REMARQUE: la hauteur du luminaire doit être réglée avant d’installer le luminaire au

plafond.

1) Pour chaque pendentif, desserrer le goujon fileté sur le dispositif de décharge de

traction du cache. Insérer le cordon dans le trou du dispositif de la décharge de

traction et jusqu’au cache.

2) Pour régler la longueur du cordon à la hauteur souhaitée pour le luminaire installé.

Tirer soigneusement le cordon vers le haut dans le cache pour raccourcir la

hauteur du luminaire ou tirer soigneusement le cordon vers le bas pour allonger la

hauteur du luminaire. Lorsque la hauteur souhaitée est atteinte, serrer le goujon

fileté sur le dispositif de décharge de traction. Faire un nœud avec le cordon

sortant du cache et bien serrer.

3) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT:

TOUJOURS couper l’électricité avant de commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent

l’alimentation vers le luminaire ou la pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est doté

d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

4) Placer le support de fixation contre le plafond. Aligner le trou dans le centre du

support de fixation avec la boîte de sortie.

5) Déterminer la position du support de fixation. Marquer les trous à chaque extrémité

du support de fixation au plafond.

6) Enlever le support de fixation. Au niveau des positions marquées, percer des trous

pour les ancrages.

7) Insérer un ancrage dans chaque trou.

8) Fixer les vis de montage du luminaire au support de montage: depuis le côté du

support de fixation qui sera contre le plafond, serrer chaque vis de fixation en aval

dans tous les trous de vis de fixation du luminaire. Serrer chaque écrou hexagonal

sur chaque extrémité de la vis de fixation ressortant de l’autre côté du support de

fixation. Serrer l’écrou hexagonal contre la bride de montage.

9) Placer le support de fixation contre le plafond. Tirer les fils de la boîte de sortie

par le trou central du support de fixation.

10) Serrer les vis de montage de la boîte de sortie dans les fentes du support de

fixation ainsi que dans les trous de la boîte de sortie. À ce stade, ne pas serrer

totalement les vis.

11) Aligner les trous à chaque extrémité du support de fixation avec des ancrages

dans le plafond. Serrer une vis dans chaque trou de chaque extrémité du support

de fixation et dans les ancrages de fixation au plafond.

12) Bien serrer les vis des étapes 10 et 11.

13) De l’intérieur du cache, rassembler les quatre cordons des appareils en rangée le

long de la partie frontale du cache pour former un groupe au centre du cache.

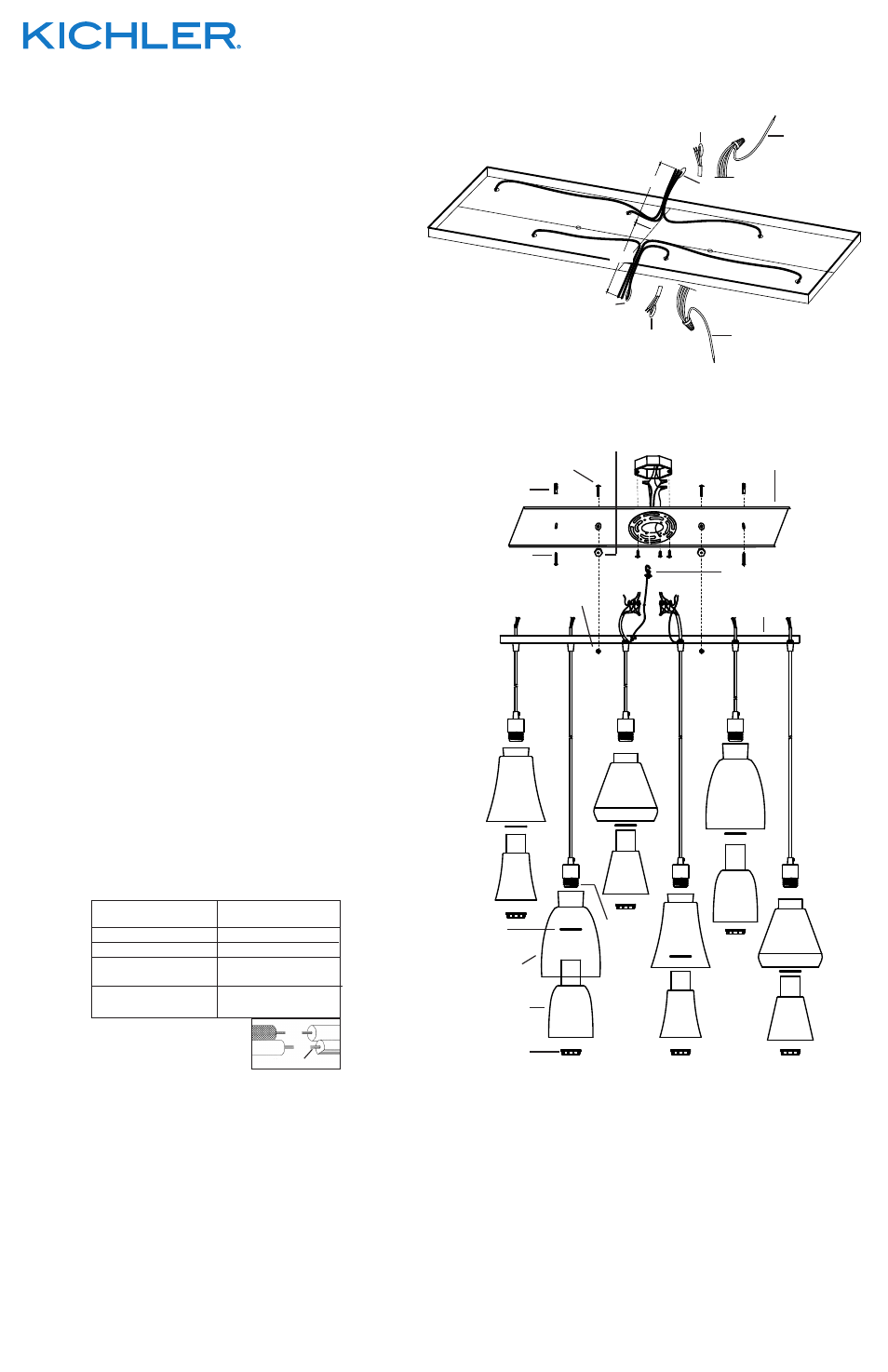

RÉF: Détails du câblage du luminaire.

14) Rassembler les quatre cordons des luminaires en rangée le long de la partie

arrière du cache pour former un deuxième groupe au centre du cache. RÉF:

Détails du câblage du luminaire.

15) Pour chaque cordon, à partir de l’endroit où le cordon atteint le centre du cache,

mesurer 15 cm de cordon passé ce point. Couper chaque cordon. RÉF: Détails du

câblage du luminaire.

16) Pour chaque cordon, avec les pinces à dénuder les fils, retirer 5 cm de gaine de

l’extrémité de chaque fil. Retirer ensuite 1,3 cm de gaine des extrémités de chaque

fil coloré. RÉF: Détails sur les fils dénudés et détails sur le câblage du luminaire.

17) Fixer le câble de sécurité à la fente dans le support de montage. (Cela permettra

au luminaire d’être supporté alors que les connexions de fils sont faits.

18) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre au fil

d’alimentation noir ou á celui qui est blanc.

19) Connecter chaque fil noir ensemble avec un cavalier noir doté d’un connecteur de

fil.

RÉF: Détails du câblage du luminaire.

20) Connecter chaque fil vert ensemble avec un cavalier vert doté d’un connecteur de

fil.

RÉF: Détails du câblage du luminaire.

21) Connecter chaque fil blanc ensemble avec un cavalier blanc doté d’un connecteur

de fil. RÉF: Détails du câblage du luminaire.

22) Effectuer les raccordements électriques (les cosses ne sont pas fournies). Si les

fils du lustre ne sont pas noir et blanc, se reporter au ableau ci-dessous pour

effectuer les raccordements convenables et câbler en conséquence.

23) Pousser le luminaire vers le plafond en passant soigneusement les vis de montage

par les trous dans le cache. MISE EN GARDE: Prendre soin de ne pas coincer les

fils entre le cache et le plafond.

24) Visser les boules filetées sur les vis de montage. Serrer les vis pour fixer le

luminaire au plafond.

25) Soulever l’abat-jour de verre extérieure jusqu’au luminaire. Passer le trou dans

l’abat-jour de verre extérieure sur la douille.

26) Glissez l’entretoise sur la douille à l’abat-jour de verre extérieure.
27) Soulever l’abat-jour de verre intérieure jusqu’au luminaire. Passer le trou dans

l’abat-jour de verre intérieure sur la douille.

28) De l’intérieur du verre, serrer l’anneau de la douille sur la douille. (NE PAS serrer

avec excès).

Date Issued: 10/24/14

IS-43628-CB
