1) Passer le fil par le tube fileté. Visser l’extrémité du tube fileté
avec l’écrou hexagonal dans l’accouplement sur l’extrémité
supérieure du luminaire.
2) Passer le fil par le tube. Abaisser le tube sur le tube fileté.
3) Passer le fil par l’orifice dans l’anneau de retenue. Passer le
trou dans l’anneau de retenue sur l’extrémité du tube fileté.
Fixer l’anneau de retenue en haut du tube.
4) Passer le fil par l’orifice dans la garniture supérieure. Passer
le trou dans la garniture supérieure sur l’extrémité du tube
fileté. Placer la garniture supérieure sur le dessus de
l’anneau de retenue.
5) Passer le fil par l’accouplement. Visser l’accouplement sur
les tubes filetés.
6) Acheminer le fil du luminaire par la tige et visser la tige dans
l’accouplement sur le dessus du corps de luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
7) Acheminer le fil du luminaire par les tiges restantes et visser
les tiges ensemble.
8) Pour les plafonds inclinés - avec un tourillon: acheminer le
fil du luminaire par le pivot et visser le pivot en haut de la
dernière tige.
9) Visser un petit tube fileté dans l’extrémité de la rotule.
10) Faire passer le tube fileté sur l’extrémité de l’jusqu’à rotule
dans le trou du cache.
11) Passer d’abord une rondelle plate puis une rondelle de
blocage sur chaque extrémité du tube fileté sortant de
l’intérieur du cache. Placer l’écrou hexagonal sur le tube
fileté. Resserrer l’écrou hexagonal pour fixer le pivot au cache.
PRENEZ NOTE de la direction de la rotule conformément
au plafond.
12) Sans tourillon : Enfiler le tube petite filetée dans l’extrémité
de la tige dernière.
13) Faire passer le tube fileté sur l’extrémité de la tige dans le
trou dans le cache.
14) Passer la rondelle de blocage sur le tube fileté sortant de
l’intérieur du cache.Visser l’écrou hexagonal sur le tube
fileté. Serrer l’écrou hexagonal pour garantir la tige à la
cache.
15) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
16) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
17) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
18) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
19) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
20) Visser les boules sur les vis de fixation. Resserrer les boules
pour fixer le luminaire au plafond.
21) Visser l’extrémité courte avec l’écrou hexagonal du tube
fileté en bas du luminaire.
22) Passer le trou dans la rondelle plate sur l’extrémité du tube
fileté. Passer le trou dans la rondelle caoutchoutée sur
l’extrémité du tube fileté.
23) Soulever l’abat-jour en verre intérieure à l’appareil. Monter
l’abat-jour en verre intérieur à l’intérieur de la cage.
Date Issued: 10/12/12 IS-43262-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre 24) Passer le trou dans la rondelle caoutchoutée sur l’extrémité
du tube fileté. Passer le trou dans la rondelle plate sur
l’extrémité du tube fileté.
25) Passez le trou dans l’abat-jour de verre intérieur sur
l’extrémité du tube fileté.
26) Visser l’ecrou hexagonal sur l’extrémité du tube fileté.
Resserrer l’ecrou hexagonal contre la rondelle plate.
27) Passer le trou dans la garniture inférieure sur l’extrémité du
tube fileté.
28) Visser l’ornement sur l’extrémité du tube fileté. (NE
PAS serrer avec excès).
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
3

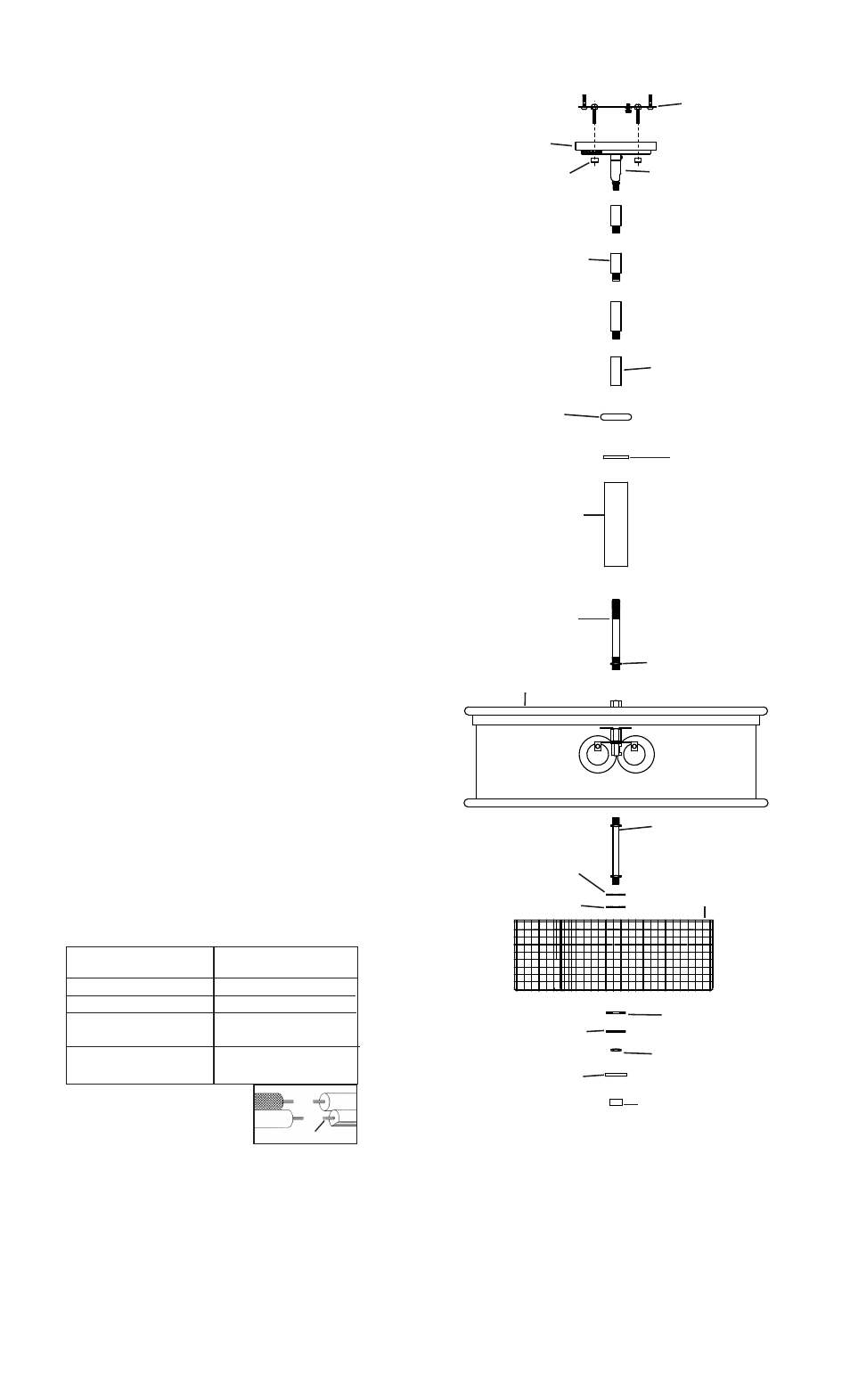

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
STEM
TIGE
3
SWIVEL
ROTULE
3
3
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
RUBBER WASHER
RONDELLE CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
THREADED PIPE
TUBE FILETÉ
HEXNUT
ECROU HEXAGONAL BOTTOM TRIM
GUARNICIÓN INFERIOR
CAGE
CAGE
HEXNUT
ECROU HEXAGONAL
INNER GLASS SHADE
ABAT-JOUR EN VERRE
INTÉRIEURE
TUBE
TUBE
CHECK RING
ANNEAU DE RETENUE
TOP TRIM
GARNITURE SUPÉRIEURE
COUPLING
ACOPLAMIENTO
THREADED PIPE
TUBE FILETÉ
