1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place the
main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) find the appropriate threaded holes on mounting
strap. Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.)
reference chart below for correct connections and wire accordingly.
5) push fixture to wall, carefully passing mounting screws through holes.
6) Secure fixture to wall using threaded balls.
7) Set glass diffuser down over socket.
8) push harp onto socket.
9) Set shade down over harp, passing threaded stud on harp through
hole in shade.
10) Screw finial onto threaded stud on top of harp. Tighten finial to
secure shade in place.
11) Screw bottom finial onto threaded pipe on bottom of fixture.
1) Couper le CourAnT éleCTrIque.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis
de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
la barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
5) plaquez l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
6) fixer l’applique conre le mur avec les rondelles et les boules filetées.
7) placer le diffuseur en verre sur la douille.
8) pousser le support métallique sur la douille.
9) placer l’abat-jour par-dessus le support métallique, en faisant passer
le goujon fileté sur le support métallique à travers le trous dans l’abat-jour.
10) Visser l’ornement sur le tuyau fileté situé sur la partie supérieure du
support en métal. Serrer l’ornement pour fixer l’abat-jour en place.
11) Visser l’ornement sur le tuyau fileté au bas du luminaire.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
MounTInG STrAp
ColllIer De fIxATIon
Date Issued: 3/12/10 IS-42103-CB
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

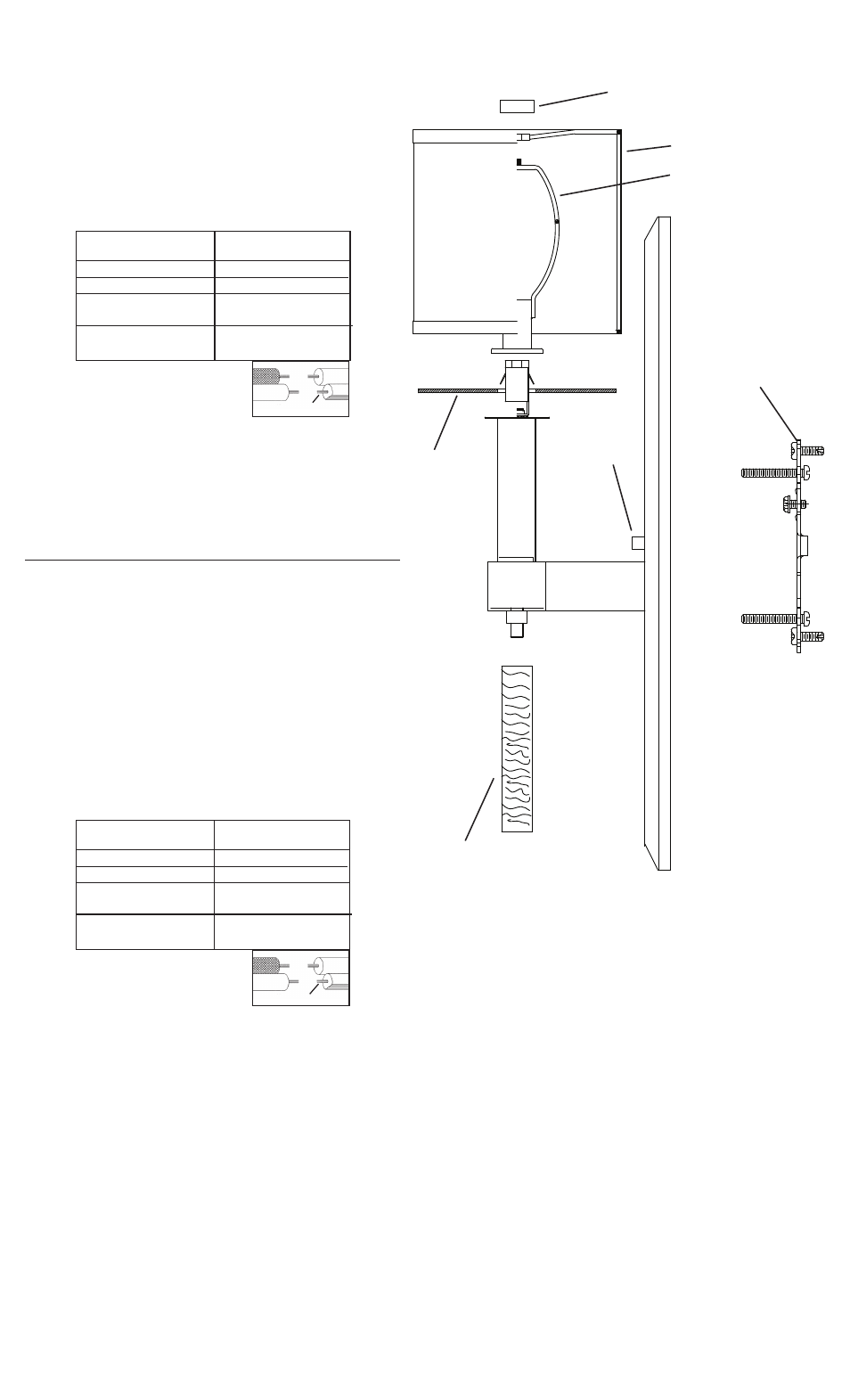

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THreADeD BAll
Boule fIleTée
SHADe
ABAT-Jour
GlASS DIffuSer
DIffuSeur en
Verre
BoTToM fInIA
orneMenT
Top fInIAl
orneMenT
HArp
SupporT
MéTAllIque
