1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off” position.
2) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
5) push fixture to ceiling, carefully passing mounting screws through holes.
6) Secure fixture to ceiling with lockwashers and threaded balls.
7) raise glass up to fixture.
8) Tilt glass. pass one end of glass through one arm of fixture and move
glass just until glass is under socket.
9) while holding glass, insert supplied bulbs. (Bulbs must be inserted
before glass is brought through other arm of fixture.)
10) pass end of glass through other arm of fixture.
11) Allowing each end of glass to extend beyond arms of fixture, lower glass
down onto arms.
1) Couper le CourAnT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
la barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au ableau
cidessous pour faire les connexions. plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
5) Appliquer l’armature d’éclairage au plafond en introduisant prudemment
les vis de fixation dans les trous.
6) Visser le lustre au plafond á l’aide des rondelles-frein et des boules
filetées.
7) Élever le verre au niveau du luminaire.
8) pencher le verre. faire passer une des extrémités du verre à travers une
des armatures du luminaire et déplacer le verre jusqu’à ce qu’il soit
sous la douille.
9) en tenant le verre, insérer les ampoules fournies. (les ampoules
doivent être insérées avant que le verre ait été passé à travers
l’armature du luminaire.
10) passer l’extrémité de verre par l’autre bras du luminaire.
11) en laissant chaque extrémité du verre passer au-delà des bras du
luminaire, abaisser le verre sur les bras.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 1/22/10 IS-42419-CB

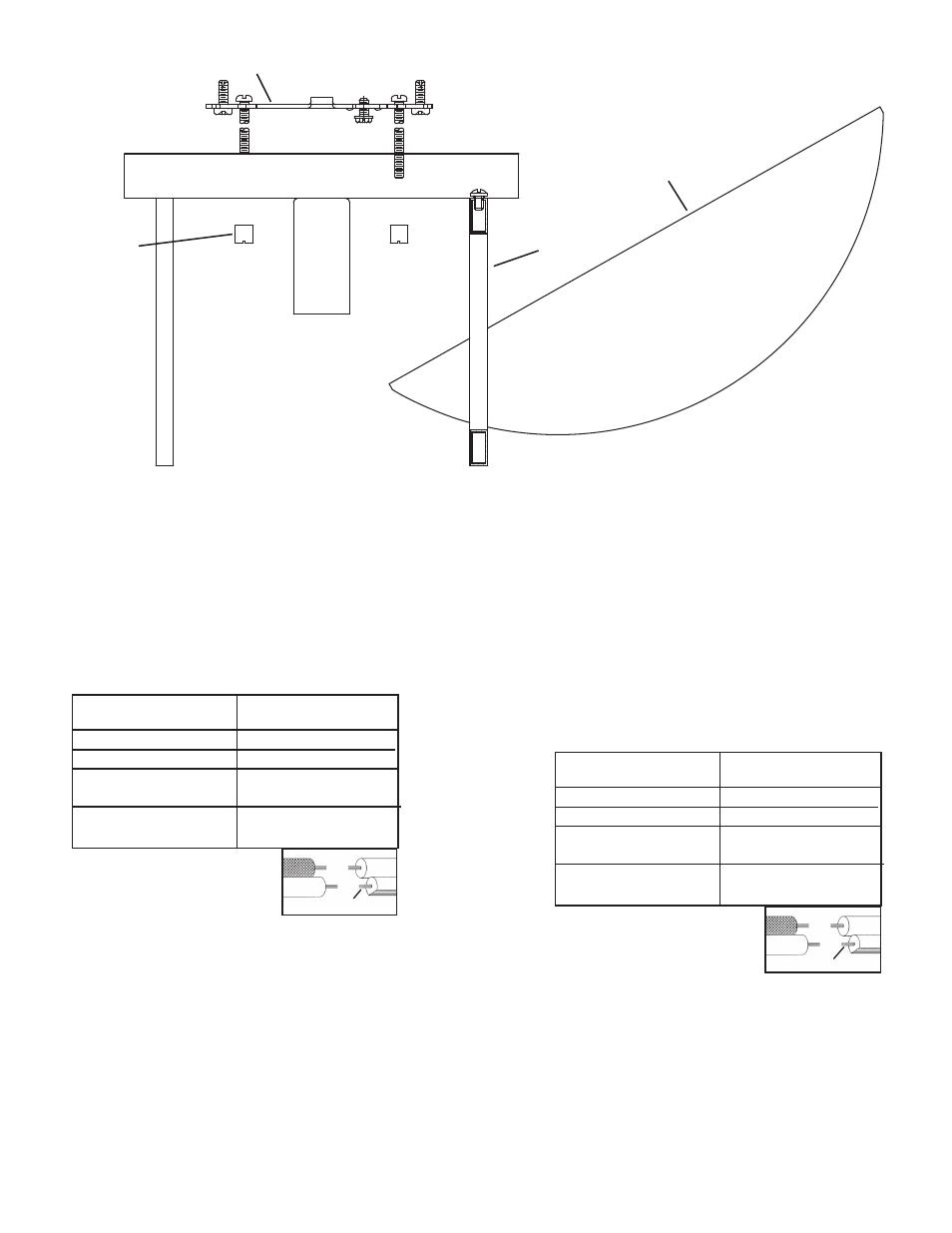

MounTInG STrAp
plAnCHA pArA
MonTAr
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THreADeD BAll
Boule fIleTÉe
GlASS
Verre
ArM
BrAS
