INSTALLATION SUR TIGE CANNELÉE
1) Acheminer le fil du luminaire par la tige et visser la tige en haut
du luminaire. IMPORTANT: au moins une tige de 25 cm doit
être utilisée.
REMARQUE : appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
2) Acheminer le fil du luminaire par les tiges restantes et visser
les tiges ensemble.
3) Visser le petit tuyau fileté sur la partie supérieure de la
dernière tige.
4) Faire passer le trou du couvercle par-dessus le tuyau fileté à
l’extrémité de la dernière tige.
5) Faire glisser la rondelle de frein par-dessus le tuyau fileté qui
dépasse de l’intérieur du couvercle. Visser l’écrou hexagonal
à l’extrémité du tuyau fileté.
6) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
7) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
8) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
9) Connecter les fils (connecteurs non fournis). Se reporter au
tableau cidessous pour faire les connexions. Plaquer
l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
10) Appliquer l’armature d’éclairage au plafond en introduisant
prudemment les vis de fixation dans les trous.
11) Visser le lustre au plafond á l’aide des rondelles-frein et des
boules filetées.
12) Insérez l’ampoule recommandée.
13) Faire passer la rondelle plate puis la rondelle de caoutchouc
par-dessus l’extrémité du tuyau fileté qui dépasse du bas du
luminaire.
14) Faire passer le trou dans le diffuseur en verre par-dessus
l’extrémité du tuyau fileté.
15) Faire passer la dernière rondelle de caoutchouc par-dessus
l’extrémité du tuyau fileté et visser l’ornement sur le tuyau
fileté. (NE PAS trop serrer.)
MONTAGE DES LIENS EN BOUCLE/MAILLON
1) Suivre les étapes 1 et 2 des Instructions d’installation des
tiges.
2) Visser l’anneau à l’extrémité de la dernière tige.
3) Ajouter le maillon de chaîne à l’anneau et le second anneau
au maillon de chaîne.
4) Visser le petit tuyau fileté à l’extrémité de l’anneau.
5) Faire passer le trou du couvercle par-dessus le tuyau fileté à
l’extrémité de l’anneau.
6) Passer une rondelle de blocage sur chaque extrémité des
tubes filetés et visser un écrou hexagonal dans les tubes
filetés.
7) Suivre les étapes 6 à 15 des instructions Montage de la tige.
Date Issued: 10/5/12 IS-42098-CB
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

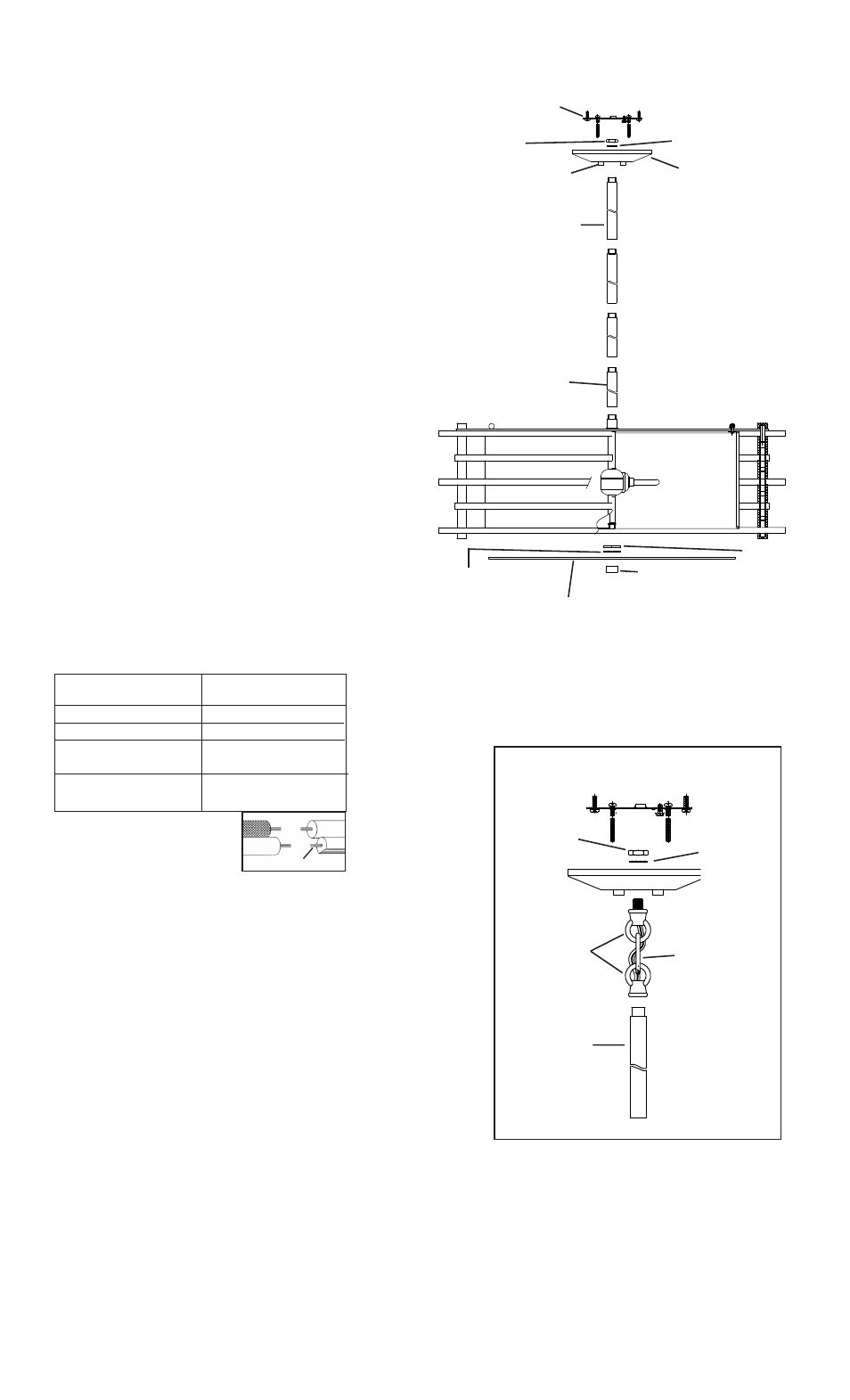

LOOP/CHAIN LINK
BOUCLE/MAILLON DE CHAÎNE
RIGID STEM MOUNT
INSTALLATION SUR TIGE CANNELÉE
3
3
3
3
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
CANOPY
CACHE
LOCKWASHER
RONDELLE DE BLOCAGE
STEM
TIGE
HEXNUT
ECROU HEXAGONAL
LOOP
BOUCLE
CHAIN LINK
MAILLON DE
CHAÎNE
STEM
VARILLA
MOUNTING STRAP
PLANCHA PARA MONTAR
THREADED BALL
BOULE FILETÉE
GLASS DIFFUSER
DIFFUSEUR EN VERRE
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FINIAL
ORNEMENT
LOCKWASHER
RONDELLE DE
BLOCAGE
HEXNUT
ECROU \
HEXAGONAL
6” STEM
TIGE DE 25 CM
3
3
FLAT WASHER
RONDELLE
PLATE
3
