20) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
21) Placer le cache au plafond.
22) Fixer le cache en serrant la bague filetée sur le collierécrou.
23) Introduire les ampoules recommandées.
24) Fixer les abat-jours aux ampoules.
1) Place long threaded pipe through center of fixture body.
2) Slide center cage down over threaded pipe and set center cage on top
of fixture body.
3) Lower top trim down over threaded pipe and set top trim on top of cage.
4) Screw hexnut then finial onto end of threaded pipe.
5) Pass hole in bottom cage over end of threaded pipe.
6) Screw hexnut onto end of threaded pipe.
7) Pass bottom trim over end of threaded pipe and screw bottom finial onto
end of threaded pipe.
8) Thread bottom of rods onto loops attached to arms of fixture.
9) Insert top of rode into holes in bobeche.
10) Slip lockwashers onto ends of rods then thread hexnuts onto ends of
rods.
11) Turn off power.
12) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 6 mm (1/4”). Lock into place with hexnut.
13) Run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Screw third hexnut onto
end of threaded pipe protruding from back of mounting strap.
14) Connect mounting strap to outlet box.
15) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. Remove canopy.
16) After desired position is found, tighten both top and bottom hexnuts up
against the bottom and top of the mounting strap.
17) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
18) Weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
19) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
20) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
21) Raise canopy to ceiling.
22) Secure canopy in place by tightening threaded ring onto screw collar
loop.
23) insert recommended bulbs.
24) Attach shades to bulbs.
1) Placer le long tube fileté par le centre du luminaire.
2) Glisser la cage centrale sur le tube fileté et placer la cage centrale sur le
luminaire.
3) Abaisser la garniture supérieure sur le tube fileté et la loger en haut de
la cage.
4) Visser l’écrou hexagonal puis l’ornement sur l’extrémité du tube fileté.
5) Passer le trou dans la cage inférieure sur l’extrémité du tube fileté.
6) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
7) Passer la garniture inférieure sur l’extrémité du tube fileté et visser
l’ornement inférieur sur l’extrémité du tube fileté.
8) Visser la partie inférieure des tiges dans les boucles fixées aux bras du
luminaire.
9) Introduire la partie supérieure de la tige dans les trous du bobèche.
10) Passer les rondelles de blocage dans les extrémités puis visser les
écrous hexagonaux sur les extrémités des tiges.
11) Couper le courant électrique.
12) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
13) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
14) Connecter la patte de fixation à la boîte de jonction.
15) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
16) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
17) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
18) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté
et la boîte de jonction.
19) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
Date Issued: 3/27/09 IS-42227-CB
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire

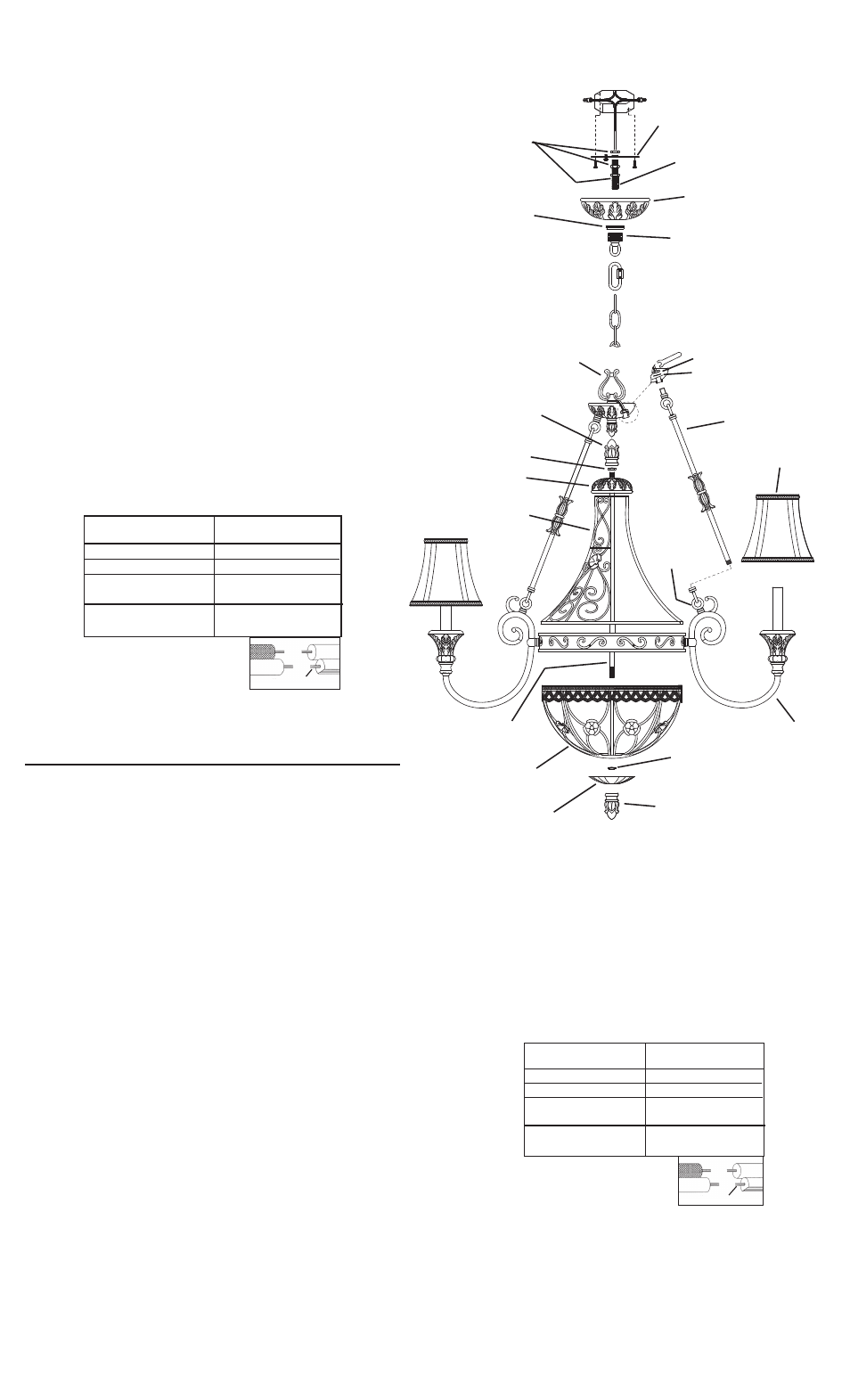

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
MOUNTING STRAP
PATTE DE FIXATION HEXNUT
ECROU
HEXAGONAL
THREADED PIPE
TUBE FILETé
SCREW COLLAR LOOP
COLLIER-éCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETéE
LONG THREADED PIPE
LONG TUBE FILETé
BOTTOM FINIAL
ORNEMENT
INFéRIEURE
BOTTOM TRIM
GARNITURE
INFéRIEURE
LOCKWASHER
RONDELLE DE
BLOCAGE
ROD
TIGE
LOOP
ANILLO
TOP TRIM
GARNITURE
SUPéRIEURE
CENTER CAGE
CAGE CENTRALE
BOTTOM CAGE
CAGE
INFéRIEURE
SHADE
ABAT-JOUR
ARM
BRAS
HEXNUT
ECROU HEXAGONAL
HEXNUT
ECROU HEXAGONAL
HEXNUT
ECROU HEXAGONAL
TOP FINIAL
ORNEMENT
LOOP
ANNEAU
