INSTALLATION SUR TIGE CANNELÉE
1) Acheminer le fil du luminaire par la tige et visser la tige en haut du luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la tige
indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
2) Acheminer le fil du luminaire par les tiges restantes et visser les tiges
ensemble.
4) Passer les trous dans le cache par dessus les extrémités des tiges.
5) Passer une rondelle de blocage sur chaque extrémité des tubes filetés
sortant de l’intérieur du cache.
6) Sur l’un des tubes filetés, serrer l’écrou hex sur l’extrémité de la tige.
7) Sur l’autre tube fileté, passer l’extrémité du câble de sécurité puis la rondelle
de blocage restante sur l’extrémité du tube fileté. Visser l’écrou hexagonal
sur le tube fileté.
8) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
9) Au centre du support de montage se trouvent des fentes amovibles.
Enlever l’ensemble correspondant à votre boîte à prises.
10) Visser le support de montage sur la boîte à prises.
11) Fixer le support de montage au plafond en utilisant le set de trous sur
chacune des extrémités des luminaires l’aide des vis à bois, boulons à
ailettes, ancres en plastique etc.
12) Fixer le câble de sécurité à la fente dans le support de montage.
13) Avec l’attache-fil, connecter le fil de mise á la terre au fil d’alimentation noir
ou á celui qui est blanc.
14) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
15) Replacer soigneusement les fils dans la boîte à prises en veillant à ce que
les connexions ne soient pas déconnectées.
16) Passer le cache sur les vis de montage et le support de montage.
REMARQUE: Veiller à ce que les fils ne se retrouvent pas coincés entre le
support de montage et le cache.
17) Fixer le cache au support de montage à l’aide des bouchons filetés.
18) Abaissez le verre intérieure vers le bas sur la douille.
19) Abaisser le verre extérieur vers le bas sur la vitre intérieure.
20) Insérez l’ampoule recommandée.
MONTAGE DES LIENS EN BOUCLE/MAILLON
1) Suivre les étapes 1, 2 et 3 des instructions Montage de la tige.
2) Visser les boucles sur l’extrémité de chaque tube fileté.
3) Ajouter un maillon à chaque boucle et puis une autre boucle à chaque
maillon.
4) Visser le tube fileté dans les extrémités des boucles.
5) Passer les tubes filetés sur les boucles par les trous situés dans le cache.
6) Passer une rondelle de blocage sur chaque extrémité des tubes filetés
sortant de l’intérieur du cache.
7) Sur l’un des tubes filetés, serrer l’écrou hex sur l’extrémité de la tige.
8) Sur l’autre tube fileté, passer l’extrémité du câble de sécurité puis la rondelle
de blocage restante sur l’extrémité du tube fileté. Visser l’écrou hexagonal
sur le tube fileté.
9) Suivre les étapes 8 à 20 des instructions Montage de la tige.
IS-42547-CB Date Issued: 3/9/12
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

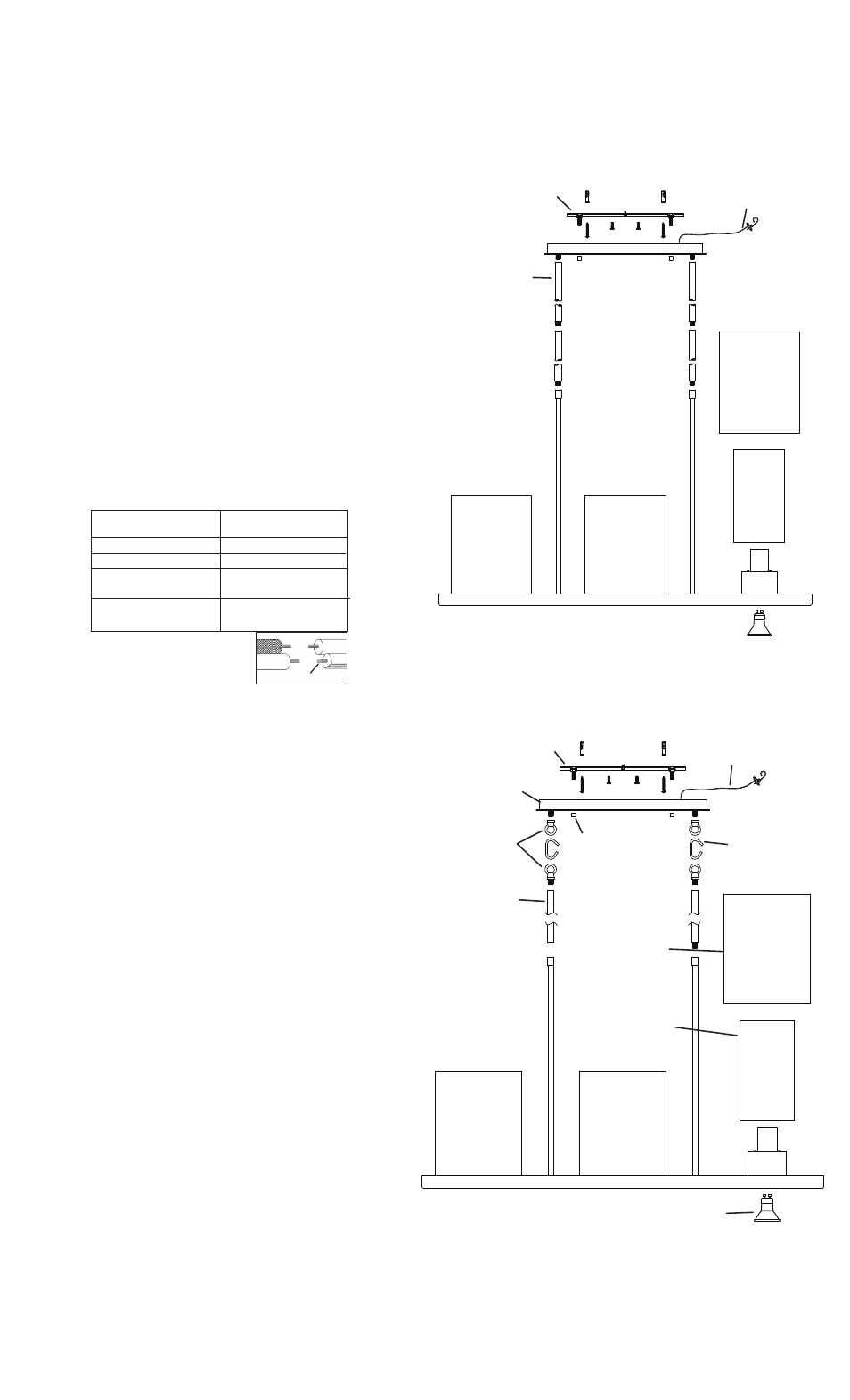

LOOP/CHAIN LINK
BOUCLE/MAILLON DE CHAÎNE
MOUNTING STRAP
SUPPORT DE MONTAGE
CANOPY
CACHE
STEM
TIGE
LOOP
BOUCLE
CHAIN LINK
MAILLON DE
CHAÎNE
RIGID STEM MOUNT
INSTALLATION SUR TIGE CANNELÉE
3
THREADED CAP
BOUTON MOLETÉ
SAFETY CABLE
CÂBLE DE SÉCURITÉ
SAFETY CABLE
CÂBLE DE SÉCURITÉ
INNER GLASS
VERRE
INTÉRIEURE
OUTER GLASS
VERRE EXTÉRIEUR
BULB
AMPOULE
3
3
MOUNTING STRAP
SUPPORT DE MONTAGE
STEM
TIGE
