1) Placer l’extrémité inférieure de la tige en coin sur la partie
supérieure du coin de l’anneau inférieur. Aligner le trou dans
l’extrémité de la tige en coin avec le trou au fond de l’anneau.
2) Abaisser un long tube fileté par le trou à l’extrémité de la
tige en coin et par le trou dans l’anneau inférieur.
3) Visser l’ornement sur l’extrémité de tube fileté sortant du
fond de l’anneau. Resserrer l’ornement pour fixer la tige.
REMARQUE : Les côtés de la tige doivent être perpendiculaires
aux côtés de l’anneau inférieur.
4) Répéter les étapes 1 et 3 pour les tiges en coin restantes.
5) Placer l’anneau supérieur en haut des tiges en coin en
passant les trous dans les coins de l’anneau supérieur sur
les extrémités des tubes filetés sortant des parties supérieures
des tiges en coin.
6) Abaisser le bras sur l’anneau supérieur. Passer le trou dans
l’attache située à l’extrémité du bras par-dessus le tube
fileté ressortant du dessus de l’anneau.
7) Serrer l’ornement sur l’extrémité de tube fileté sortant du
dessus de l’anneau.
8) Répéter les étapes 5 à 7 pour les autres bras.
9) Passer le fil dans du luminaire à travers la tige centrale.
10) Visser la tige centrale dans le trou dans le haut du luminaire.
11) Aligner le trou situé en haut du bras au trou sur le côté de la
sphère sur la garniture supérieure.
12) Visser le goujon à bille dans le trou du bras et dans le trou
sur le côté de la sphère. Serrer le goujon à bille pour fixer le
bras.
13) Répéter les étapes 11 et 12 pour les bras restants.
14) Après avoir fixé les bras à la sphère, totalement serrer les
ornements en bas des bras pour les fixer.
15) Vissez la boucle sur le tube fileté en saillie de la garniture
supérieure.
16) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de com
mencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le
luminaire à remplacer est doté d’un interrupteur ou
d’une chaîne connectée à l‘interrupteur, placer ces
éléments en position d’Arrêt.
17) Visser le tube fileté (qui se trouve avec les pièces détachées)
dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).
Fixer avec un écrou hexagonal.
18) Visser un second écrou hexagonal de manière à ce qu’il
touche presque le premier. Visser ensuite le tube fileté sur la
patte de fixation, en le faisant dépasser et en dirigeant la
partie filetée des vis vers la boîte de jonction. Visser un
troisième écrou hexagonal sur l’extrémité du tube fileté
sortant de l’arrière de la sangle de montage. Visser un
troisième écrou hexagonal sur l’extrémité du tube fileté
sortant de l’arrière de la sangle de montage.
19) Connecter la patte de fixation à la boîte de jonction.
20) Dévisser la bague filetée du collier-écrou. Passer le cache
sur le collier-écrou. Environ la moitié de filetage extérieur de
celui-ci doit être apparent. Fixer le collier-écrou en faisant
pivoter l’assemblage vers le haut ou vers le bas. Enlever le
cache.
21) Une fois bien positionné, serrer les deux écrous hexagonaux,
supérieur et inférieur, contre le dessous et le dessus de la
sangle de montage.
22) Glisser le cache sur le collier-écrou et enfiler sur la bague
filetée. Attacher la chaine (avec l’assemblage connecté) au
bas du collier-écrou. Dévisser la bague filetée et laisser
glisser le cache et la bague filetée.
23) Entrelacer le fil électrque et le fil de mise á la terre et faire
passer le tout dans les anneaux de la chaîne en espaçant au
maximum de 3 po. Passer le fil dans la bague filetée, le
cache, le collier-écrou, le tube fileté et la boîte de jonction.
24) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de
mise á la terre au fil d’alimentation noir ou á celui qui est
blanc.
Date Issued: 11/8/13 IS-42566-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
25) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
26) Placer le cache au plafond.
27) Fixer le cache en serrant la bague filetée sur le collier-écrou.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

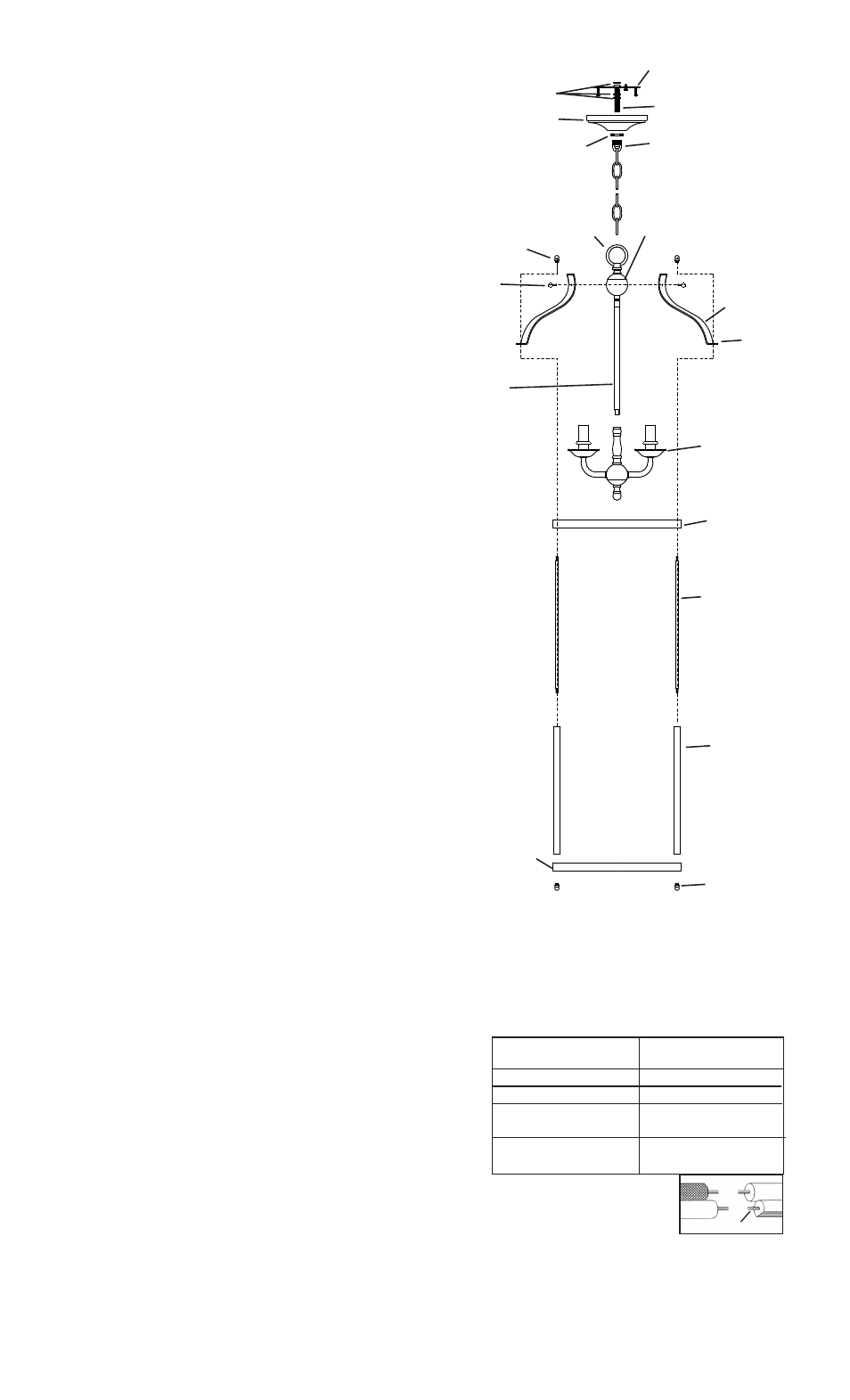

MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREW COLLAR LOOP
COLLIER-ÉCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETÉE
LOOP
ANNEAU
FINIAL
ORNEMENT
ARM
BRAS
FIXTURE BODY
LUMINAIRE
SPHERE
SPHÈRE
FINIAL
ORNEMENT
BALL STUD
GOUJON À BILLE
CENTER STEM
TIGE CENTRALE
TOP RING
ANNEAU
SUPÉRIEUR
CORNER ROD
TIGE EN COIN
BOTTOM RING
ANNEAU INFÉRIEUR
TAB
ONGLET
LONG THREADED PIPE
LONG TUBE FILETÉ
