INSTRUCTIONS POUR EVITER TOUT RISQUE D’INCENDIE
OU DE BLESSURE
INSTRUCTIONS DE SECURITE IMPORTANTES
Une lampe allumée est BRULANTE!
AVERTISSEMENT — Pour éviter tout risque d’INCENDIE OU DE BLESSURE
1) Éteindre ou débrancher l’appareil et attendre que la lampe refroidisse
avant de la remplacer.
2) La lampe chauffe rapidement! Ne toucher que l’interrupteur / la prise
lorsque vous l’allumez.
3) Ne pas toucher la lentille ou le capot lorsqu’ils sont chauds.
4) Ne pas rester près de la lampe si vous ressentez la chaleur dégagée (La
lumière est intense et risque de brûler comme un “coup de soleil”.)
5) Ne pas regarder directement l’ampoule lorsqu’elle est allumée.
6) Garder la lampe à distance de matériaux qui risquent de prendre feu.
7) N’utiliser la puissance et la lampe que selon les valeurs indiquées sur
l’appareil.
8) Ne jamais toucher l’enveloppe en verre à l’intérieur de la lampe. Utiliser un
chiffon doux. L’huile de la peau risque d’endommager la lampe.
9) Ne pas utiliser l’appareil sans lentille ou si cette dernière est endommagée.
A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
ATTENTION
LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER 9TNESION DU SECTEUR OU
BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU
COMBUSTIBLE.
LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES
AIGUILLES DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST ACCU-
MULE SUR L’AMPOULE DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA LAMPE.

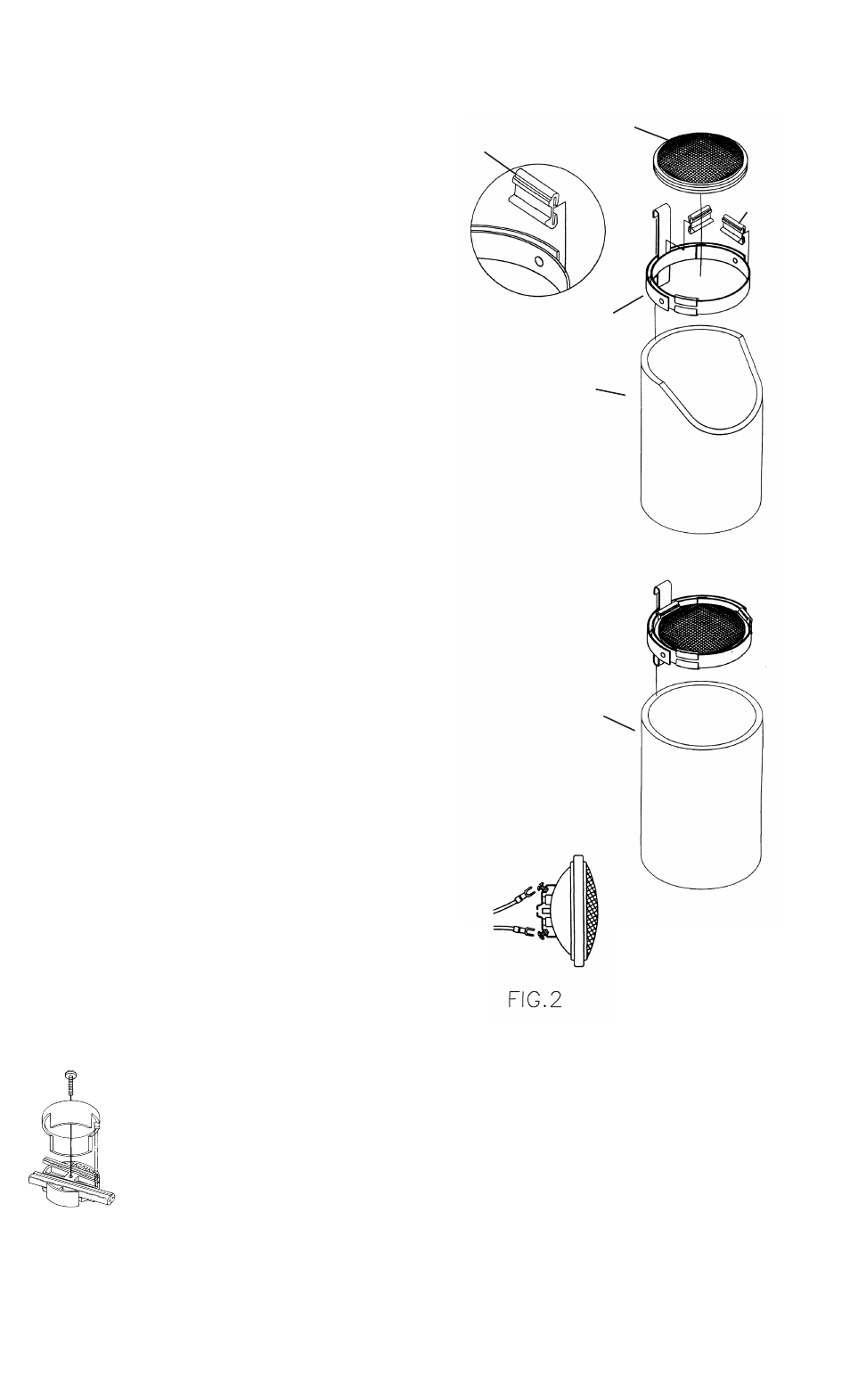

MONTAGE ET INSTALLATION
1) Le luminaire-puits peut être installé de deux manières.
A) Si le luminaire doit être utilisé pour un éclairage direct vers le haut,
creuser un trou de 15 po.
B) Si le luminaire doit être utilisé pour un éclairage balayant le mur,
creuser un trou de 9-1/2 po. Ces dimensions sont suffisantes pour un
manchon plus 6 po de gravillons. Pour garantir un bon drainage,
remplir la partie inférieure du trou avec 6 po des gravillons.
2) Pour l’éclairage direct vers le haut, placer le manchon dans trou profond avec
l’extrémité inclinée vers le bas. Pour l’éclairage balayant le mur, placer le
manchon dans trou superficiel avec l’extrémité inclinée vers le haut.
3) Fixer les clips en caoutchouc à la culasse avec la rainure du dessus face
au centre.
REMARQUE : Un clip doit toujours être assemblé à l’arrière de la culasse
(où se trouve le crochet) puis les deux autres clips espacés à distance
égale.
4) Connecter les fils aux contacts situés derrière l’ampoule et enclencher
l’ampoule dans les clips en caouthouc.
5) Guider le fil par la partie inférieure du manchon puis vers le haut le long de
l’extérieur du manchon. Placer la culasse dans le manchon en le réglant
selon les besoins.
(REMARQUE: Le crochet de la culasse a côté court et un côté long.
Utiliser le côté court avec le méplat de la culasse sur la partie supérieure
pour l’éclairage vers le haut. Utiliser le côté long avec la culasse inclinée
pour le balayage du mur.
6) Remplir de terre l’intervalle autour du manchon.
7) Effectuer la connexion du fil au fil d’alimentation principale à basse
tension.
Date Issued: 1/27/12 IS-15388-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN QUIC DISC ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12
GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure du Quic Disc ™ à la
base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc ™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
GROOVE
RAINURE
BULB
AMPOULE
RUBBER CLIP
CLIPS EN
CAOUTCHOUC
YOKE
CULASSE
UP-LIGHTING SLEEVE
MANCHON
WALL-WASH
SLEEVE
MANCHON
