Kichler 3320 - Manuel

1) Screw loop onto top of fixture body.
2) Turn off power.
3) Take threaded pipe from parts bag and screw in screw collar loop a minimum of
6mm (1/4”). Lock into place with hexnut.
4) Run another hexnut down threaded pipe almost touching first hexnut. Now screw
threaded pipe into mounting strap. Mounting strap must be positioned with extruded
thread faced into outlet box. Threaded pipe must protrude out the back of mounting
strap. Connect mounting strap to outlet box.
5) Unscrew the threaded ring from screw collar loop. Take canopy and pass over
screw collar loop. Approximately one half of the screw collar loop exterior threads
should be exposed. Adjust screw collar loop by turning assembly up or down in
mounting strap. Remove canopy.
6) After desired position is found, tighten top hexnut up against the bottom of the
mounting strap.
7) Slip canopy over screw collar loop and thread on threaded ring. Attach chain (with
fixture connected) to bottom of screw collar loop. Unscrew threaded ring, let
canopy and threaded ring slip down.
8) Weave electrical wire and ground wire through chain links no more than 3 inches
apart. Pass wire through threaded ring, canopy, screw collar loop, threaded pipe
and into outlet box.
9) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power supply wire.
10) Make wire connections (connectors not provided). Reference chart below for
correct connections and wire accordingly.
11) Raise canopy to ceiling.
12) Secure canopy in place by tightening threaded ring onto screw collar loop.
13) Screw short end of threaded pipe with bead into coupling at bottom of fixture.
14) Slip flat washer then rubber washer over threaded pipe.
15) Raise glass up to fixture carefully passing threaded pipe through holes in glass.
Secure glass in place with rubber washer, flat washer and hexnut.
(DO NOT over tighten.)
16) Pass trim over threaded pipe and screw finial onto threaded pipe.
(DO NOT over tighten.)
1) Visser la boucle sur le tube fileté en haut du luminaire.
2) Couper le courant électrique.
3) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le collier-
écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec un écrou
hexagonal.
4) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le faisant
dépasser et en dirigeant la partie filetée des vis vers la boîte de jonction.
Connecter la patte de fixation à la boîte de jonction.
5) Dévisser la bague filetée du collier-écrou. Passer le cache sur le collier-
écrou. Environ la moitié de filetage extérieur de celui-ci doit être apparent.
Fixer le collier-écrou en faisant pivoter l’assemblage vers le haut ou vers
le bas. Enlever le cache.
6) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur contre le
partie inférieur de la patte de fixation.
7) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée. Attacher
la chaine (avec l’assemblage connecté) au bas du collier-écrou. Dévisser
la bague filetée et laisser glisser le cache et la bague filetée.
8) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po. Passer
le fil dans la bague filetée, le cache, le collier-écrou, le tube fileté et la boîte
de jonction.
9) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
10) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
11) Placer le cache au plafond.
12) Fixer le cache en serrant la bague filetée sur le collier-écrou.
13) Visser l’écrou hexagonal sur le tube fileté et visser ensuite le tube dans
l’accouplement en bas du luminaire. Fixer le tube fileté en serrant l’écrou
hexagonal contre l’accouplement.
14) Passer le tube puis l’anneau de retenue sur le tube fileté.
15) Passer la rondelle plate puis la rondelle caoutchoutée sur l’extrémité du tube fileté.
16) Soulever avec précaution le verre par-dessus le tube fileté. Fixer à l’aide de la
rondelle caoutchoutée, la rondelle plate et l’écrou hexagonal.
(NE PAS serrer avec excès)
17) Passer la garniture sur le tube fileté et visser l’ornement sur l’extrémité du tube
fileté. (NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 11/03/06 IS-3320-CB

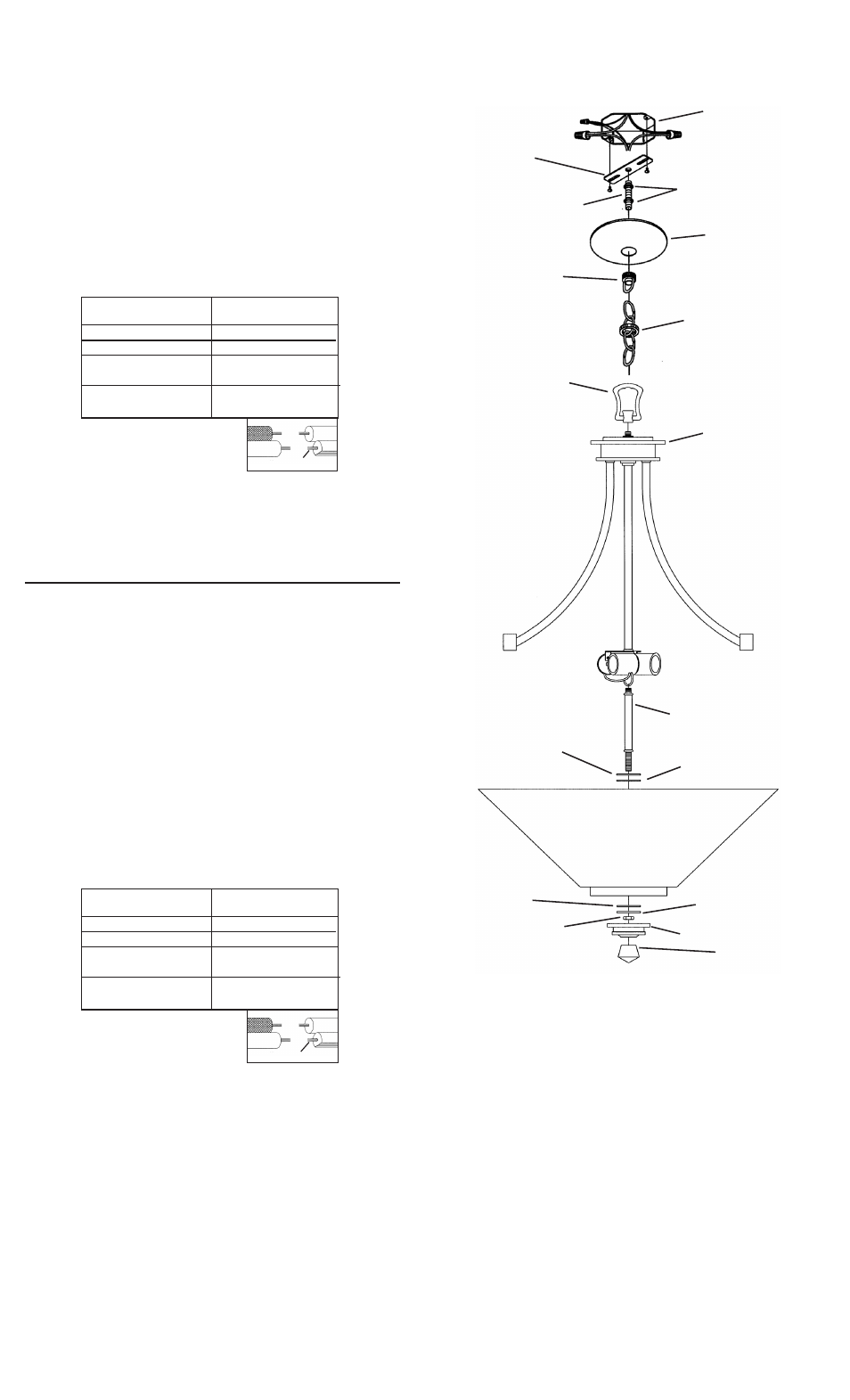

MOUNTING STRAP
COLLIER DE FIXATION
THREADED PIPE
TUBE FILETé
HEXNUT
HEXAGONAL
GLASS
VERRE
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE
CAOUTCHOUTéE
FLAT WASHER
RONDELLE PLATE
TRIM
GARNITUR
OUTLET BOX
BOITE DE JONCTION
SCREW COLLAR LOOP
COLLIER-ECROUS
THREADED RING
BAGUE-FILETEE
CANOPY
ABAT JOUR
LOOP
ANNEAU
THREADED PIPE
TUBE FILETE
HEXNUT
ECROU
HEXAGONAL
RUBBER WASHER
RONDELLE
CAOUTCHOUTéE
FLAT WASHER
RONDELLE PLATE
FIXTURE BODY
LUMINAIRE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
