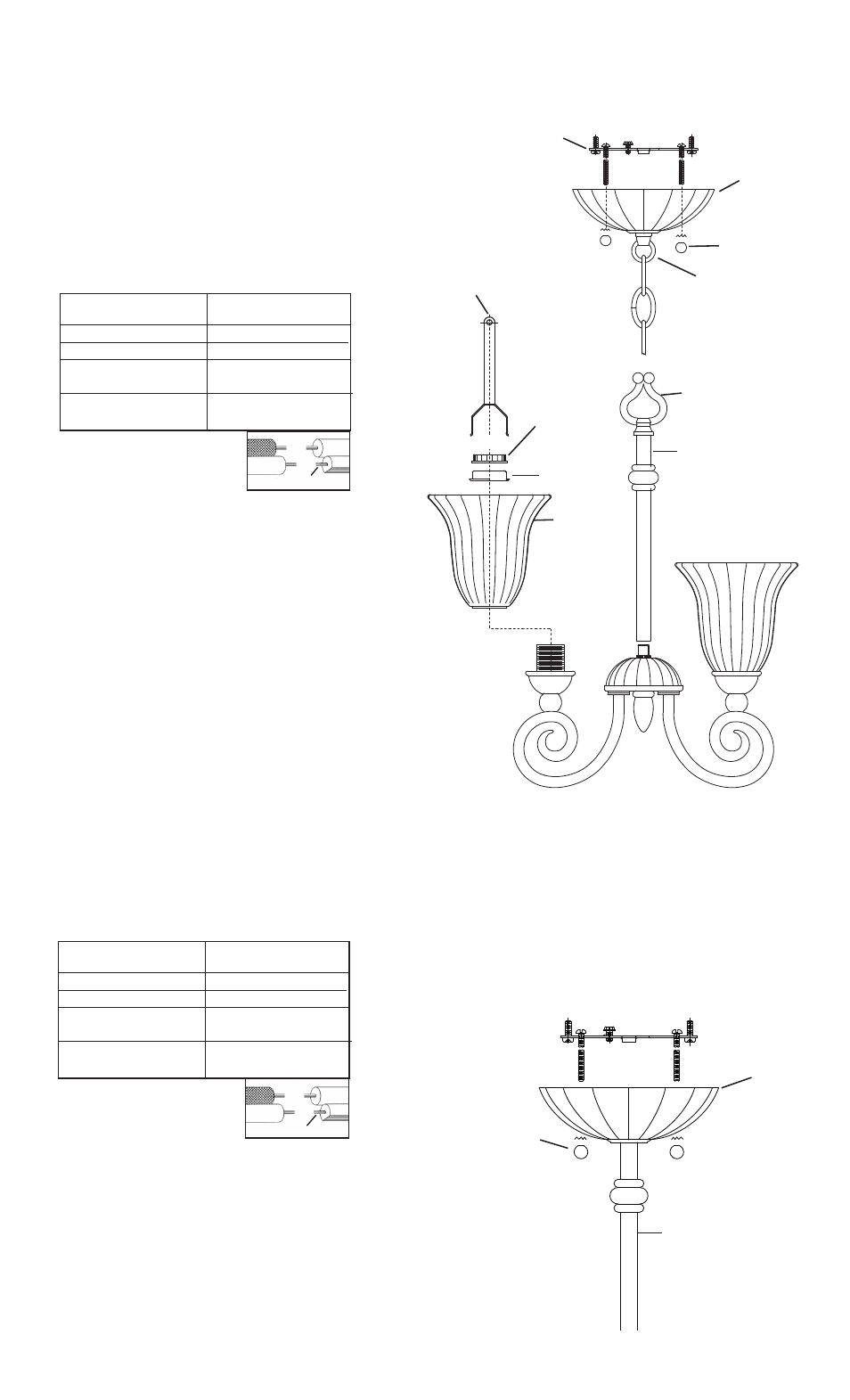

CHAIN DROP INSTALLATION INSTRUCTIONS
1) Screw center stem onto coupling on top of fixture body.
2) Thread large loop onto top of center stem.
3) Thread short threaded pipe into end of small loop.
4) Pass threaded pipe on end of small loop through hole in canopy. Screw
hexnut onto end of threaded pipe.
5) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF” position.
6) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
7) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
8) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
9) Push fixture to ceiling, carefully passing mounting screws through holes.
10) Secure fixture to ceiling with threaded balls.
11) Set glass then spacers down over sockets.
12) Attach socket ring to socket ring tool.
13) Lower socket ring tool with socket ring attached down through glass.
Thread socket ring onto socket. Tighten socket ring to secure glass in
place. (DO NOT over tighten.)
LES INSTRUCTIONS D’INSTALLATION DE LA CHAÎNETTE EN CHUTE
1) Visser la tige centrale dans l’accouplement sur l’extrémité supérieure du
luminaire.
2) Enfilez la grande boucle sur le dessus de la tige centrale.
3) Visser un petit tube fileté dans l’extrémité de la petite boucle.
4) Passer le tube fileté à l’extrémité de la petite bouche par le trou situé
dans le cache. Visser l’écrou hexagonal sur le tube fileté.
5) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
6) Trouver les trous filetés appropriés sur le support de montage. Visser
les vis de montage dans les trous taraudés.
7) Fixer le support de montage sur la boîte à prises. (Vis non fournies).
Le support de montage peut être réglé afin de positionner correctement
le luminaire.
8) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-
dessous pour faire les connexions.
9) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
10) Fixer le luminaire au plafond à l’aide des boules filetées.
11) Placer le verre puis l’entretroise sur la douille.
12) Fixer l’anneau de prise sur l’outil pour l’anneau de la douille.
13) Abaisser l’outil de l’anneau de la douille avec l’anneau de la douille attaché
en bas du verre. Resserrer l’anneau de la douille pour bien fixer le verre.
(NE PAS serrer avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 8/12/11 IS-3728-CB
MOUNTING STRAP
COLLIER DE FIXATION
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
CANOPY
CACHE
SEMI FLUSH INSTALLATION INSTRUCTIONS
1) Screw center stem onto coupling on top of fixture body.
2) Lower canopy down over center stem passing hole in canopy over
threaded pipe on end of center stem. Screw hexnut onto end of
threaded pipe.
3) Follow steps #5-13 from Chain Drop Installation Instructions.
LES INSTRUCTIONS D’INSTALLATION SEMI-ENCASTRÉE
1) Visser la tige centrale dans l’accouplement sur l’extrémité supérieure du
luminaire.
2) Abaissez la cache bas sur la tige centrale passant trou dans auvent
au-dessus de tube fileté à l’extrémité de la tige centrale. Vissez l’ecrou
hexagonal sur l’extrémité du tube fileté.
3) Suivez les étapes # 5-13 dans les instructions d’installation de la
chaînette en chute.
LARGE LOOP
GRANDE BOUCLE
SOCKET RING
BAGUE DE LA
DOUILLE
GLASS
VERRE
SOCKET RING TOOL
OUTIL DE L’ANNEAU
DE LA DOUILLE
SPACER
ENTRETROISE
SMALL LOOP
PETITE BOUCLE
CENTER STEM
TIGE CENTRALE
CENTER STEM
TIGE CENTRALE
THREADED BALL
BOULE FILETÉ
CANOPY
CACHE
