INSTRUCTIONS POUR EVITER TOUT RISQUE D’INCENDIE
OU DE BLESSURE
INSTRUCTIONS DE SECURITE IMPORTANTES
Une lampe allumée est BRULANTE!
AVERTISSEMENT — Pour éviter tout risque d’INCENDIE OU DE BLESSURE
1) Éteindre ou débrancher l’appareil et attendre que la lampe refroidisse
avant de la remplacer.
2) La lampe chauffe rapidement! Ne toucher que l’interrupteur / la prise
lorsque vous l’allumez.
3) Ne pas toucher la lentille ou le capot lorsqu’ils sont chauds.
4) Ne pas rester près de la lampe si vous ressentez la chaleur dégagée (La
lumière est intense et risque de brûler comme un “coup de soleil”.)
5) Ne pas regarder directement l’ampoule lorsqu’elle est allumée.
6) Garder la lampe à distance de matériaux qui risquent de prendre feu.
7) N’utiliser la puissance et la lampe que selon les valeurs indiquées sur
l’appareil.
8) Ne jamais toucher l’enveloppe en verre à l’intérieur de la lampe. Utiliser un
chiffon doux. L’huile de la peau risque d’endommager la lampe.
9) Ne pas utiliser l’appareil sans lentille ou si cette
dernière est endommagée.
A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
ATTENTION
LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER 9TNESION DU SECTEUR OU
BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU
COMBUSTIBLE.
LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES
AIGUILLES DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST ACCUMULE
SUR L’AMPOULE DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA LAMPE.
ASSEMBLAGE DE L’APPAREIL D’ECLAIRAGE D’ACCENTUATION/EN
PUITS
APPAREIL CONÇU UNIQUEMENT POUR L’EXTERIEUR
1) L’appareil d’éclairage d’accentuation/en puits peut s’installer de deux f
açons différentes.
A) Si l’appareil d’éclairage est utilisé pour un éclairage vers le haut,
percer un trou de 38 cm (15 po).
B) Si l’appareil d’éclairage est utilisé pour balayer le mur, percer un trou
de 25 cm (9 1/2 po).
Les trous doivent être assez profonds pour installer le manchon ainsi
qu’une couche de gravier de 15 cm (6 po) afin de permettre un drainage
adéquat.
2) Remplir le trou avec une couche de gravier fin de 15 cm (6 po).
3) Placer le manchon dans le trou.
A) Eéclairage direct: extrémité oblique dirigée vers le bas (non illustré)
B) Balayage de mur: extrémité oblique dirigée vers le haut (illustré)
4) À l’aide d’alcool dénaturé, nettoyer les deux côtes du collet où les
coussinets de caoutchouc seront collés. L’alcool dénaturé éliminera toute
trace d’huile, impureté ou résidu qui peuvent les empêcher d’adhérer.
5) Enlever la protection en papier des coussinets de caoutchouc et placer
ces derniers sur le collet.
6) Glisser le joint torique par-dessus le corps de l’appareil d’éclairage et dans
la rainure, le plus près possible du centre du corps de l’appareil.
7) Glisser le deuxième joint torique dans la rainure, le plus loin possible du
centre du corps de l’appareil.
8) Visser la lampe MR16 (fournie) dans la douille.
REMARQUE: prendre des précautions lors de l’installation de la lampe.
Tenir la lampe par l’extérieur.
NE PAS toucher l’intérieur du verre. Si cela se produit, nettoyer l’ampoule
avec de l’alcool dénaturé et un chiffon non pelucheux.
Date Issued: 12/2/11 IS-15092-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : http://www.landscapelighting.com/portal/warranty_page
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN Quic Disc ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12 GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure
du Quic Disc ™ à la base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc ™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
9) Assembler le chapeau au verre diffuseur. Bloquer avec la vis à ailettes
fournie ou avec la vis anti-vandalisme.
REMARQUE : Pour visser ou dévisser la vis anti-vandalisme, utiliser une
clé pour vis à tête hexagonale 3/32 (non fournie).
10) Dévisser suffisamment les vis Philips dans le collet pour faire glisser le
capot entre les coussinets de caoutchouc.
11) Visser les vis Philips jusqu’ à ce que le capot soit bloqué.
12) Passer d’abord les fils sous le corps de l’appareil d’accentuation, puis
sous le fond du manchon et finalement vers le haut entre le manchon et le
puits.
13) Glisser le crochet du collet sur les bords du manchon pour supporter
l’appareil.
14) Remplir les espaces autour du manchon avec de la terre.
15) Connecter les fils en utilisant le connecteur Quic Disc ™ fourni en suivant
les indications ci-dessous, ou en suivant toute autre méthode de connexion
approuvée (non fournie).

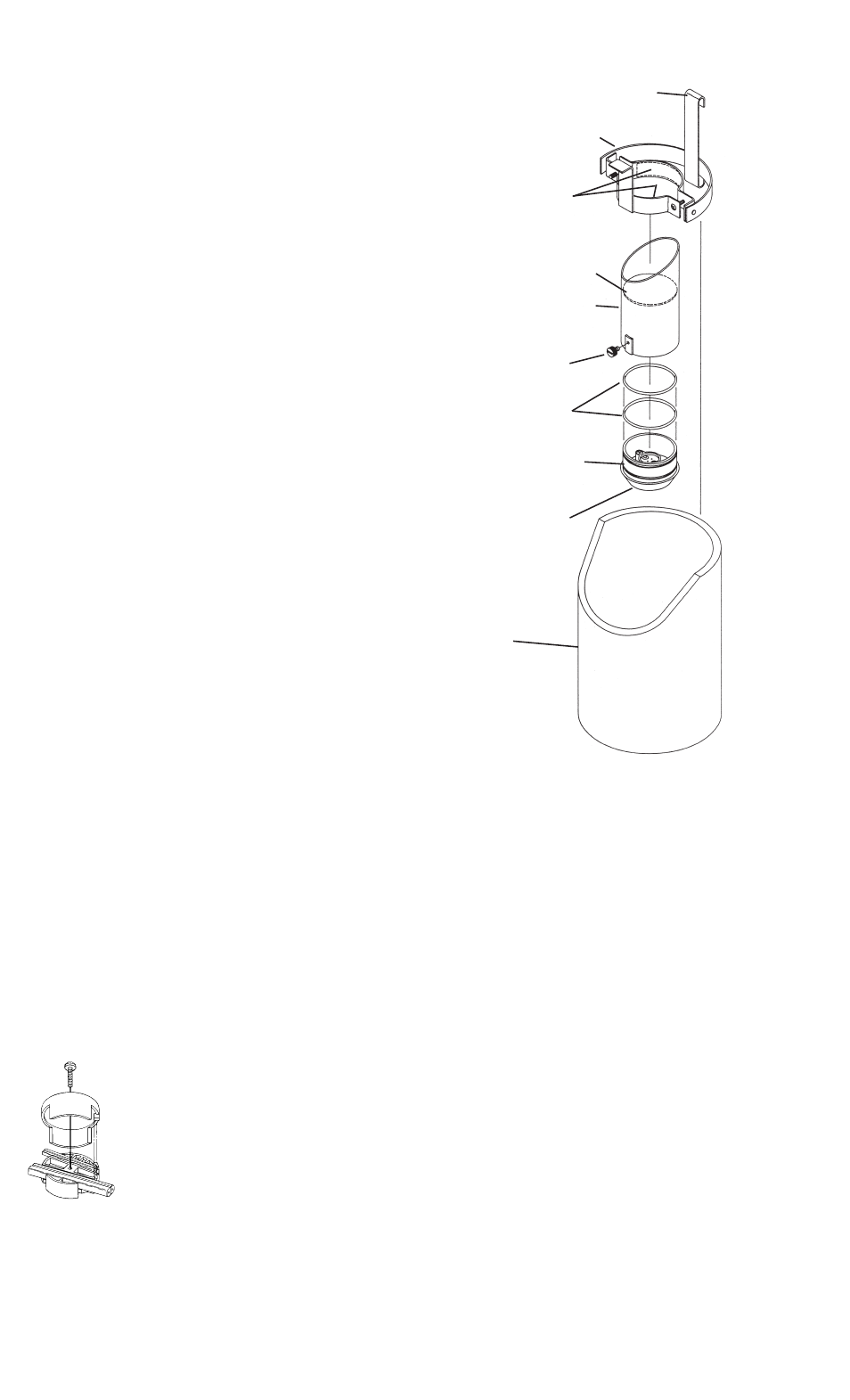

HOOK
CROCHET
YOKE
COLLET
RUBBER PAD
COUSSINET DE
CAOUTCHOUC
LENS
LENTILLE
COWL
CAPOT
THUMB SCREW
VIS A AILETTES
O-RING
JOINT TORIQUE
O-RING GROOVE
RAINURE DU JOINT
TORIQUE
ACCENT BODY
CORPS D’ACCENT
SLEEVE
MANCHON
