1) Screw each arm into couplings on fixture body.
2) Slip arms through holes in canopy.
3) From inside canopy, slip lockwasher, ground lug and second lockwasher
on one arm.
4) Screw hexnut on to end of arm.
5) Slip lockwasher on remaining arms and screw hexnuts onto ends of
arms.
6) Turn off power.
7) Attach mounting strap to outlet box. (Screws not provided.)
8) Thread hexnut onto threaded pipe so that 5 theads are exposed above
hexnut. Thread that end of the threaded pipe into mounting strap and
tighten hexnut against mounting strap.
9) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
10) Push fixture to ceiling, carefully passing threaded pipe through hole.
11) Tighten fixture to wall with lockwasher and threaded cap.
13) Slip glass over sockets and screw trim ring onto sockets.
1) Visser chaque bras dans les accouplements du luminaire.
2) Passer les bras par les trous dans le cache.
3) Depuis l’intérieur du cache, passer la rondelle de blocage, la cosse de
mise à la terre et la deuxième rondelle de blocage sur un bras.
4) Visser l’ornement sur l’extrémité de la vis.
5) Passer la rondelle de blocage sur les bras restants et visser les écrous
hexagonaux sur les extrémités des bras.
6) Couper l’alimentation secteur.
7) Visser le collier de fixaiton à la boîte de jonction (vis non fournies).
8) Visser l’écrou hexagonal sur le tube fileté de façon a laisser cinq fils
a découvert au-dessus de l’ecrou. Enfiler cette extrémite du tube filete
dans le collier de faxation et serrer l’ecrou contre le colllier de fixation.
9) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
10) Pousser l’applique contre le mur, et faire passer les vis de fixaiton dans
les trous de passage en procédant avec précautions.
11) Fixer l’applique contre le mur à l’aide des rondelles freins et du bouchon
filete.
13) Faire glisser le verre sur les douilles et visser les bagues de garniture
sur les douilles.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 1/12/07 IS-3743-CB

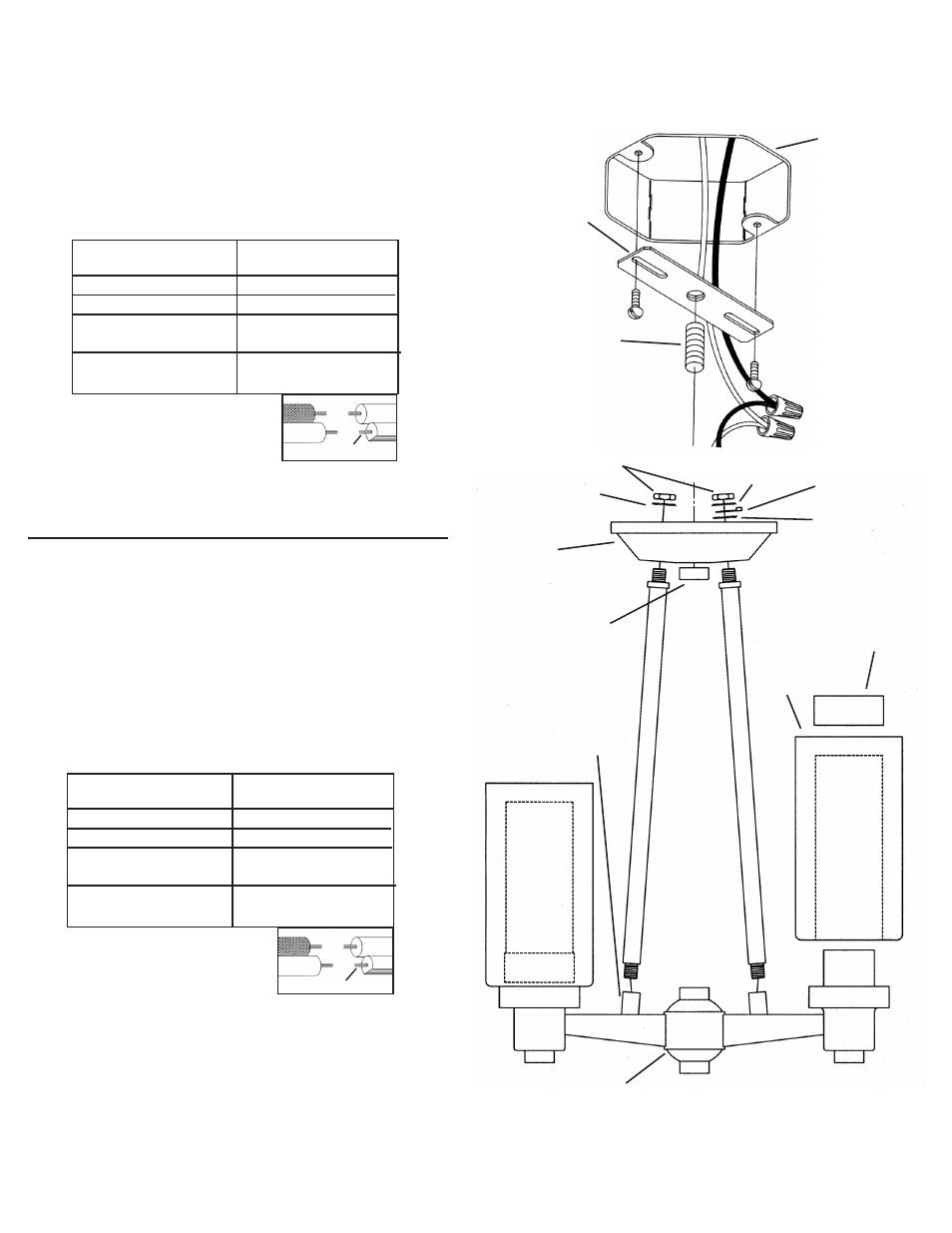

OUTLET BOX
BOITE DE
JONCTION
MOUNTING STRAP
COLLIER DE FIXATION
LOCKWASHER
RONDELLE DE
BLOCAGE
GROUND LUG
COSSE DE
TERRE
THREADED PIPE
TUBE FILETE
LOCKWASHER
RONDELLE DE
BLOCAGE
HEXNUT
TUERCA
HEXAGONAL LOCKWASHER
RONDELLE DE
BLOCAGE
THREADED CAP
BOUCHON FILETÉ
CANOPY
CACHE
TRIM RING
BAGUE DE
GARNITURE
GLASS
VERRE
FIXTURE BODY
LUMINAIRE
COUPLING
ACCOUPLEMENT
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
