Kichler 3681 - Manuel

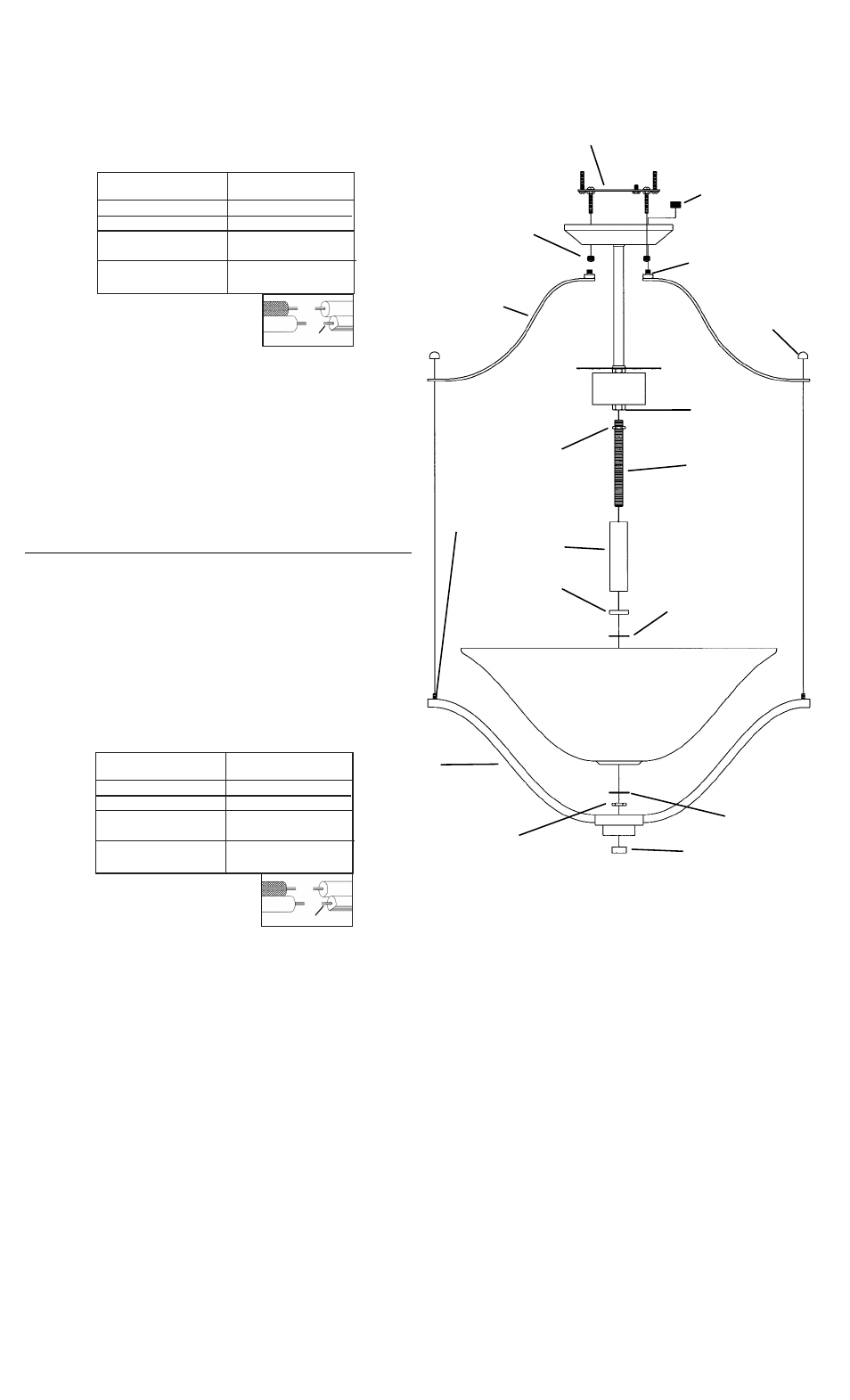

COUPLING
ACCOUPLEMENT
TUBE
TUBE
CHECK RING
ANNEAU DE
RETENUE
THREADED STUD
GOUJON FILETÉ
THREADED STUD
GOUJON FILETÉ
THREADED WASHER
RONDELLE FILETÉE
FINIAL
ORNEMENT
ARM
BRAS
1) Insert threaded studs at top of arms into holes in top of fixture canopy.
2) Screw threaded washers onto threaded studs from inside fixture canopy
to secure arms to fixture.
3) Turn off power.
4) Find the appropriate threaded holes on mounting strap. Assemble mounting
screws into threaded holes.
5) Attach mounting strap to outlet box. (Screws not provided)
Mounting strap can be adjusted to suit position of fixture.
6) Make wire connections (connectors not provided.) Reference chart below
for correct connections and wire accordingly.
7) Push fixture to ceiling, carefully passing mounting screws through holes.
8) Secure fixture to ceiling with threaded balls.
9) Screw end of threaded pipe with hexnut installed into coupling at bottom
of fixture
10) Slip tube then check ring over threaded pipe.
11) Pass rubber washer over threaded pipe.
12) Raise glass up to fixture carefully passing threaded pipe through holes in
glass. Secure glass in place with flat washer and hexnut.
(DO NOT over tighten.)
13) Pass trim over threaded pipe..
14) Slip threaded studs at ends of trim through holes at ends of arms.
15) Screw finial onto threaded pipe protruding from center of trim. (DO NOT
over tighten.)
16) Screw finials onto threaded studs to secure trim to arms.
1) Introduire les goujons filetés en haut des bras dans les trous en haut du
cache du luminaire.
2) Visser les rondelles filetées sur les goujons filetés de l’intérieur du cache
du luminaire pour fixer les bras au luminaire.
3) Couper l’alimentation secteur.
4) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les
vis de montage dans les trous filetés.
5) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
6) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. Plaquer l’applique contre le
mur, en passant soigneusement les vis de montage dans les trous.
7) Appliquer l’armature d’éclairage au plafond en introduisant prudemment
les vis de fixation dans les trous.
8) Visser le lustre au plafond á l’aide des rondelles-frein et des boules
filetées.
9) Visser l’extrémité du tube fileté avec l’écrou hexagonal installé dans
l’accouplement sur l’extrémité inférieure du luminaire.
10) Passer le tube puis l’anneau de retenue sur le tube fileté.
11) Glisser la rondelle caoutchoutée sur le tube fileté.
12) Soulever le verre vers le luminaire en passant soigneusement le tube
fileté par les trous dans le verre. Fixer le verre à l’aide de la rondelle plate
et de l’écrou hexagonal. (NE PAS serrer avec excès).
13) Passer la garniture par-dessus le tube fileté.
14) Faire passer les goujons filetés en haut des trous aux extrémités des
bras.
15) Visser l’ornement sur la protubérance du tube fileté sortant du centre de
la garniture. (NE PAS serrer avec excès).
16) Visser les ornements sur les goujons filetés pour fixer la garniture aux
bras.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 7/21/06 IS-3681-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉE
GLASS
VERRE
HEXNUT
ECROU HEXAGONAL
RUBBER WASHER
RONDELLE CAOUTCHOUTÉE
FINIAL
ORNEMENT
MOUNTING STRAP
PATTE DE FIXATION
THREADED PIPE
TUBE FILETE
FLAT WASHER
RONDELLE PLATE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
HEXNUT
ECROU HEXAGONAL
TRIM
GARNITURE
