1) Rotate arms until in line with center stem.
2) Screw top loop onto threaded pipe on top of scroll.
3) Slip loop at top of rod over end of scroll.
4) Pass hook on bottom of rod through loop on arm.
5) Screw decorative loop onto threaded pipe on top of fixture body.
6) Slip bottom trim over threaded pipe on bottom of fixture body.
7) Screw finial onto threaded pipe at bottom of fixture body.
8) Turn off power.
9) Take threaded pipe from parts bag and screw in screw collar loop a
minimum of 6mm (1/4”). Lock into place with hexnut.
10) Run another hexnut down threaded pipe almost touching first hexnut.
Now screw threaded pipe into mounting strap. Mounting strap must be
positioned with extruded thread faced into outlet box. Threaded pipe
must protrude out the back of mounting strap. Connect mounting strap
to outlet box.
11) Unscrew the threaded ring from screw collar loop. Take canopy and
pass over screw collar loop. Approximately one half of the screw collar
loop exterior threads should be exposed. Adjust screw collar loop by
turning assembly up or down in mounting strap. Remove canopy.
12) After desired position is found, tighten top hexnut up against the bottom
of the mounting strap.
13) Slip canopy over screw collar loop and thread on threaded ring. Attach
chain (with fixture connected) to bottom of screw collar loop. Unscrew
threaded ring, let canopy and threaded ring slip down.
14) Weave electrical wire and ground wire through chain links no more than
3 inches apart. Pass wire through threaded ring, canopy, screw collar
loop, threaded pipe and into outlet box.
15) Connect fixture ground wire to outlet box ground wire with wire connector.
(Not provided.) Never connect ground wire to black or white power
supply wire.
16) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
17) Raise canopy to ceiling.
18) Secure canopy in place by tightening threaded ring onto screw collar loop.
19) Slip glass over sockets.
20) Thread socket rings onto sockets to secure glass in place.
(DO NOT over tighten.)
1) Faire pivoter les bras jusqu’à ce qu’ils soient alignés avec le luminaire.
2) Visser la boucle supérieure sur le tube fileté en haut de la spirale.
3) Passer la boucle située sur l’extrémité supérieure de la tige sur
la spirale.
4) Passer le crochet en bas de la tige par la boucle sur le bras.
5) Visser la boucle décorative sur le tube fileté en haut du luminaire.
6) Passer la garniture inférieure sur le tube fileté de la partie inférieure du
luminaire.
7) Visser l’ornement sur le tube fileté de la partie inférieure du luminaire.
8) Couper le courant électrique.
9) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
10) Visser un second écrou hexagonal de manière à ce qu’il touche
presque le premier. Visser ensuite le tube fileté sur la patte de fixation,
en le faisant dépasser et en dirigeant la partie filetée des vis vers la
boîte de jonction. Connecter la patte de fixation à la boîte de jonction.
11) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
12) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur
contre le partie inférieur de la patte de fixation.
13) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du
collier-écrou. Dévisser la bague filetée et laisser glisser le cache et la
bague filetée.
14) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube
fileté et la boîte de jonction.
15) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 1/12/07 IS-2088-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
16) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
17) Placer le cache au plafond.
18) Fixer le cache en serrant la bague filetée sur le collier-écrou.
19) Placer le verre sur les douilles.
20) Visser sur les anneaux des douilles sur les douilles pour fixer le verre.

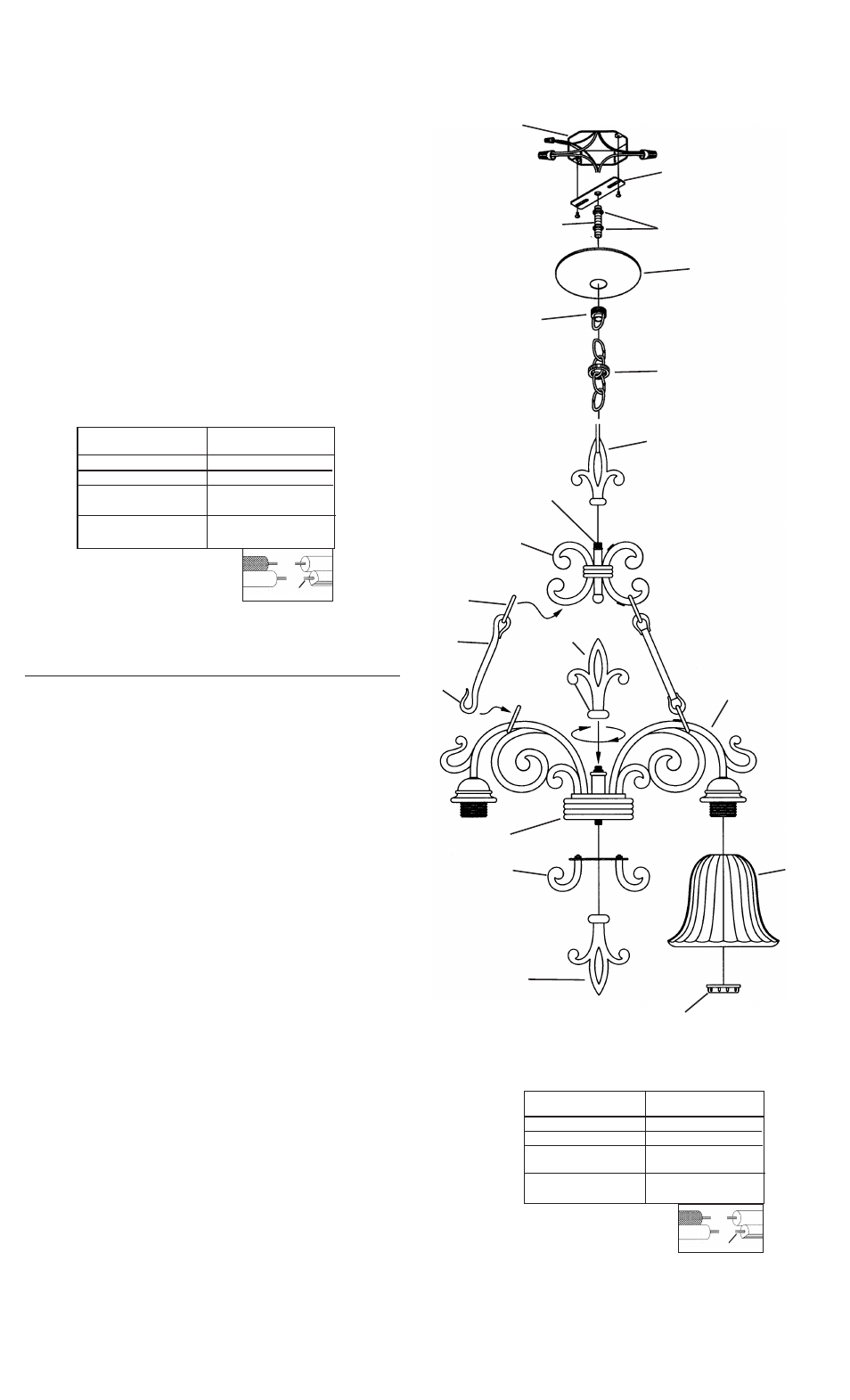

SOCKET RING
ANNEAU DE DOUILLE
LOOP
BOUCLE
HOOK
CROCHET
DECORATIVE LOOP
BOUCLE DéCORATIVE
BOTTOM TRIM
GARNITURE
INFéRIEURE
FIXTURE BODY
LUMINAIRE
OUTLET BOX
BOîTE DE jONCTION
MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL THREADED PIPE
TUBE FILETé
SCREW COLLAR LOOP
COLLIER-éCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETéE
TOP LOOP
BOUCLE
SUPéRIEURE
ROD
TIGE
FINIAL
ORNEMENT
GLASS
VERRE
ARM
BRAS
THREADED PIPE
TUBE FILETé
SPIRAL
SPIRALE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
