Kichler 3031 - Manuel

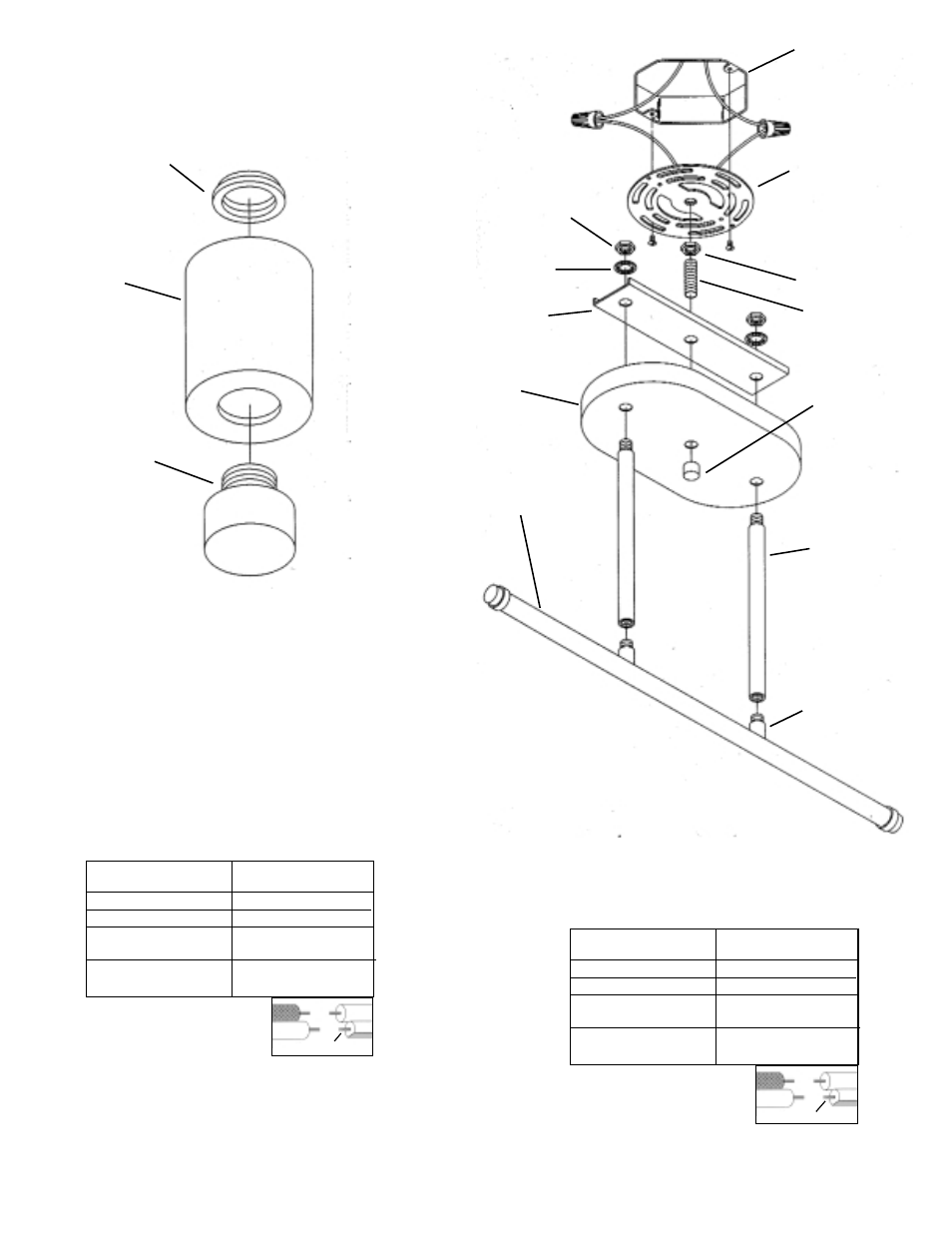

1) Determine desired amount of stems to be used. NOTE: At least one 12" stem
must be used at each side of fixture.
2) Screw stems into couplings on fixture.
3) Slip canopy and reinforcement bracket over threaded pipes at top of stems.
Secure in place with lockwasher and hexnut.
4) Turn off power.
5) Attach mounting strap to outlet box. (Screws not provided)
6) Thread hexnut onto threaded pipe so that 5 threads are exposed above hexnut.
Thread that end of threaded pipe into mounting strap and tighten hexnut against
mounting strap.
7) Make wire connections (connectors not provided.) Reference chart below for correct
connections and wire accordingly.
8) Push fixture to ceiling, carefully passing threaded pipe through hole.
9) Tighten fixture to ceiling with lockwasher and threaded cap.
10) Slip glass over socket and secure in place with socket ring.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
1) Déterminer la longueur
souhaité des tiges à utiliser.
REMARQUE: au moins une tige
de 25 cm doit être utilisée de chaque
côté du luminaire.
2) Visser les tiges dans les accouplements du
luminaire.
3) Faire glisser le cache et le support de renforcement sur
les tubes filetés en haut des tiges. Fixer à l’aide de la
rondelle de blocage et de l’écrou hexagonal.
4) Couper l’alimentation secteur.
5) Visser la barrette de montage à la boîte de jonction. (Vis non fournies).
6) Visser l’écrou hexagonal sur la tige filetée de façon à laisser apparaître 5 filets au-
dessus de l’écrou hexagonal. Visser cette extrémité de la tige filetée sur la barrette
de montage et serrer l’écrou hexagonal contre la barrette de montage.
7) Effectuer les raccordements électriques (les cosses ne sont pas fournies). Si les
fils du lustre ne sont pas noir et blanc, se reporter au tableau ci-dessous pour
effectuer les raccordements convenables et câbler en conséquence.
8) Plaquer l’armature contre le plafond, en passant soigneusement la tige filetée dans
le trou.
9) Serrer l’armature contre le plafond avec la rondelle-frein et le bouchon fileté.
10) Faire glisser soigneusement le verre sur la douille et fixer à l’aide des anneaux.
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
HEXNUT
ECROU
HEXAGONAL
HEXNUT
ECROU
HEXAGONAL
REINFORCEMENT
BRACKET
SUPPORT DE
RENFORCEMENT
CANOPY
ABAT-JOUR
STEM
TIGE
COUPLING
ACCOUPLEMENT
SOCKET RING
ANNEAU DE
DOUILLE
SOCKET
DOUILLE
GLASS
VERRE
Date Issued: 5/30/03 IS-3031-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED CAP
BOUCHON FILETE
LOCKWASHER
RONDELLE FREIN
MOUNTING STRAP
COLLIER DE FIXATION
THREADED PIPE
TIGE FILETÉE
FIXTURE BODY
ELEMENT
