9 Actions récurrentes SMA Solar Technology AG
32 MC-BOX-12-3-20-BE-fr-10 Instructions d’emploi

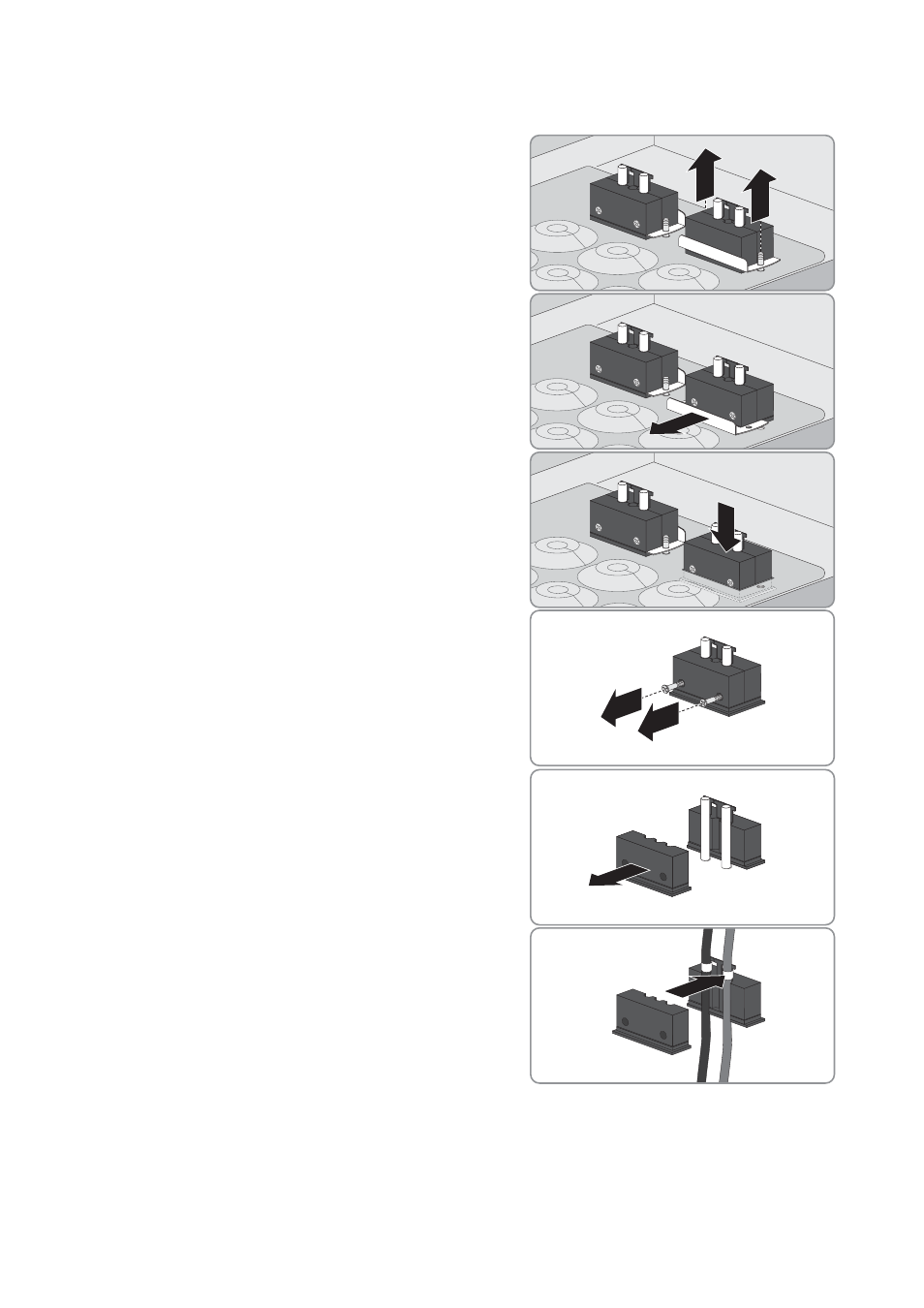

9.3.2 Insertion des câbles de communication
1. Dévissez les vis de la plaque de fixation du passage de câble en
deux parties à l’intérieur de la Multicluster Box.
2. Retirez la plaque de fixation et mettez-la de côté.
3. Retirez le passage de câble du boîtier.
4. Dévissez les vis du passage de câble en deux parties.
5. Retirez la partie sans les barrettes de fixation en forme de T.
6. Posez les câbles de communication, de commande et de mesure
en respectant une longueur de câble suffisante entre l’orifice de
passage et le point de raccordement souhaité sur la partie du
passage de câble dotée des barrettes de fixation en forme de T et
fixez-les à l’aide d’attache-câbles.
