6 Raccordement électrique
SMA Solar Technology AG
22
MC-BOX-12-3-20-BE-fr-10
Instructions d’emploi
6.6 Raccordement de l’installation photovoltaïque
Dimensionnement des câbles :
En cas de court-circuit dans le câble de l’installation photovoltaïque, les courants de court-circuit du générateur ou de la
Grid Connect Box/NA Box s’écoulent via le câble non protégé entre la Multicluster Box et la distribution principale de
l’installation photovoltaïque. Dimensionnez les câbles sur le fusible du générateur ou de la Grid Connect Box/NA Box.
Les onduleurs photovoltaïques ainsi que les onduleurs Sunny Island peuvent ne pas être pris en compte lorsqu’on
considère la protection des câbles en cas de court-circuit car, étant donné leur structure, ils ne peuvent pas mettre en
danger les câbles de puissance en cas de court-circuit.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 120 mm² à 150 mm²
☐ Les câbles de puissance doivent être protégés contre les courts-circuits et défauts à la terre.
Procédure :
1. Faites passer les câbles de puissance dans la Multicluster Box (voir chapitre 9.3.1, page 31).

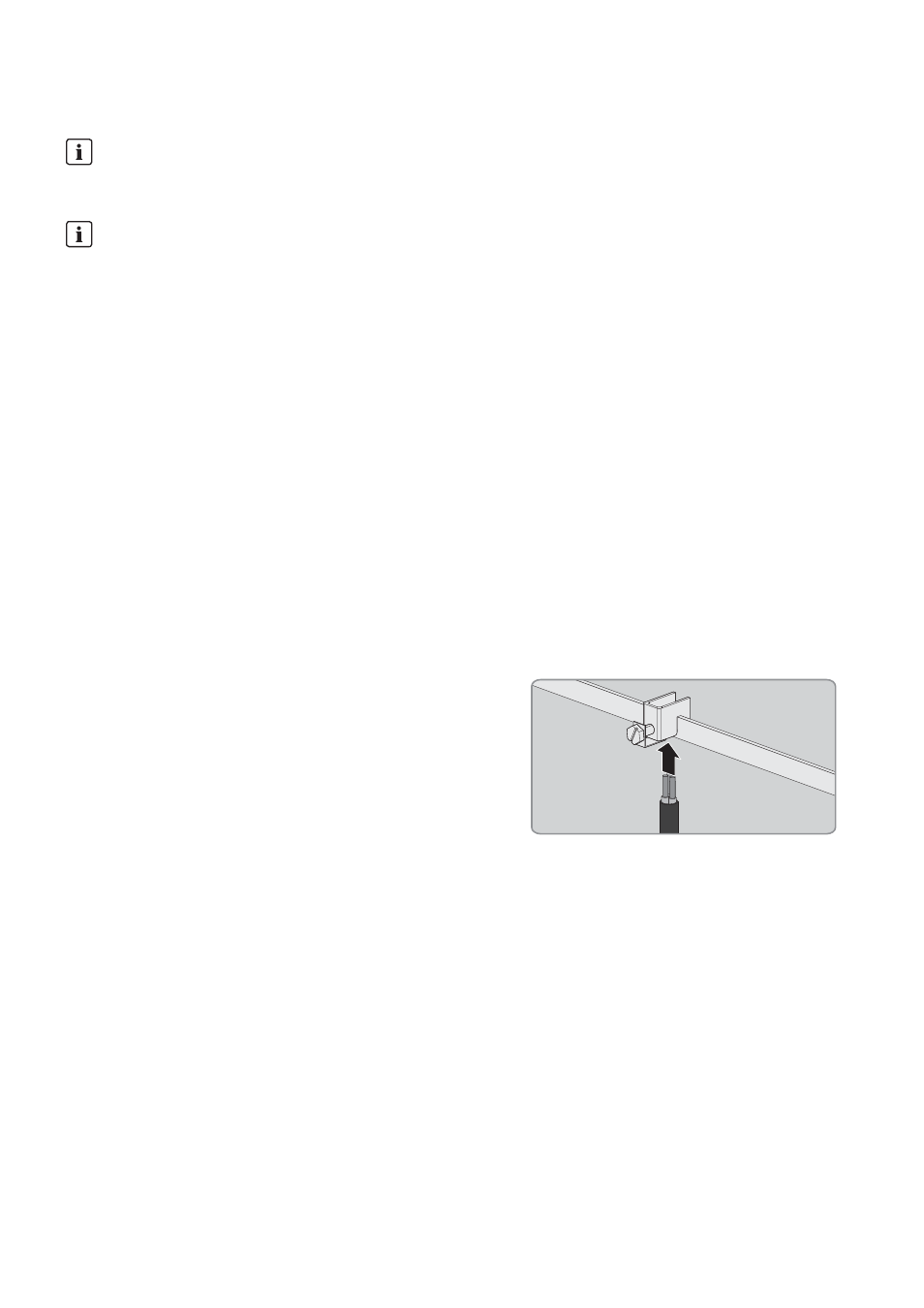

2. Raccordez le conducteur de protection à la barre de terre
(surplat : 17, couple de serrage : 15 Nm). Pour cela, utilisez la
borne à vis fournie.
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X104:4 (voir chapitre 9.4.1, page 34).
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X104:1-3.
5. Pour décharger la traction sur les câbles de puissance, fixez ces derniers au rail de fixation des câbles prévu à cet
effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
Raccordement d’autres sources d’énergie
Vous pouvez également raccorder au lieu d’une installation photovoltaïque d’autres sources d’énergie (comme une
petite éolienne) à la Multicluster Box.
Protection de câble
La Multicluster Box ne remplace pas la boîte de distribution et de fusible de l’installation photovoltaïque (répartiteur
principal PV). Pour la protection et la séparation, installez un disjoncteur miniature et le cas échéant un dispositif à
courant différentiel résiduel entre la Multicluster Box et l’installation photovoltaïque. Respectez ce faisant toutes les
normes et directives applicables sur le lieu d’installation.
