SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-12-3-20-BE-fr-10 23
6.7 Raccordement de l’onduleur Sunny Island

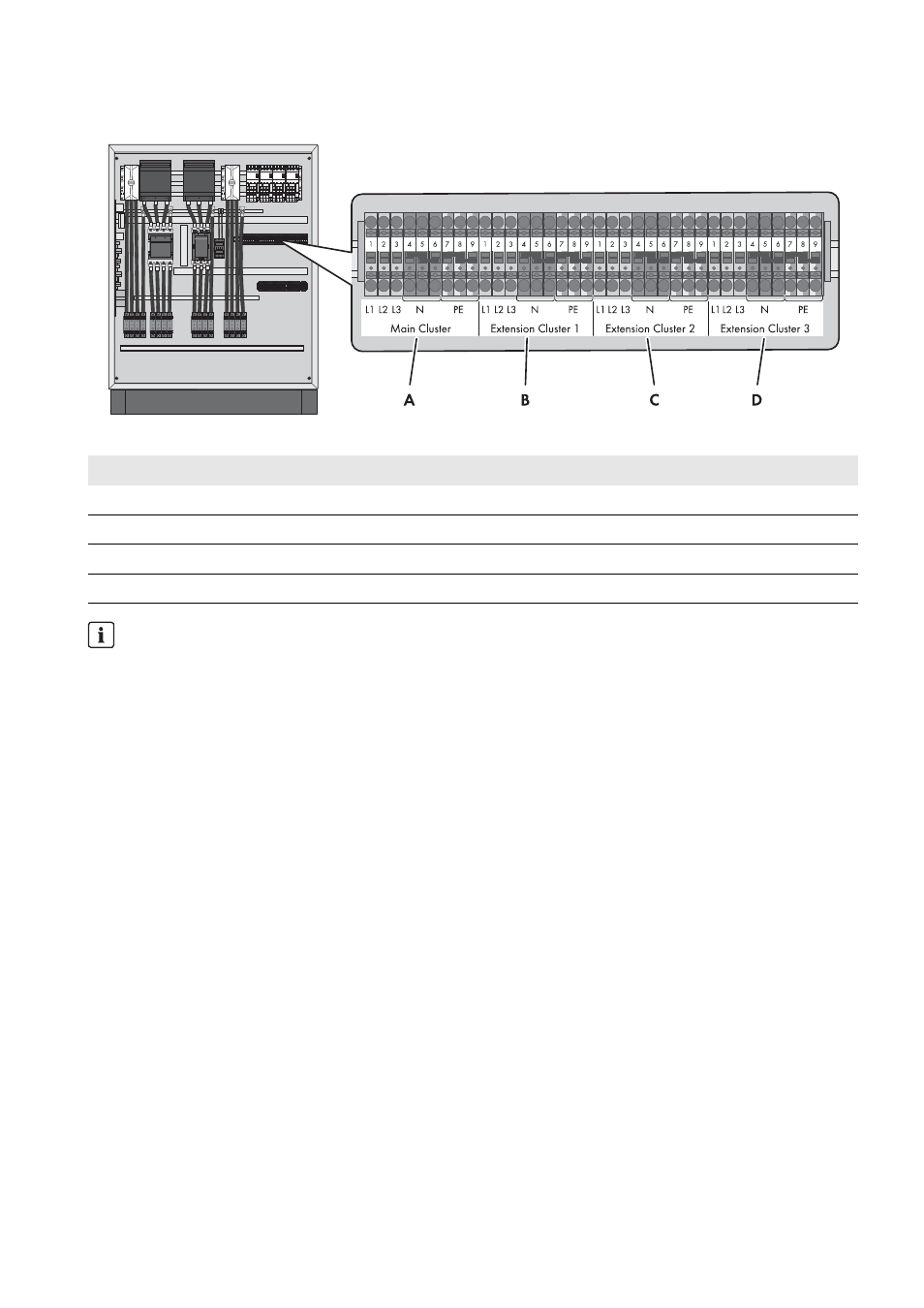

Figure 11 : Aperçu des bornes à ressort pour le raccordement des câbles de puissance
Exigence en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
1. Faites passer les câbles de puissance dans la Multicluster Box (voir chapitre 9.3.1, page 31).
2. Raccordez les conducteurs de ligne, les conducteurs de neutre et les conducteurs de protection de tous les onduleurs
Sunny Island aux bornes à ressort X105 prévues pour les onduleurs Sunny Island (voir chapitre 9.4.1, page 34).
6.8 Mise à la terre du système multicluster
Les conducteurs de neutre à l’intérieur de la Multicluster Box ne sont pas reliés en usine au conducteur de protection. Afin
de garantir un fonctionnement sécurisé du système multicluster, les mesures suivantes doivent être mises en place avant
la mise en service.
Exigence en matière de câbles :
☐ Matériau des conducteurs : cuivre
Procédure :
• Mettez à la terre le système multicluster hors de la Multicluster Box, côté générateur. Pour cela, reliez le conducteur
de neutre et le conducteur de protection en veillant aux normes et directives en vigueur sur le lieu d’installation.
Position Explication
A Borne de raccordement pour les câbles de puissance du Main Cluster
B Borne de raccordement pour les câbles de puissance de l’Extension Cluster 1
C Borne de raccordement pour les câbles de puissance de l’Extension Cluster 2
D Borne de raccordement pour les câbles de puissance de l’Extension Cluster 3
Protection par fusibles de l’onduleur Sunny Island
Les câbles de puissance de chaque onduleur Sunny Island sont sécurisés par un disjoncteur miniature 40 A situé
dans la Multicluster Box.
