6 Raccordement électrique SMA Solar Technology AG
18 MC-BOX-12-3-20-BE-fr-10 Instructions d’emploi
6.1.2 Entrées de câbles au sol

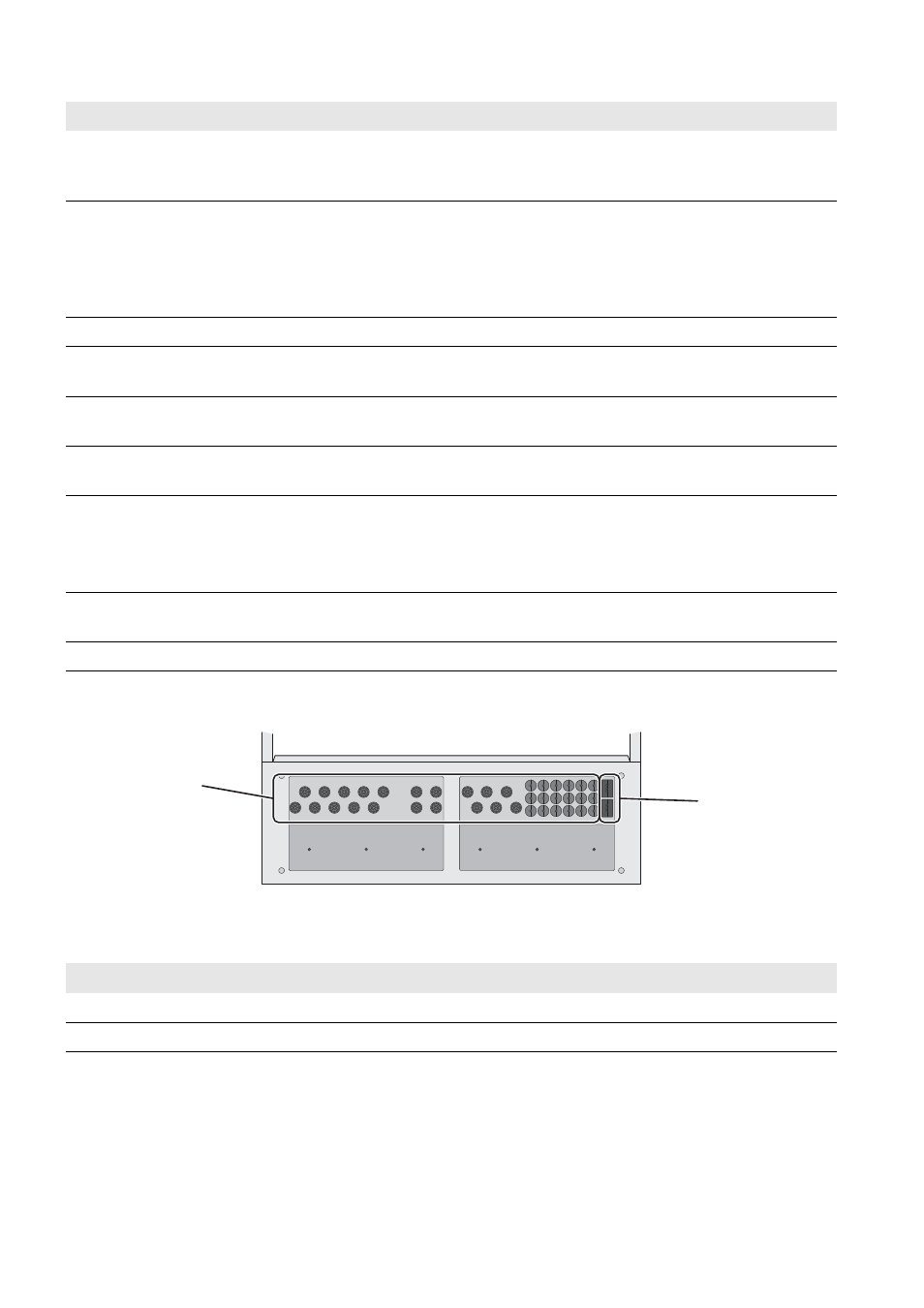

Figure 9 : Aperçu des entrées de câbles
G Bornes à ressort X106 - X113 Pour le raccordement des câbles de commande des onduleurs
Sunny Island, du BatFuse, de la Grid Connect Box ou de la
NA Box
H Barre de terre X100 Pour le raccordement du conducteur de protection du
générateur, des charges et de l’installation photovoltaïque
Lors de l’installation de la Grid Connect Box ou de la NA Box,
le conducteur de protection de ces dernières y est également
raccordé.
I Rail de fixation des câbles –
K Raccordement X104 avec bornes à
ressort L1, L2, L3 et N
Pour le raccordement des conducteurs de ligne et du conducteur
de neutre de l’installation photovoltaïque
L Raccordement X103 avec bornes à
ressort L1, L2, L3 et N
Pour le raccordement des conducteurs de ligne et du conducteur
de neutre de la distribution principale pour les charges
M Raccordement X102 avec bornes à
ressort L1, L2, L3 et N
Pour le raccordement des conducteurs de ligne et du conducteur
de neutre du générateur
N Raccordement X101 avec bornes à
ressort L1, L2, L3 et N
Pour le raccordement des conducteurs de ligne et du conducteur
de neutre de la Grid Connect Box ou de la NA Box
Si seule la Multicluster Box est installée, ces bornes ne sont pas
raccordées.
O SIBUCTRL Embases RJ45 pour le raccordement des câbles de
communication
P Fusibles Pour la protection du câblage interne
Position Désignation
A Plaque de base avec membranes pour l’insertion des câbles de puissance
B Passage de câble en deux parties pour le câble de communication
Position Désignation Explication
B
A
