SMA MULTICLUSTER BOX 12 - Manuel (Page 31)

SMA Solar Technology AG 9 Actions récurrentes
Instructions d’emploi MC-BOX-12-3-20-BE-fr-10 31
9.3 Introduction des câbles
9.3.1 Introduction des câbles de puissance et des câbles de commande
Condition préalable :
☐ Les plinthes doivent être démontées (voir chapitre 5.4.2 « Transport et installation de la Multicluster Box »,
page 16).
Procédure :
1. Démontez le capot de protection (voir chapitre 9.1, page 29).

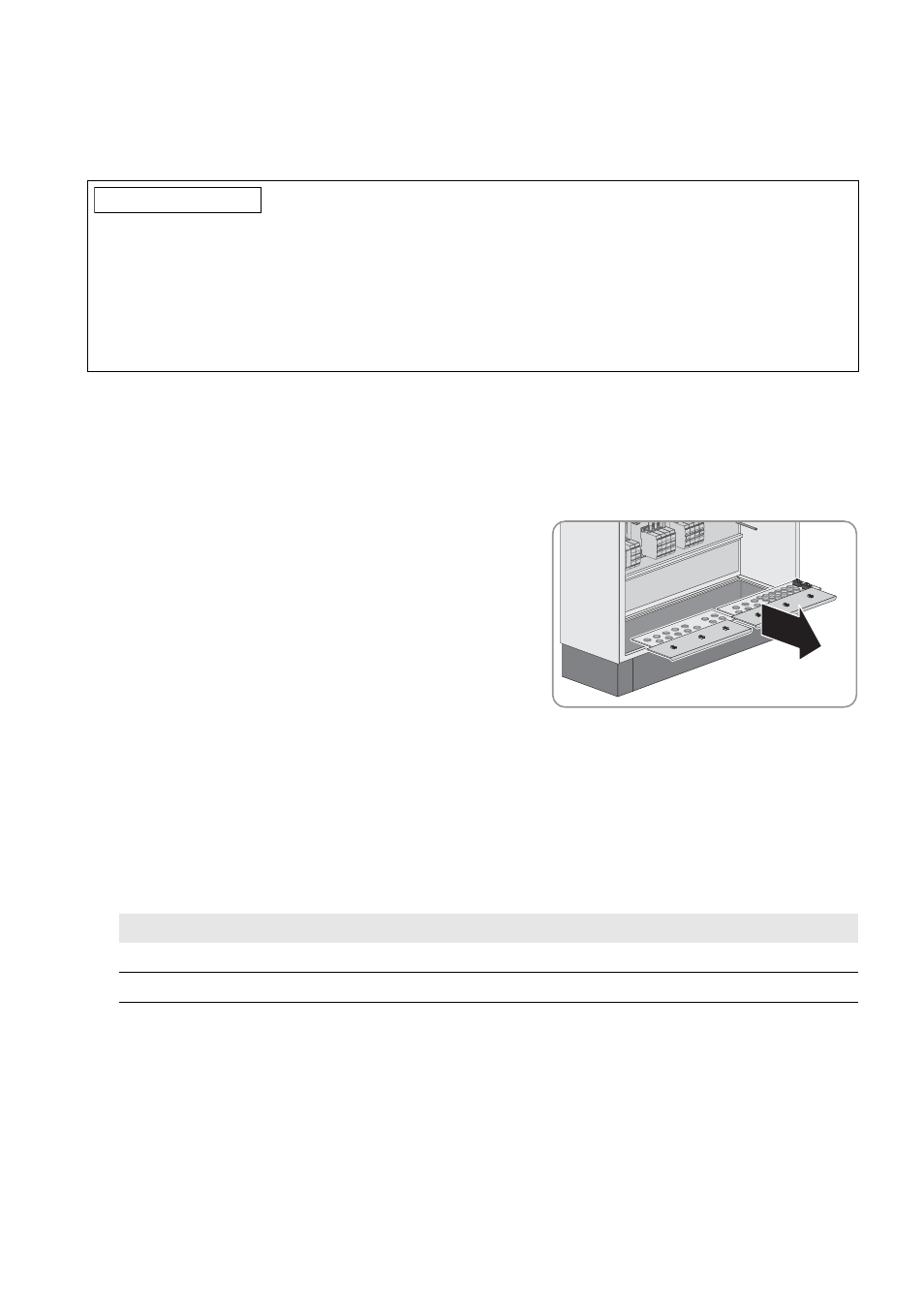

2. Dans le fond de la Multicluster Box, dévissez toutes les vis des
plaques de base avant et arrière (TX 25), puis retirez les plaques
de base.
3. Insérez tous les câbles dans la Multicluster Box selon la procédure suivante :
• Choisissez une entrée de câbles appropriée pour le câble concerné.
• Perforez la membrane de l’entrée de câbles sélectionnée à l’aide d’un objet pointu. Ce faisant, assurez-vous que
l’ouverture ne s’agrandisse pas trop.
• Faites passer chaque câble à travers la membrane de l’entrée de câbles sélectionnée vers l’intérieur de la
Multicluster Box. Ce faisant, assurez-vous que le câble reste bien hermétiquement enveloppé par la membrane.
• Dénudez les câbles .
• Assurez-vous que le joint est bien en place sur le bord de la plaque de base.
4. Posez les plaques de base et serrez toutes les vis de la plaque de base (TX 25, couple de serrage : 9 Nm).
136%&/$&
Risque d’endommagement de la Multicluster Box par pénétration d’humidité
La poussière et l’humidité peuvent pénétrer dans la Multicluster Box en raison de membranes distendues ou
endommagées. La poussière et l’humidité peuvent endommager définitivement la Multicluster Box.
• Lors du choix de l’entrée de câbles, tenez compte du diamètre de la membrane et du diamètre du câble.
• Utilisez un outil approprié pour perforer la membrane.
• Assurez-vous que la membrane ne se déchire pas lors de l’insertion du câble.
Type de câble Longueur de dénudage de l’isolant intérieur
Câble de puissance 40 mm
Câble de commande 20 mm
