4 Description du produit
4.1 Multicluster Box
La Multicluster Box est un composant de la technologie multicluster SMA pour les réseaux en site isolé, les systèmes
d’alimentation de secours et les systèmes d’optimisation de l’autoconsommation. La Multicluster Box est un distributeur
principal AC auquel vous pouvez raccorder jusqu’à 4 clusters. Chaque cluster est triphasé et se compose de 3 onduleurs
Sunny Island 6.0H/8.0H (version de logiciel 3.5 et ultérieure), montés en parallèle côté DC. Les fonctions de la
Multicluster Box sont :
• Distributeur principal AC pour les onduleurs Sunny Island, un générateur, une charge et une installation
photovoltaïque
• Délestage
• Bypass automatique et surveillance de courant de retour pour le générateur
• Anti-îlotage actif

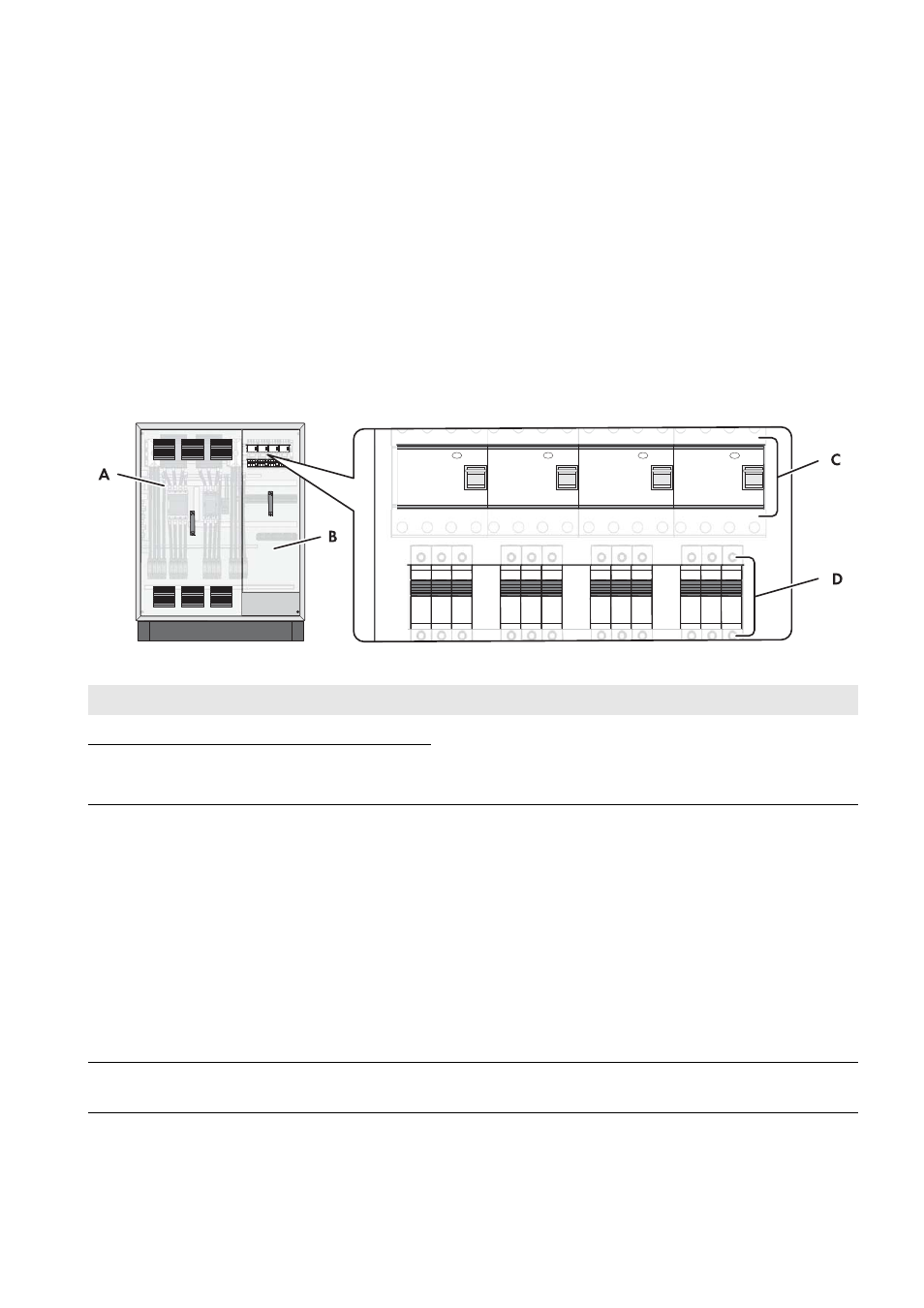

Figure 3 : Multicluster Box avec porte d’armoire ouverte
Position Désignation Explication
A Capot de protection Empêchent le contact involontaire, en cours de fonctionnement,
avec des composants conducteurs et protègent ainsi des chocs
électriques. Lorsque la Multicluster Box est en cours de service,
les capots de protection doivent toujours être en place.
B Capot de protection
C Dispositif à courant différentiel résiduel Sert à protéger des chocs électriques et est toujours utilisé en plus
des mesures de protection existantes telles que l’isolement ou la
mise à la terre. Dès qu’une tension de contact dangereuse se
produit, le dispositif à courant différentiel résiduel déconnecte les
charges au niveau de tous les pôles.
Pour ce faire, un transformateur de courant totalisateur dans le
dispositif à courant différentiel résiduel enregistre les courants
électriques sur les conducteurs L1, L2, L3 et N. Dans l’état de
fonctionnement normal, la somme de ces courants est égale à
zéro. En cas de dysfonctionnement, il se produit un courant
différentiel résiduel qui déclenche le dispositif à courant
différentiel résiduel.
D Disjoncteur miniature Pour la protection des câbles de puissance des onduleurs
Sunny Island
