6 Raccordement électrique SMA Solar Technology AG
26 MC-BOX-12-3-20-BE-fr-10 Instructions d’emploi
6.10 Raccordement des câbles de mesure et de communication
Les câbles de mesure et de communication sont raccordés sur la SIBUCTRL.

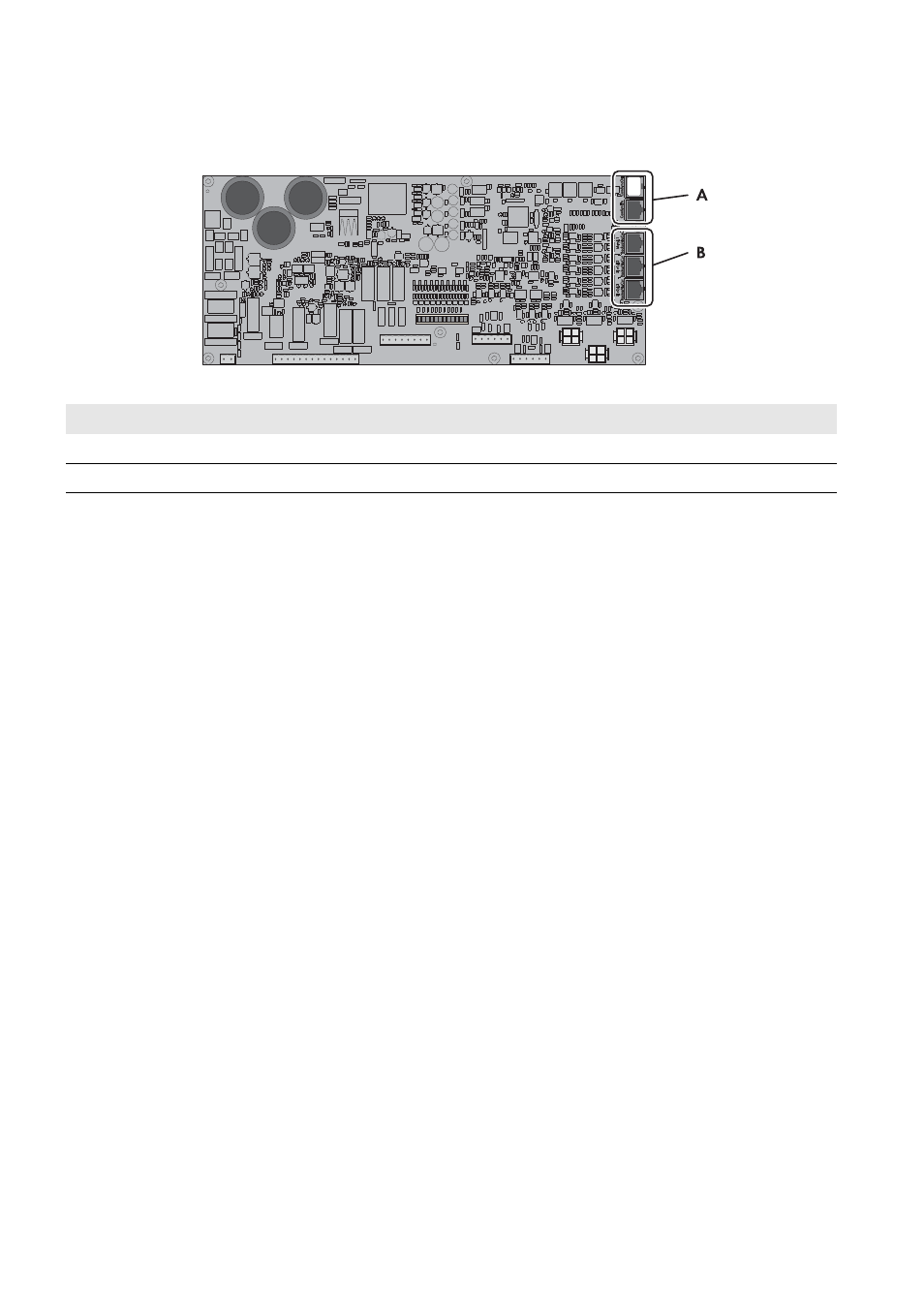

Figure 13 : Aperçu de la zone de raccordement dans la SIBUCTRL
Procédure :
1. Introduisez les câbles de communication dans la Multicluster Box (voir chapitre 9.3.2, page 32).
2. Raccordez les câbles pour la transmission des signaux de mesure (rouge) :
• à l’embase X30 (Mstr/L1 BackupVtgCur) pour le maître du Main Cluster
• à l’embase X31 (Slv1/L2 BackupVtgCur) pour l’esclave 1 du Main Cluster
• à l’embase X32 (Slv2/L3 BackupVtgCur) pour l’esclave 2 du Main Cluster
3. Raccordez le câble (noir) pour la communication entre les onduleurs Sunny Island et la Multicluster Box à l’embase
ComSyncIn.
4. Raccordez l’autre extrémité du câble de communication à l’embase ComSyncIn d’un onduleur Sunny Island du
Main Cluster.
Comme tous les onduleurs Sunny Island du Main Cluster (maître et esclaves) sont reliés entre eux par un bus de
communication, la Multicluster Box peut être raccordée à un esclave ou au maître du Main Cluster (voir la
documentation de l’onduleur Sunny Island).
5. Assurez-vous que la résistance de terminaison est enfichée dans l’embase ComSyncOut.
6.11 Montage des plinthes
Condition préalable :
☐ Tous les travaux d’installation doivent être achevés.
Procédure :
1. Assurez-vous que les câbles de puissance sont fixés avec une décharge de traction.
2. Utilisez des plinthes et fixez-les avec des vis (TX 30, couple de serrage : 21 Nm).
Position Désignation
A Embases pour les signaux de mesure (ComSyncIn, ComSyncOut)
B Embases pour la communication (X30, X31, X32)
