SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-12-3-20-BE-fr-10 17
6 Raccordement électrique
6.1 Aperçu de la zone de raccordement
6.1.1 Composants et raccordements

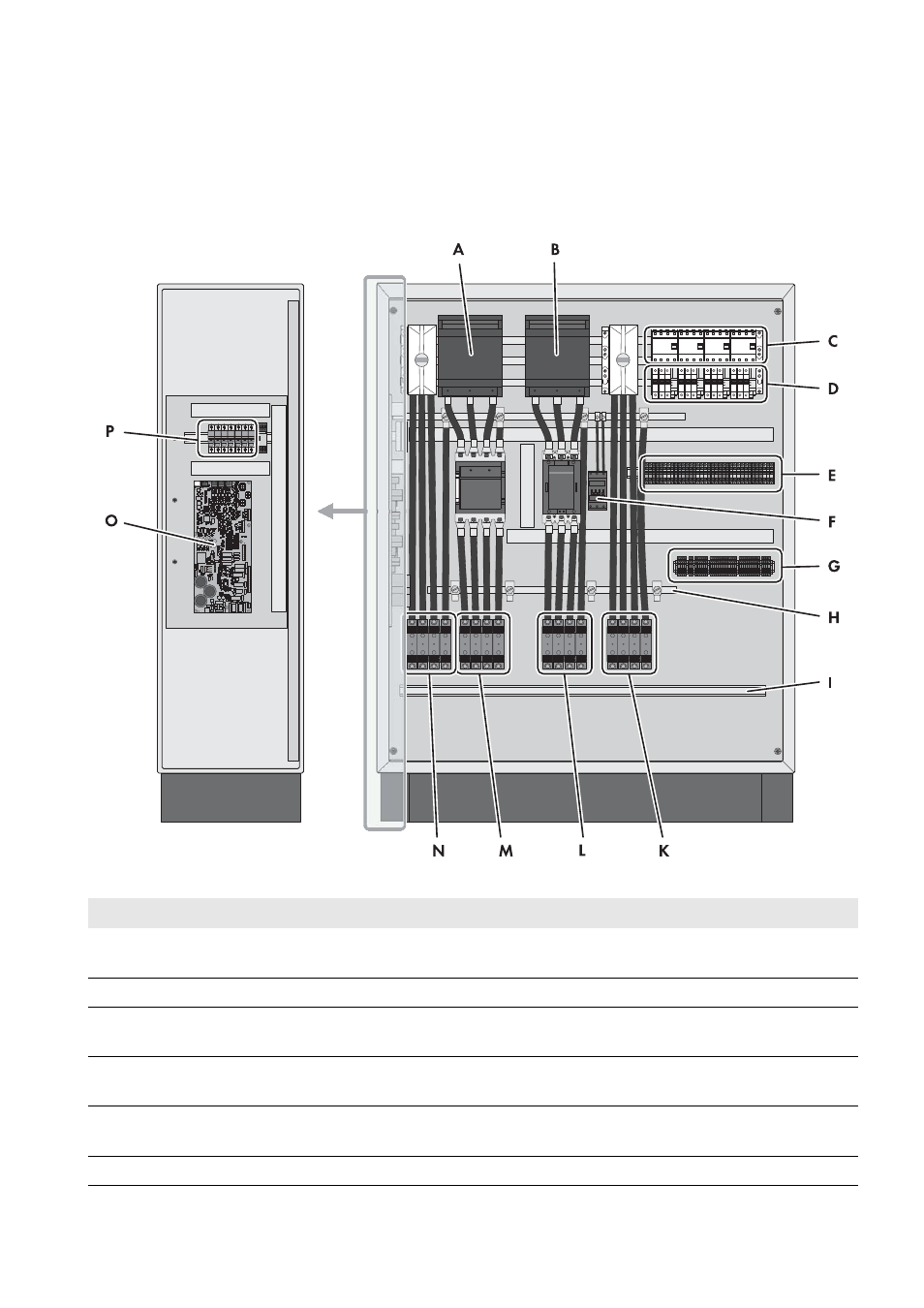

Figure 8 : Aperçu de la zone de raccordement
Position Désignation Explication
A Fusible interrupteur-sectionneur F101 Pour les cartouches-fusibles NH1 du raccordement du
générateur
B Fusible interrupteur-sectionneur F102 Pour les cartouches-fusibles NH1 du raccordement des charges
C Dispositif à courant différentiel résiduel
des onduleurs Sunny Island
‒
D Disjoncteur miniature Pour la protection des câbles de puissance des onduleurs
Sunny Island
E Bornes à ressort X105 Pour le raccordement des câbles de puissance des onduleurs
Sunny Island
F Contacteur de mise à la terre ‒
