6 Raccordement électrique
SMA Solar Technology AG
20
MC-BOX-12-3-20-BE-fr-10
Instructions d’emploi
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X102:4 (voir chapitre 9.4.1, page 34).
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X102:1-3.
5. Assurez-vous qu’un champ tournant droit est présent au point de raccordement du générateur.
6. Pour décharger la traction sur les câbles de puissance, fixez ces derniers au rail de fixation des câbles prévu à cet
effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
7. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la cartouche-fusible
nécessaire pour le fusible interrupteur-sectionneur et insérez-la dans le fusible interrupteur-sectionneur Générateur.
6.4 Raccordement au réseau électrique public
Pour raccorder le réseau électrique public en plus du générateur, une Grid Connect Box ou une NA Box doit être
installée entre le réseau électrique public et la Multicluster Box.
Conditions préalables :
☐ En cas d’installation d’une Grid Connect Box : la Grid Connect Box doit être correctement installée
(voir instructions d’emploi de la Grid Connect Box).
☐ En cas d’utilisation de la NA Box : la NA Box doit être correctement installée (voir instructions d’emploi de la
NA Box).
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 120 mm² à 150 mm²
☐ Les câbles de puissance doivent être protégés contre les courts-circuits et défauts à la terre.
Procédure :
1. Faites passer les câbles de puissance dans la Multicluster Box (voir chapitre 9.3.1, page 31).

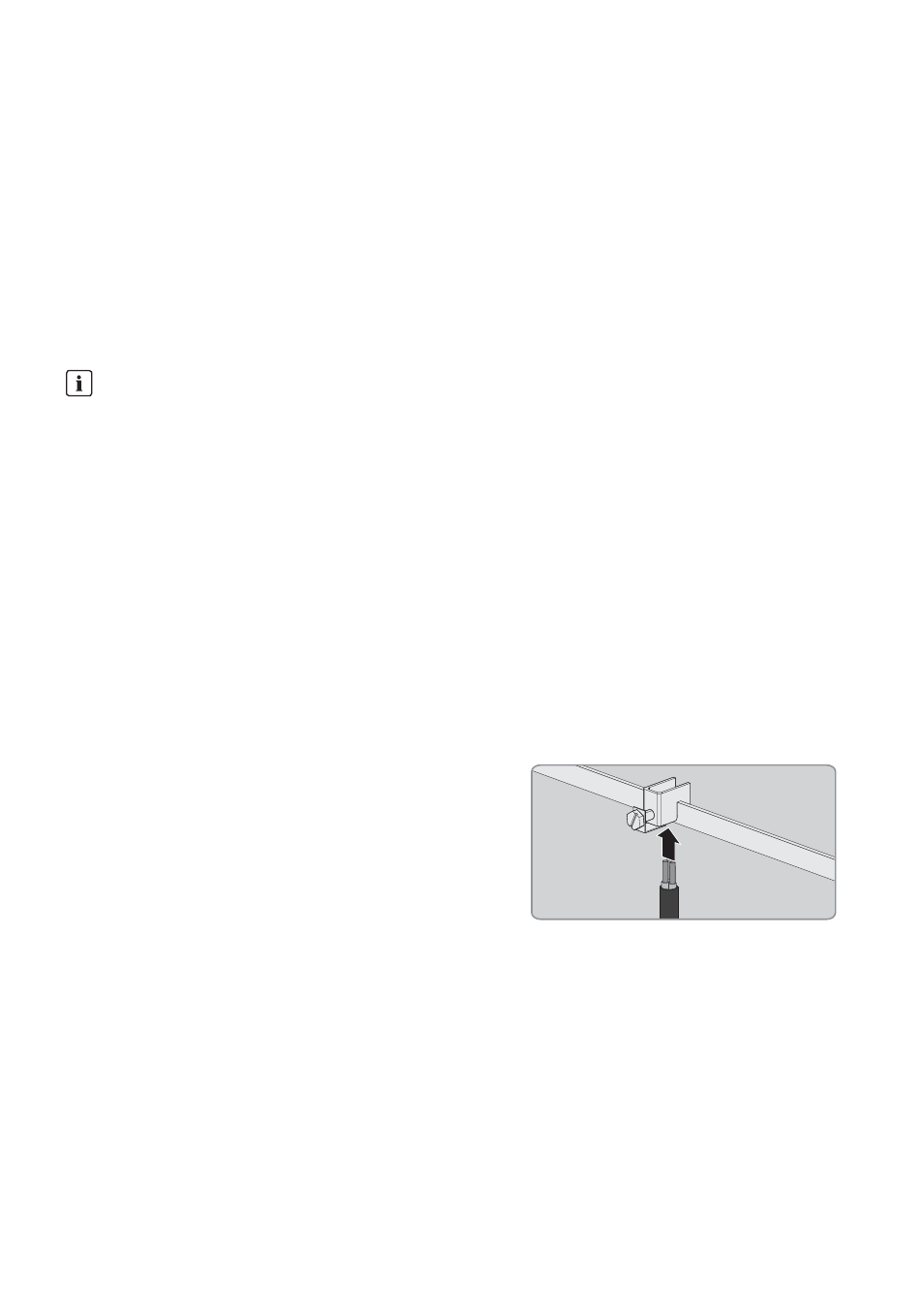

2. Raccordez le conducteur de protection à la barre de terre
(surplat : 17, couple de serrage : 15 Nm). Pour cela, utilisez la
borne à vis fournie.
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X101:4 (voir chapitre 9.4.1, page 34).
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X101:1-3.
5. Assurez-vous qu’un champ tournant droit est présent au point de raccordement de la Grid Connect Box/NA Box.
6. Pour décharger la traction sur les câbles de puissance, fixez ces derniers au rail de fixation des câbles prévu à cet
effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
Le fusible de sortie du raccordement au réseau public a une influence sur la configuration des câbles
de puissance de l’installation photovoltaïque
Veuillez tenir compte du fait que le dimensionnement du fusible réseau détermine la configuration du câble de
