SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi MC-BOX-12-3-20-BE-fr-10 21
6.5 Raccordement des charges électriques
Les conducteurs de ligne L1, L2 et L3 passent dans la Multicluster Box par un fusible interrupteur-sectionneur.
Les cartouches-fusibles maximales autorisées NH1 200 A sont installées en usine dans les fusibles
interrupteurs-sectionneurs.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 120 mm² à 150 mm²
☐ Les câbles de puissance doivent être protégés contre les courts-circuits et défauts à la terre.
Procédure :
1. Faites passer les câbles de puissance dans la Multicluster Box (voir chapitre 9.3.1, page 31).

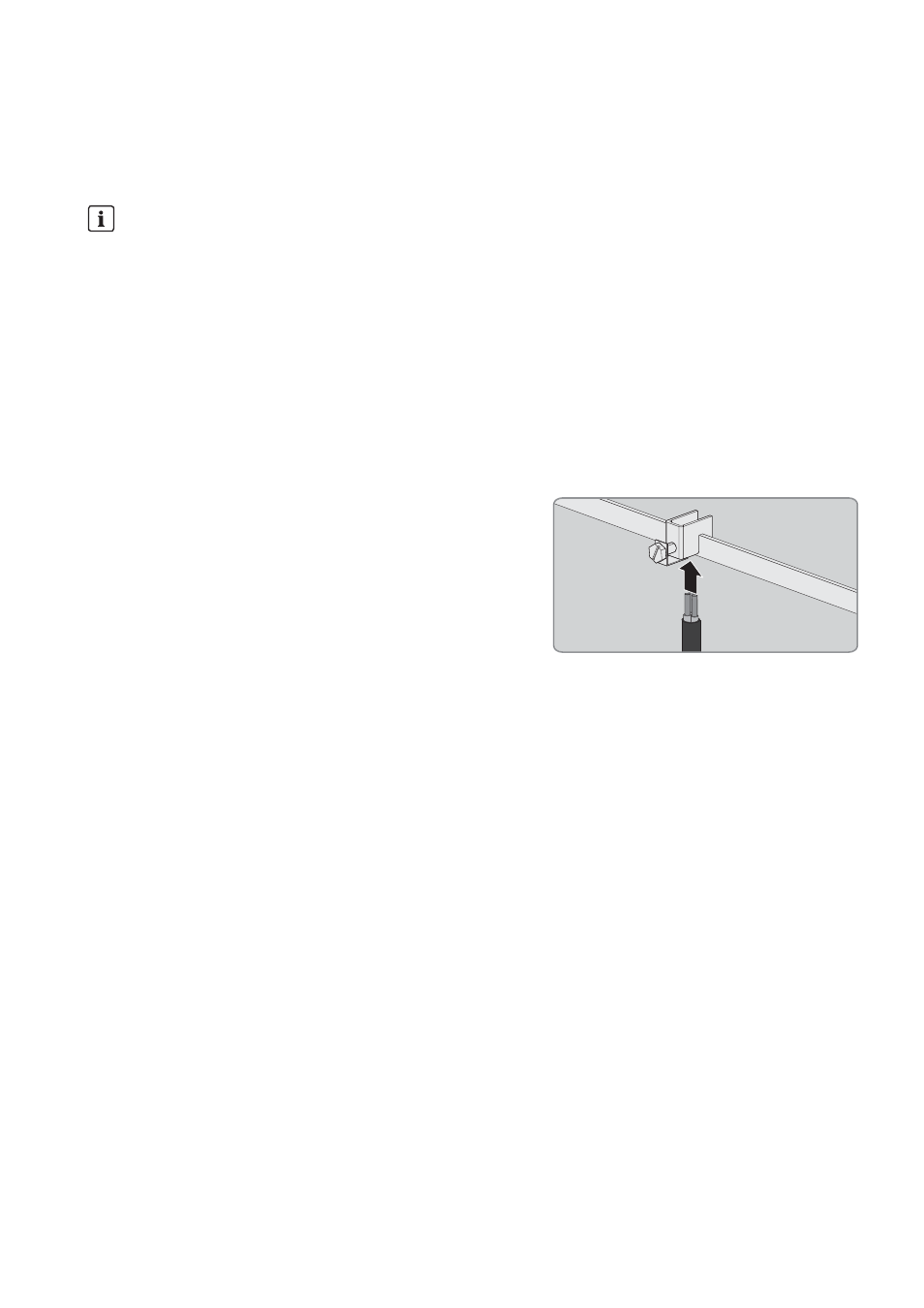

2. Raccordez le conducteur de protection à la barre de terre
(surplat : 17, couple de serrage : 15 Nm). Pour cela, utilisez la
borne à vis fournie.
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X103:4 (voir chapitre 9.4.1, page 34).
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X103:1-3.
5. Assurez-vous qu’un champ tournant droit est présent au point de raccordement des charges.
6. Pour décharger la traction sur les câbles de puissance, fixez ces derniers au rail de fixation des câbles prévu à cet
effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
7. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la cartouche-fusible
nécessaire pour le fusible interrupteur-sectionneur et insérez-la dans le fusible interrupteur-sectionneur Charge.
Protection de câble
La Multicluster Box ne remplace pas le tableau de répartition pour les appareils consommateurs. Installez entre la
Multicluster Box et les charges un tableau de répartition avec disjoncteurs miniatures pour protéger et séparer les
charges, ainsi qu’un dispositif à courant différentiel résiduel. Respectez ce faisant toutes les normes et directives
applicables sur le lieu d’installation.
