SMA Solar Technology AG 5 Installation
Instructions d’emploi MC-BOX-12-3-20-BE-fr-10 15
Position d’installation

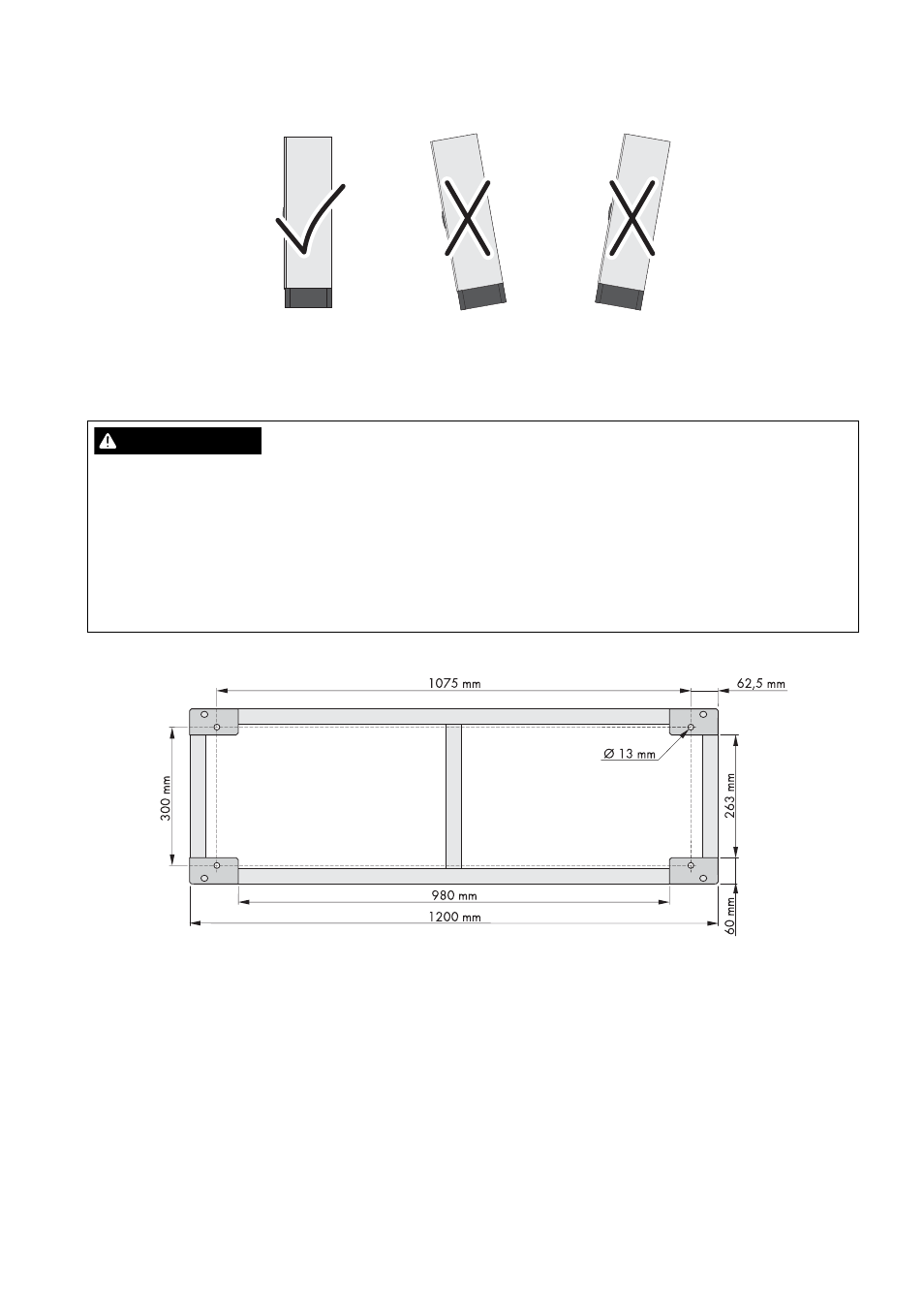

Figure 6 : Positions d’installation autorisées et non autorisées
☐ Le site d’installation doit être adapté de façon à respecter la position d’installation autorisée.
5.3 Préparation du site d’installation
Cotes des trous de perçage pour la fixation de la Multicluster Box :
Figure 7 : Dimensions extérieures du socle et cotes des trous de perçage
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 4 chevilles adaptées pour la fixation de la Multicluster Box au terrain
Procédure :
1. Marquez sur le terrain la position des quatre trous de perçage pour la fixation du socle.
2. Percez les trous aux emplacements marqués.
3. Posez les chevilles.
$9(57,66(0(17
Danger de mort par incendie et explosion
En dépit d’un assemblage réalisé avec le plus grand soin, tout appareil électrique peut présenter un risque d’incendie
en cas d’installation inadéquate. Tout contact avec des matériaux inflammables permet une propagation de l’incendie.
Il peut en résulter des blessures graves, voire la mort.
• N’installez pas la Multicluster Box sur des matériaux inflammables.
• N’installez pas la Multicluster Box à proximité de matériaux ou objets facilement inflammables.
• N’installez pas la Multicluster Box dans des zones présentant un danger d’explosion.
