6.2 Installation de la Multicluster Box sans Grid Connect Box ni NA Box
Si la Multicluster Box est installée sans Grid Connect Box ni NA Box, les bornes du contacteur de mise à la terre et du
contacteur du générateur doivent être dotées d’un cavalier.

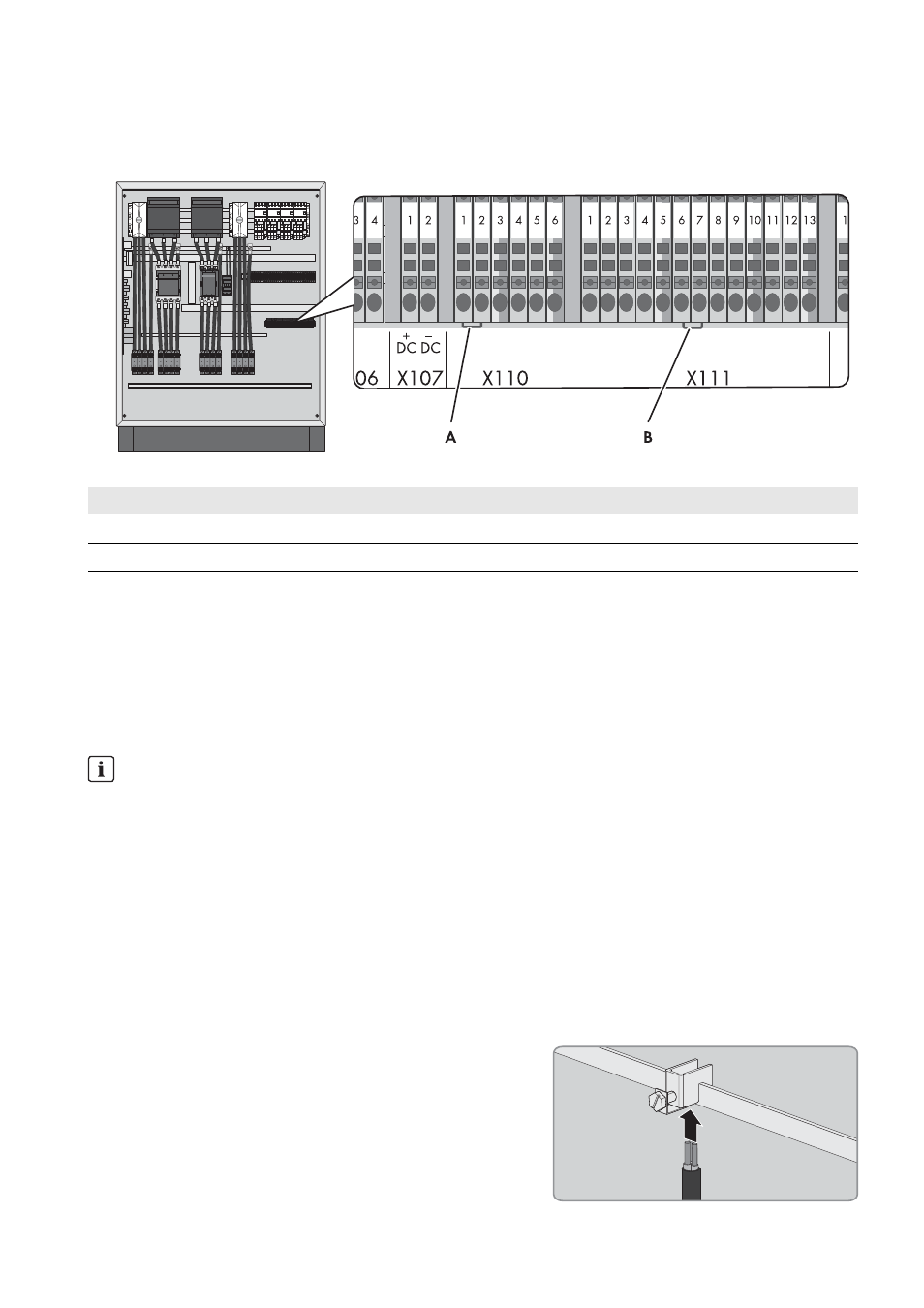

Figure 10 : Aperçu des cavaliers enfichés lors de l’installation de la Multicluster Box sans Grid Connect Box ni NA Box
Procédure :
1. Court-circuitez X110:1 et X110:2, à l’aide d’un cavalier, pour le verrouillage du contacteur de mise à la terre.
2. Court-circuitez X111:6 et X111:7, à l’aide d’un cavalier, pour le verrouillage du contacteur du générateur.
6.3 Raccordement du générateur
Vous pouvez raccorder un générateur triphasé à la Multicluster Box. Les conducteurs de ligne passent dans la
Multicluster Box par des fusibles interrupteurs-sectionneurs. Des cartouches-fusibles NH1 200 A sont installées en usine
dans les fusibles interrupteurs-sectionneurs.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 120 mm² à 150 mm²
☐ Si le générateur ne dispose pas de fusible de sortie, les câbles de raccordement du générateur doivent être protégés
contre les courts-circuits et défauts à la terre.
Procédure :
1. Faites passer les câbles de puissance dans la Multicluster Box (voir chapitre 9.3.1, page 31).
2. Raccordez le conducteur de protection à la barre de terre
(surplat : 17, couple de serrage : 15 Nm). Pour cela, utilisez la
borne à vis fournie.
Position Explication
A Cavalier pour le verrouillage du contacteur de mise à la terre
B Cavalier pour le verrouillage du contacteur du générateur
Le fusible de sortie du générateur a une influence sur la configuration des câbles de puissance de
l’installation photovoltaïque
Veuillez tenir compte du fait que le dimensionnement du fusible de sortie du générateur détermine la configuration
du câble de l’installation photovoltaïque (voir chapitre 6.6 « Raccordement de l’installation photovoltaïque »,
page 22).
