Dispositif à courant différentiel résiduel

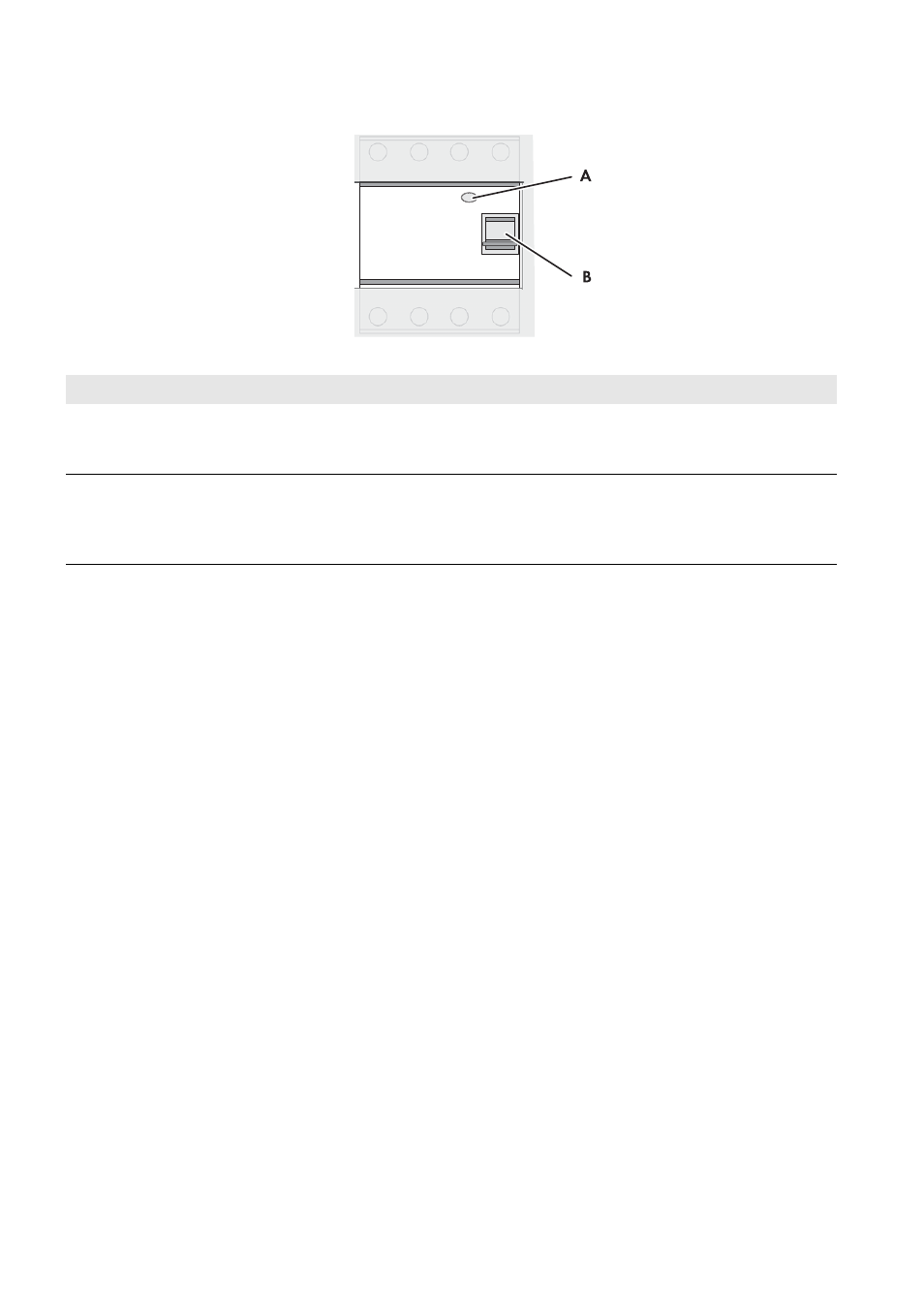

Figure 4 : Aperçu du dispositif à courant différentiel résiduel
4.2 Mise à la terre dans le système multicluster
Sur les réseaux TN-S, TN-C-S et TT, le conducteur de neutre doit être mis à la terre pour servir de protection en cas de
contact indirect de pièces conductrices. Sur le système multicluster, vous disposez des options suivantes pour la mise à
la terre du conducteur de neutre :
• Si le système multicluster utilise un générateur comme source constituant un réseau électrique, il doit être mis à la
terre hors de la Multicluster Box, côté générateur.
• Si le système multicluster est raccordé au réseau électrique public, le système est mis à la terre par l’intermédiaire du
le réseau électrique public en exploitation du réseau en parallèle. En cas de panne du réseau, le système multicluster
doit cependant pouvoir se déconnecter du réseau électrique public. Dans ce cas, seuls les conducteurs de ligne sont
déconnectés et, en cas de déconnexion de tous les pôles, les conducteurs de ligne et le conducteur de neutre sont
déconnectés.
En cas de déconnexion de tous les pôles, le système multicluster ainsi que les conducteurs de ligne et conducteur de
neutre sont déconnectés du réseau électrique public lorsque survient une panne du réseau. Le conducteur de neutre n’est
pas mis à la terre dans le réseau électrique du système multicluster à la suite de la déconnexion. C’est la raison pour
laquelle, dans les systèmes multicluster avec déconnexion de tous les pôles, le contacteur de mise à la terre de la
Multicluster Box doit mettre le conducteur de neutre à la terre en cas de panne du réseau. Le contacteur de mise à la
terre fournit la protection nécessaire en cas de contact indirect de pièces conductrices. Le contacteur de mise à la terre
présente une sécurité intégrée.
Lorsque le conducteur de neutre du système multicluster est relié au réseau électrique public, aucune mise à la terre
supplémentaire ne doit avoir lieu dans le réseau électrique du système multicluster. C’est pourquoi le contacteur de mise
à la terre de la Multicluster Box déconnecte le conducteur de neutre du potentiel de terre lorsque la NA Box ou la
Grid Connect Box relie le système multicluster au réseau électrique public.
En cas d’utilisation de la Grid Connect Box, il convient de veiller à ce que la déconnexion de tous les pôles soit désactivée
(voir instructions d’emploi de la Grid Connect Box). Si la déconnexion de tous les pôles doit être supprimée, le réseau
électrique public doit être un réseau TN-C-S. Le système multicluster ne doit pas être exploité dans ce cas sur un réseau
TT ou TN-S.
Position Désignation Explication
A Touche de contrôle Il convient de vérifier régulièrement que le dispositif à
courant différentiel résiduel fonctionne de façon
irréprochable (voir chapitre 10.1, page 36).
B Levier de commande Position « en haut » : MARCHE - Le dispositif à courant
différentiel résiduel est activé.
Position « en bas » : ARRÊT - Le dispositif à courant
différentiel résiduel s’est déclenché ou est désactivé.
