SMA America, LLC 9 Maintenance
Instructions d’installation SB6-11TL-US-IA-fr-13 67
9.5.2 Varistances AC
1. Débranchez le Sunny Boy côtés AC et DC.
2. Attendez 5 minutes jusqu’à ce que les composants aient refroidis.
3. Ouvrez le DC Disconnect comme décrit au chapitre 8.3 « Ouverture du DC Disconnect », page 58.

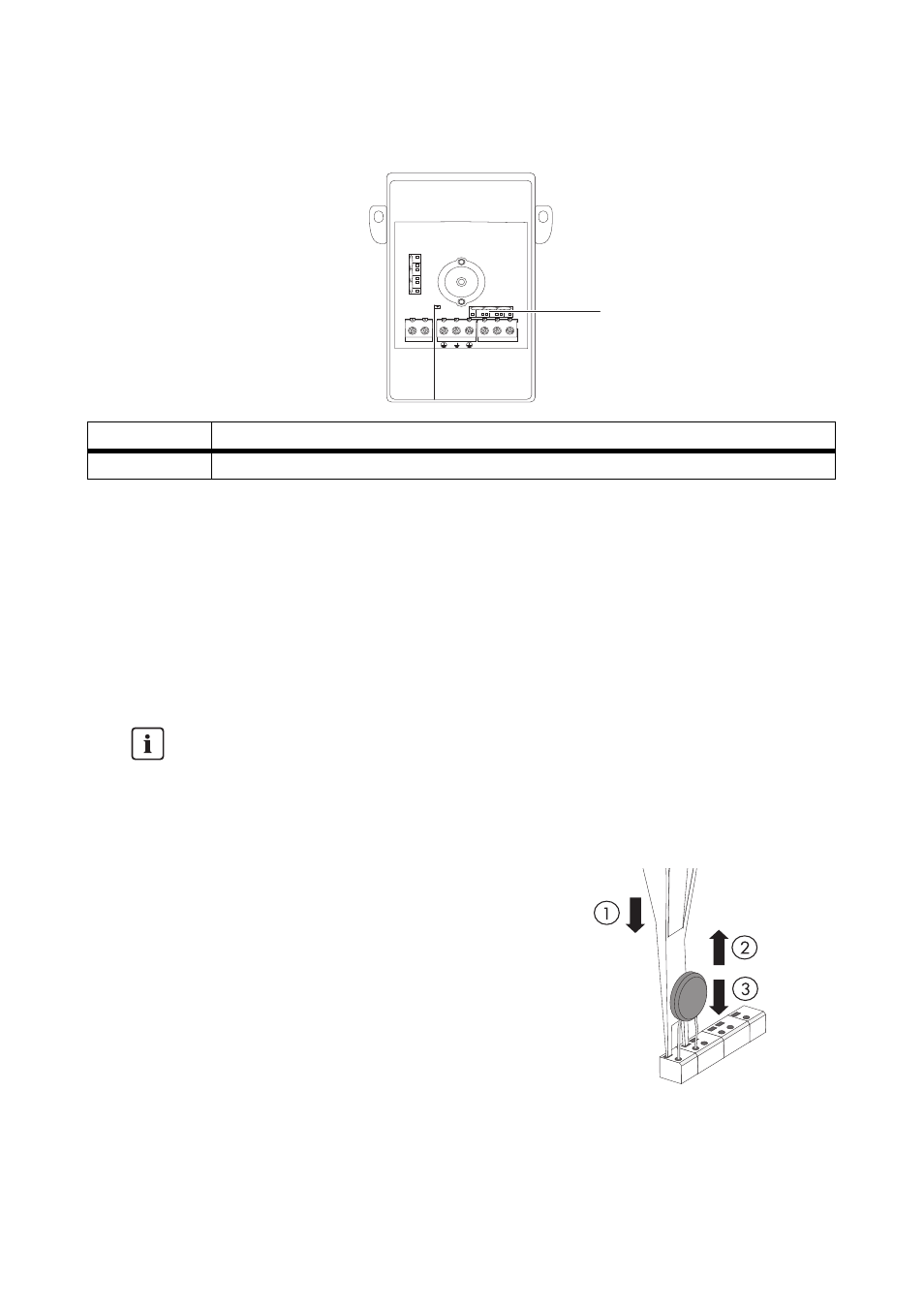

4. Vérifiez l’absence de tension au niveau des varistances AC (A).
5. Contrôlez que les varistances AC (A) ne présentent pas de décoloration ou de dommages
apparents.
✖ En cas de décoloration ou de dommages sur une varistance AC, toutes les varistances AC
doivent être remplacées :
– Introduisez l’outil d’insertion dans l’ouverture
rectangulaire de la borne (1).
– Retirez la varistance AC (2).
– Enfichez la nouvelle varistance AC dans la
borne (3).
– Retirez l’outil d’insertion des ouvertures des
contacts de borne.
6. Assurez-vous que toutes les varistances AC sont fermement positionnées dans les bornes.
7. Fermez le DC Disconnect comme décrit au chapitre 8.4 « Fermeture du DC Disconnect », page 59.
☑ Le contrôle et le remplacement des varistances AC sont maintenant terminés.
Position Description
A Varistances AC
Utilisez uniquement des pièces de rechange de SMA
• Remplacez toujours le jeu complet de varistances AC.
• Vous trouverez le numéro de commande au chapitre 12 « Pièces de rechange et
accessoires », page 88.
-
+ L1 L2 N
A
