Principe d’une installation photovoltaïque avec un Sunny Boy
Le Sunny Boy ne doit être utilisé qu’avec des générateurs photovoltaïques (panneaux et câblage) à
isolement total. Hormis les panneaux photovoltaïques, ne raccordez aucune autre source d’énergie
au Sunny Boy.
Dimensionnement de l’installation photovoltaïque
Lors du dimensionnement de l’installation photovoltaïque, assurez-vous que les valeurs se trouvent en
permanence dans la plage de fonctionnement autorisée de chaque composant. Utilisez le logiciel
« Sunny Design » gratuit disponible sur www.SMA-America.com pour le dimensionnement de
l’installation photovoltaïque.

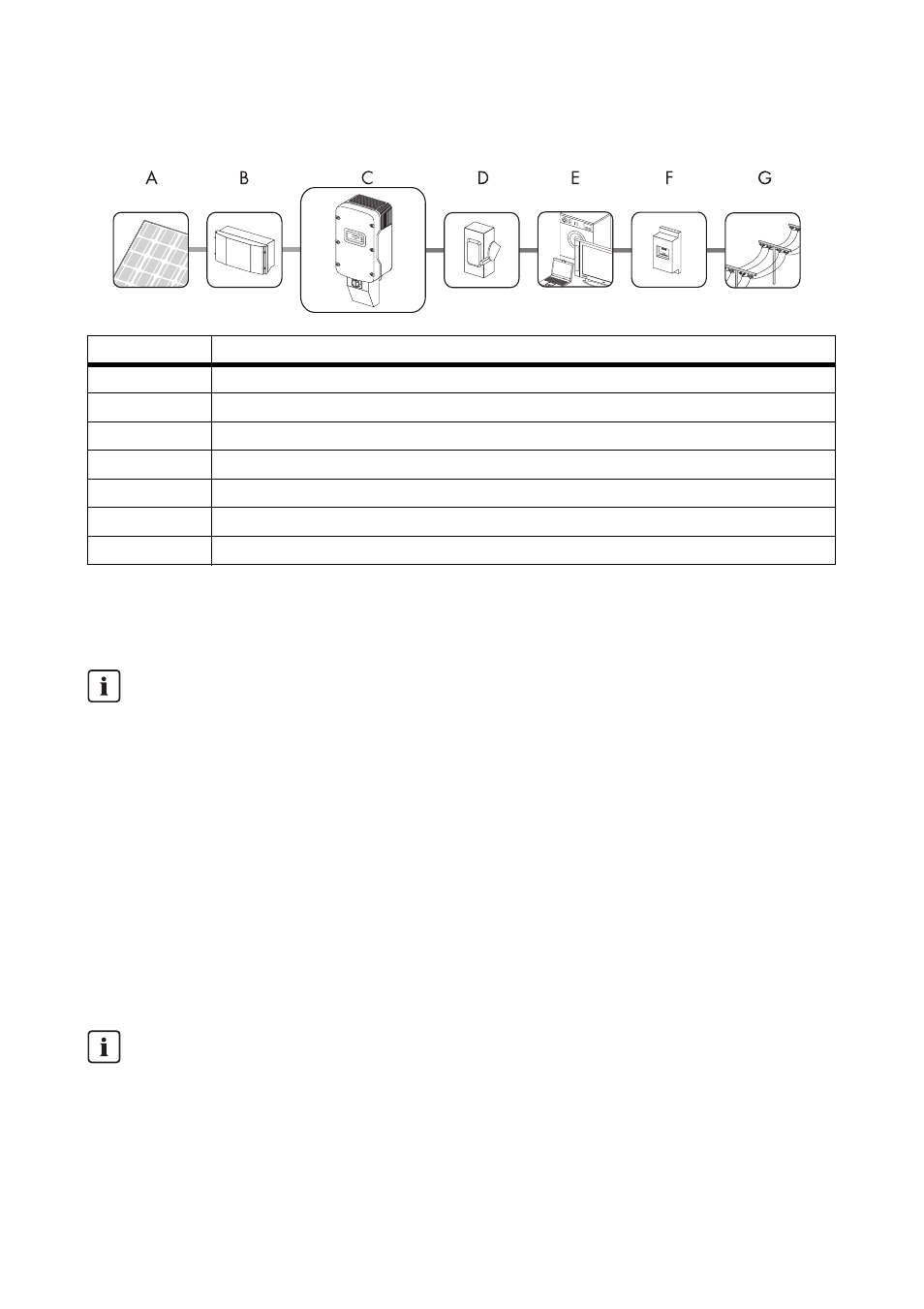

Position Description
A Panneaux photovoltaïques
B Sunny Boy Combiner Box
C Sunny Boy avec DC Disconnect
D Disjoncteur à coupure en charge AC
E Appareil consommateur
F Compteur d’énergie
G Réseau électrique public
Courants de fuite capacitifs
Les panneaux photovoltaïques d’une grande capacité à la terre, par exemple les panneaux à
couche mince, ne doivent être utilisés que si leur capacité de couplage est inférieure à 2 µF.
Durant l’injection dans le réseau électrique public, un courant de fuite se déplace des cellules
vers la terre. La quantité de courant dépend de la façon dont les modules ont été installés et
de la météo. Ce courant de fuite ne doit pas dépasser 50 mA, sinon l’onduleur se déconnecte
automatiquement du réseau électrique public.
Le Sunny Boy 6000TL-US, 7000TL-US, 8000TL-US, 9000TL-US, 10000TL-US et
11000TL-US est un onduleur sans transformateur
Il ne dispose d’aucune séparation galvanique.
Les panneaux photovoltaïques doivent être au minium dimensionnés pour la tension
d’installation photovoltaïque maximale.
