SMA SB 6000TL‑US Installation - Manuel (Page 42)

5 Raccordement électrique SMA America, LLC
42 SB6-11TL-US-IA-fr-13 Instructions d’installation
7. Serrez tous les câbles dans les blocs de raccordement du Sunny Boy à un couple de 40 in.-lbs.
(4.5 Nm).
8. Vérifiez que tous les raccordements sont câblés correctement et sont serrés fermement comme
il se doit. Tirez sur les câbles pour vous assurer qu’ils sont correctement fixés aux bornes.
9. Fermez le DC Disconnect comme décrit au chapitre 8.4 « Fermeture du DC Disconnect », page 59.
10. Fermez le Sunny Boy comme décrit au chapitre 8.4 « Fermeture du DC Disconnect », page 59.
☑ Les câbles DC sont à présent raccordés au Sunny Boy.
5.6 Communication
Le Sunny Boy peut être équipé d’une interface de communication pour communiquer avec les produits
de communication SMA.
Vous trouverez de plus amples informations ainsi qu’une liste des produits de communication
applicables sur www.SMA-America.com.
4. Ouvrez les bornes à vis complètement en les
tournant dans le sens inverse des aiguilles d’une
montre à l’aide d’un tournevis.

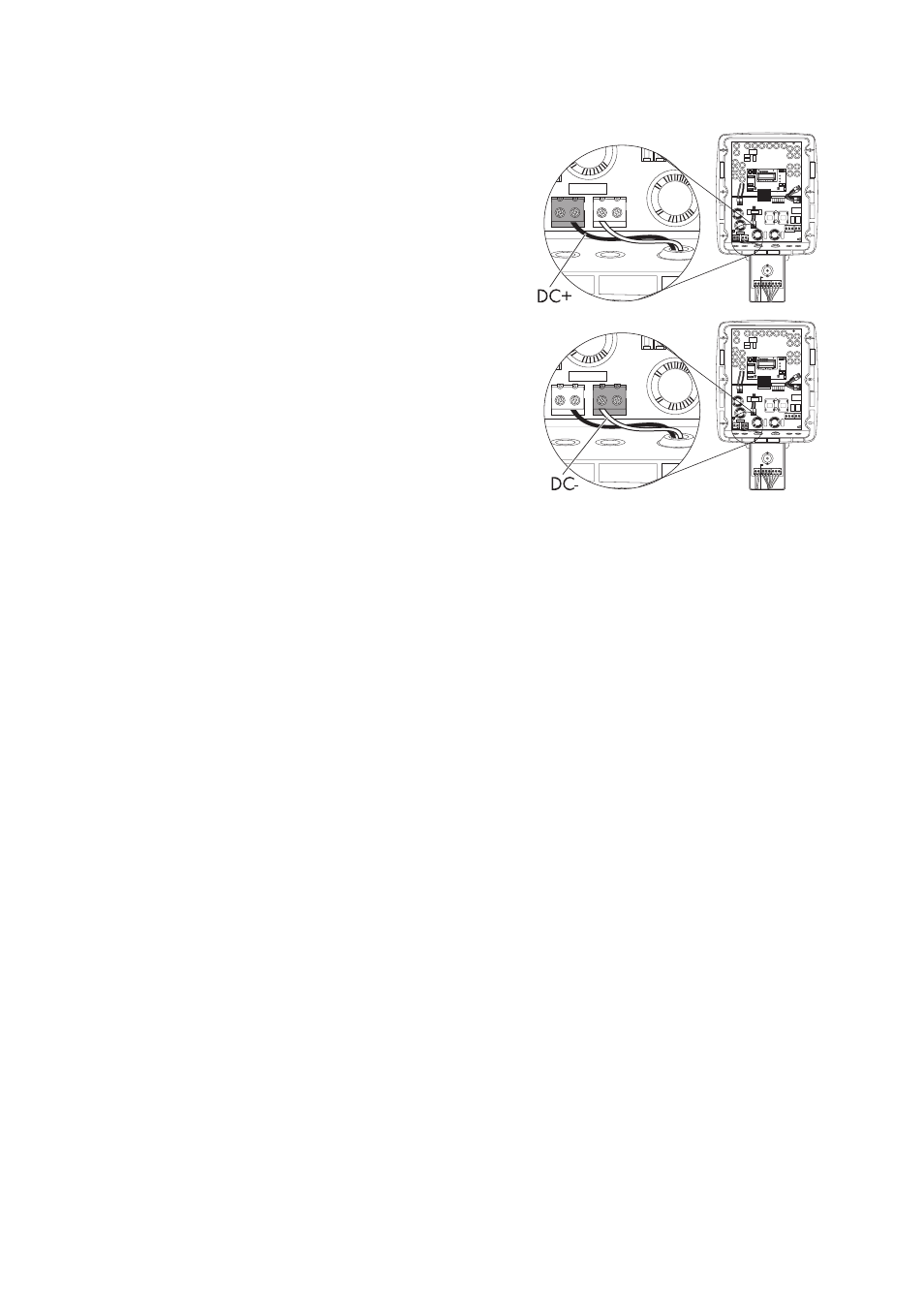

5. Raccordez le câble DC positif à la borne identifiée
par DC+ dans le Sunny Boy.
6. Raccordez le câble DC négatif à la borne identifiée
par DC- dans le Sunny Boy.
