SMA America, LLC 5 Raccordement électrique
Instructions d’installation SB6-11TL-US-IA-fr-13 33
*seulement SB 6000TLUS-12/SB 7000TLUS-12/SB 8000TLUS-12/SB 9000TLUS-12/SB 10000TLUS-12/SB 11000TLUS-12

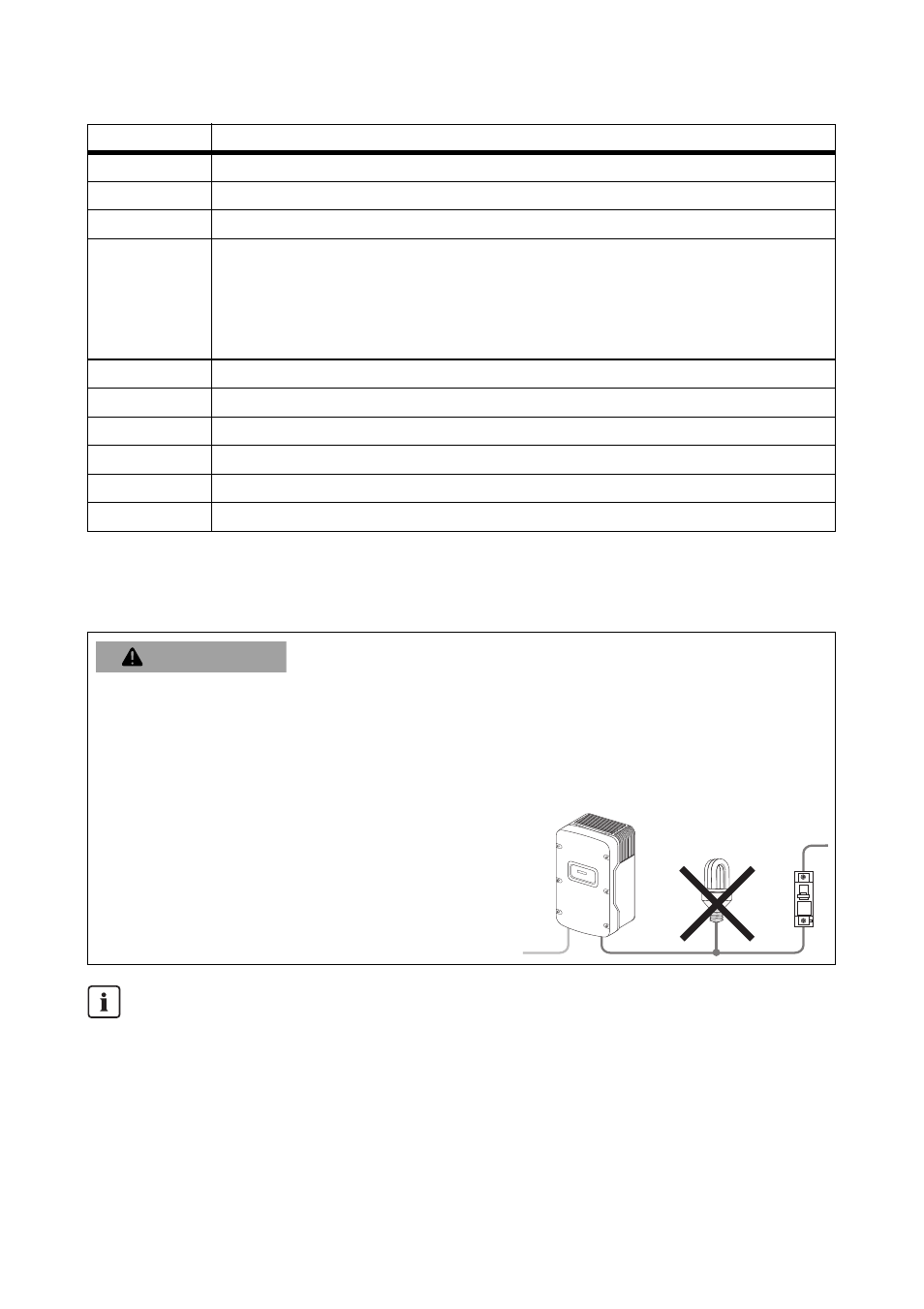

5.4 Raccordement AC
H Sunny Boy : bornes de conducteur sortie AC (N, L1 et L2)
I Borne de varistance AC avec varistances AC
K DC Disconnect : bornes de conducteur sortie AC (N, L1 et L2)
L DC Disconnect : borne de terre pour le raccordement d’un :
• Conducteurs de protection
• Conducteur de protection d’appareil DC
• Conducteur de protection d’appareil AC
M DC Disconnect : borne DC+
N DC Disconnect : borne DC −
O Borne de varistance DC avec varistances DC*
P Sunny Boy : borne DC −
Q Sunny Boy : borne DC+
R Borne pour la communication optionnelle (RS485)
"55&/5*0/
Risque d’incendie
Une surintensité peut entraîner un feu de câble.
• Sécurisez l’installation électrique côté AC. Respectez la puissance maximale de fusible des
différents types d’onduleurs (voir chapitre 11 « Données techniques », page 70).
• Ne raccordez pas plus d’un onduleur à
un disjoncteur miniature.
• Installez un disjoncteur miniature séparé pour
chaque appareil consommateur. Ne raccordez
pas de lignes en dérivation aux disjoncteurs
miniatures.
Installations électriques
Toutes les installations électriques doivent être réalisées conformément aux normes électriques
locales en vigueur et au National Electrical Code
®
(NE, ANSI/NFPA 70).
Voir National Electrical Code
®
, paragraphe 690-64(b) (2).
Pour les installations au Canada, veuillez tenir compte des normes canadiennes en vigueur.
Position Description
