5 Raccordement électrique SMA America, LLC
40 SB6-11TL-US-IA-fr-13 Instructions d’installation
5.5.1 Exigences en matière de câbles DC
Câblage DC vers la Combiner Box
• Utilisez du fil de cuivre dimensionné pour 10 à 6 AWG (6 à 16 mm²) et 194°F (90°C).
Câblage DC entre la Combiner Box et l’onduleur
• Utilisez du fil de cuivre dimensionné pour min. 8 AWG (10 mm²) et 194°F (90°C).
5.5.2 Raccordement des câbles DC dans le DC Disconnect
1. Posez un conduit de câbles entre la Sunny Boy Combiner Box et le DC Disconnect
(voir chapitre 5.2 « Introduction des câbles dans le DC Disconnect », page 31).
2. Ouvrez le DC Disconnect comme décrit au chapitre 8.3 « Ouverture du DC Disconnect », page 58.
3. Tirez les câbles DC de la Sunny Boy Combiner Box dans le DC Disconnect à travers le conduit
de câbles.

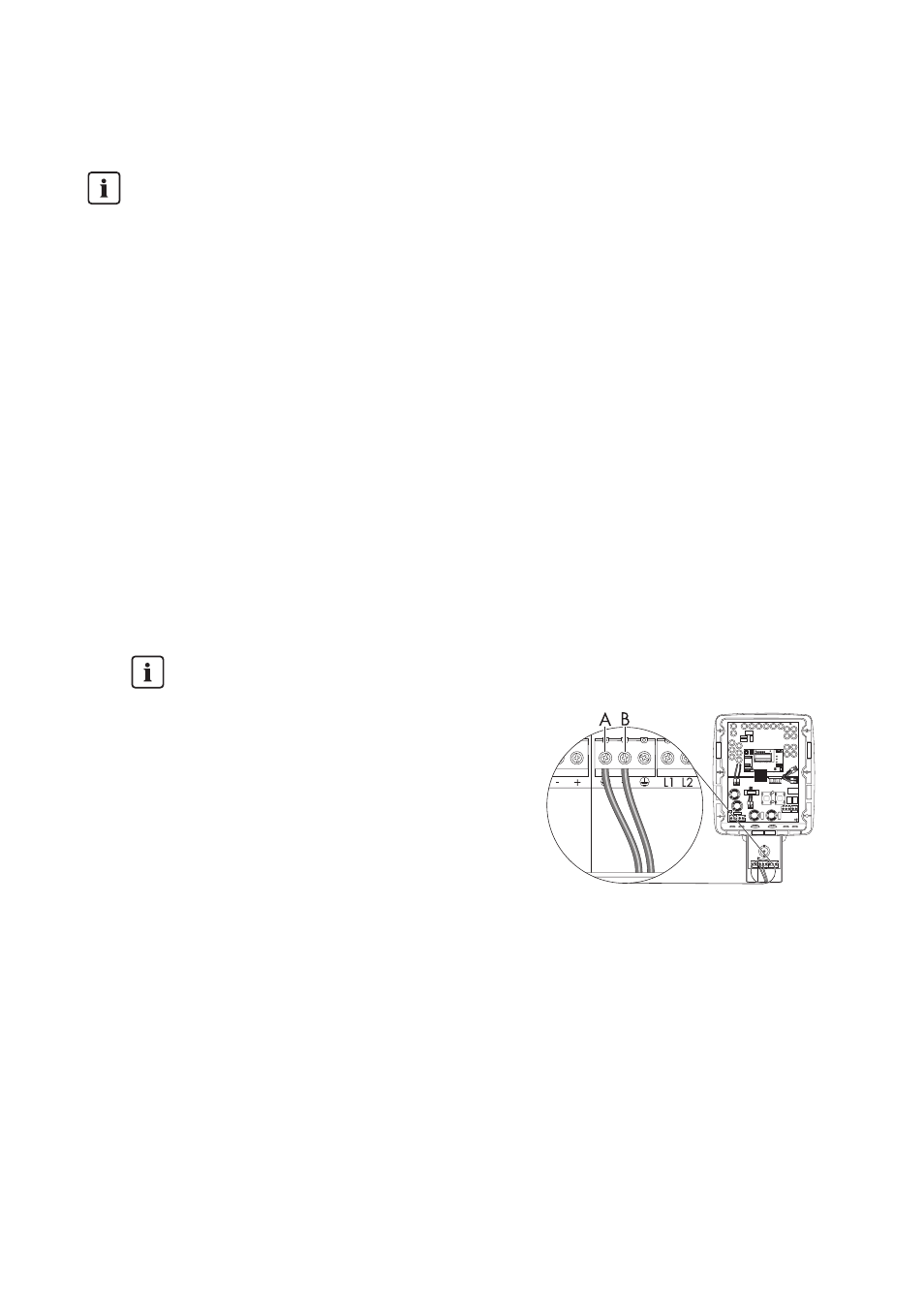

4. Raccordez le conducteur de protection à la borne
(B) du conducteur de protection.
Si nécessaire : raccordez le câble de mise à la
terre du cadre photovoltaïque à la borne (A) du
conducteur de protection.
Utilisez exclusivement du fil souple ou rigide
• Utilisez le logiciel « Sunny Design » gratuit disponible sur www.SMA-America.com pour
le dimensionnement de l’installation photovoltaïque.
Ouvrez les bornes complètement avant d’introduire les câbles
