SMA America, LLC 4 Montage
Instructions d’installation SB6-11TL-US-IA-fr-13 27

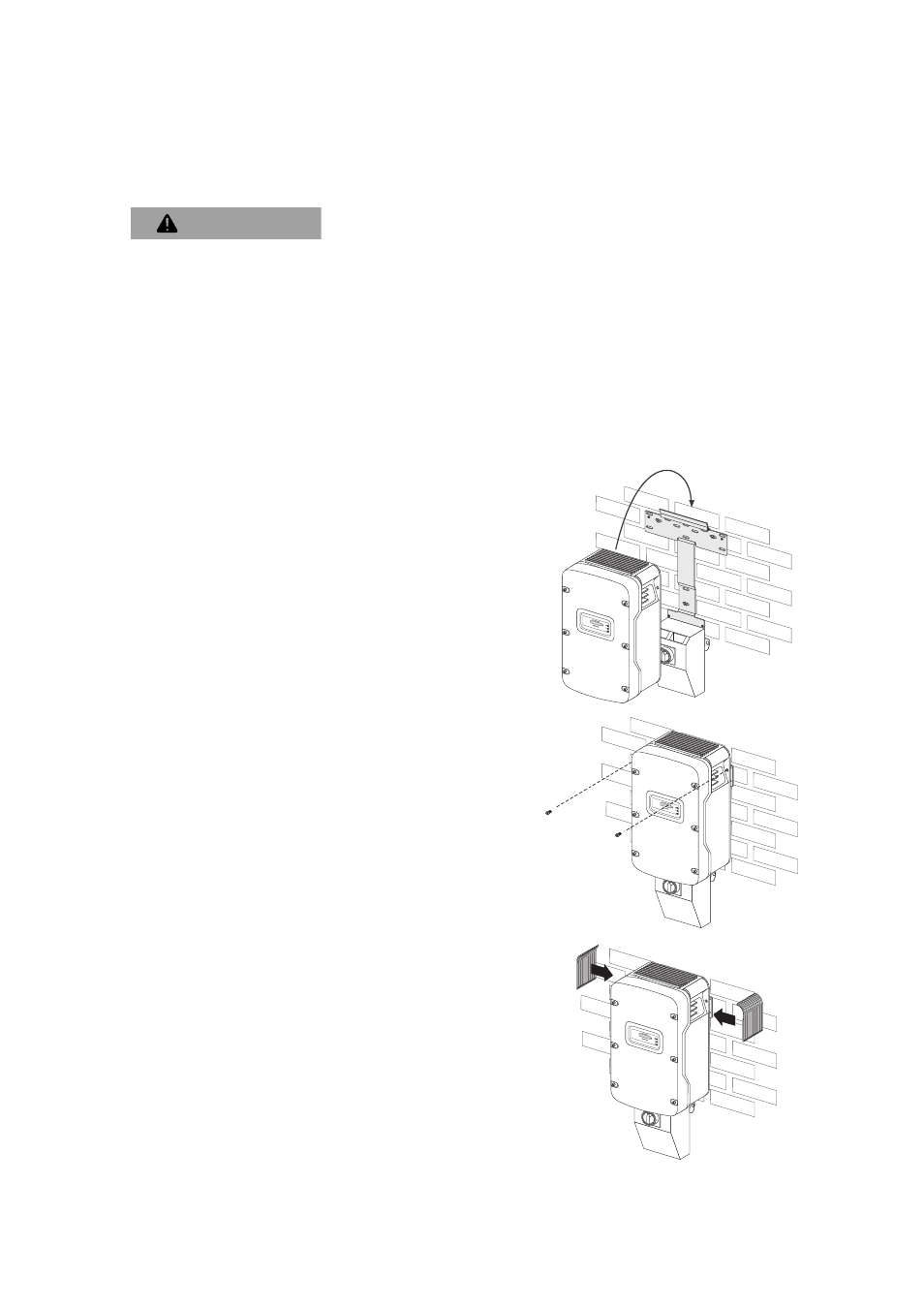

4.3.1 Montage du Sunny Boy sur le support mural
1. Retirez les protections de poignée sur les côtés gauche et droit du Sunny Boy.
2. "55&/5*0/
Chute du Sunny Boy en raison d’un montage non conforme
Contusions et fractures à cause du poids élevé du Sunny Boy.
• Transportez le Sunny Boy à 2 personnes au niveau des poignées latérales en haut et en
bas.
ou
• Glissez une tige d’acier d’un diamètre maximal de 1
1
/
4
in. (30 mm) en haut à travers
les ouvertures du boîtier. Transportez le Sunny Boy à deux personnes.
3. Accrochez le Sunny Boy au support mural à l’aide
de l’ouverture située à l’arrière du boîtier. Le Sunny
Boy doit être positionné de façon centrée sur le
support mural.
4. Vissez le Sunny Boy des deux côtés sur le support
mural à l’aide des vis fournies.
5. Serrez les vis dans le sens des aiguilles d’une montre
à un couple de 44 in.-lbs. (5 Nm).
6. Insérez les protections de poignée sur les poignées.
Afin d’assurer la bonne affectation des grilles de
ventilation, vous trouverez sur la face intérieure les
indications « rechts/right » (droite) et « links/left »
(gauche).
Les grilles de ventilation empêchent que de la
salissure et des insectes pénètrent dans l’onduleur et
peuvent être commandées ultérieurement auprès de
SMA si nécessaire. Voir chapitre 12 « Pièces de
rechange et accessoires », page 88.
