SMA America, LLC 5 Raccordement électrique
Instructions d’installation SB6-11TL-US-IA-fr-13 35
Interrupteur-sectionneur
Installez pour chaque onduleur un disjoncteur miniature séparé, afin qu’un onduleur en charge puisse
être coupé en toute sécurité. Le dimensionnement maximal autorisé figure dans les données
techniques (11 « Données techniques », page 70).
5.4.1 Raccordement des câbles AC dans le DC Disconnect
1. Ouvrez tous les disjoncteurs-protecteurs AC et DC ainsi que les interrupteurs-sectionneurs.
2. Ouvrez le fusible principal dans la boîte à fusibles.
3. Assurez-vous qu’il n’existe aucune tension entre la sortie du fusible et la barre de terre.
Utilisez un multimètre. La tension mesurée doit être de 0 V.
4. Ouvrez le DC Disconnect comme décrit au chapitre 8.3 « Ouverture du DC Disconnect », page 58.
5. Ouvrez une ouverture défonçable appropriée sur la partie inférieure du DC Disconnect.
6. Posez un conduit de câbles entre la boîte à fusibles et le DC Disconnect
(voir chapitre 5.2 « Introduction des câbles dans le DC Disconnect », page 31).
7. Tirez les câbles AC de la boîte à fusibles dans le DC Disconnect à travers le conduit de câbles.
136%&/$&
Éléments fusibles à vis comme interrupteur-sectionneur
Le Sunny Boy peut être endommagé lors d’une coupure en charge.
• Utilisez un interrupteur-sectionneur ou un disjoncteur miniature certifié UL comme dispositif de
coupure en charge.
• N’utilisez pas d’élément fusible à vis comme interrupteur-sectionneur.
Ouvrez les bornes complètement avant d’introduire les câbles

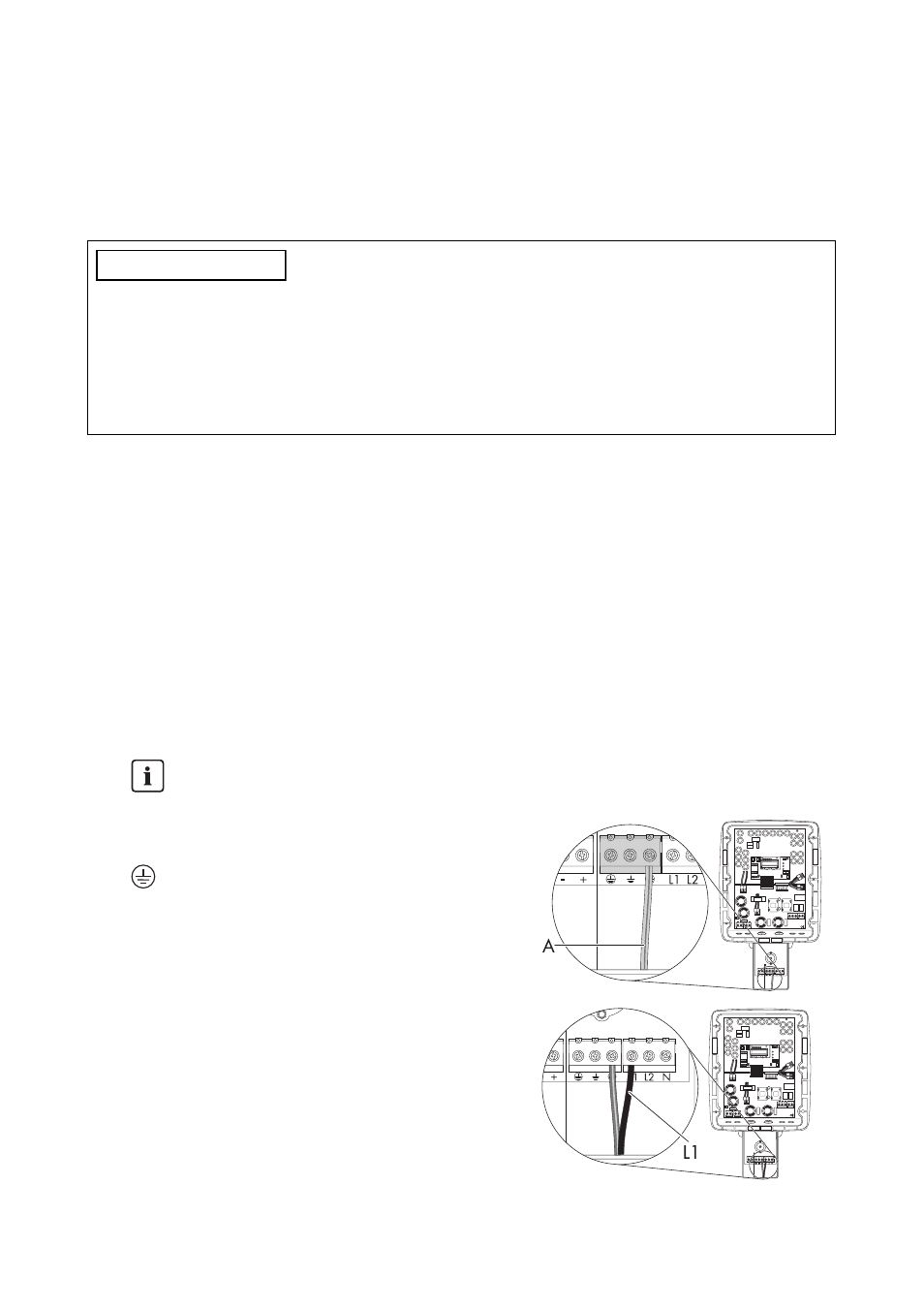

8. Raccordez le conducteur de protection des
appareils AC à la borne PE identifiée par le symbole
dans le DC Disconnect.
9. Raccordez le conducteur L1 (conducteur AC 1) à la
borne L1.
