5 Raccordement électrique SMA America, LLC
34 SB6-11TL-US-IA-fr-13 Instructions d’installation
Configuration de réseau
Le tableau suivant indique les configurations de réseau possibles pour les différents types d’onduleur :
*sauf SB 11000TLUS-12
Exigences en matière de câbles AC
Les câbles doivent être dimensionnés conformément aux directives locales et nationales en vigueur.
Ces directives influencent les exigences relatives à la section de conducteur minimale.
Le dimensionnement des câbles dépend, entre autres, des facteurs d’influence suivants : courant
nominal AC, type de câble, longueur du câble, type de pose du câble, faisceaux de câbles,
température ambiante et pertes maximales au niveau du câble.
Type d’onduleur Tension
208 V WYE 240 V Split Phase
SB xxxxTLUS-10 ✓ ‒
SB xxxxTLUS-12 ✓ * ✓
Pour toutes les configurations de réseau, un conducteur de neutre doit être raccordé.
Utilisez exclusivement du fil souple ou rigide
• N’utilisez pas de fil torsadé fin.
Température ambiante
Plus la température ambiante est élevée, plus la puissance dissipée est grande.
• Sur les lieux d’installation présentant des températures ambiantes élevées, utilisez des
câbles avec une grande section de câble.
Type de pose
Durant le fonctionnement, les câbles s’échauffent. Si plusieurs câbles se trouvent dans le même
conduit, la température de tous les câbles augmente.
• Utilisez des câbles avec une grande section de conducteur lorsque vous posez plusieurs
câbles dans le même conduit.

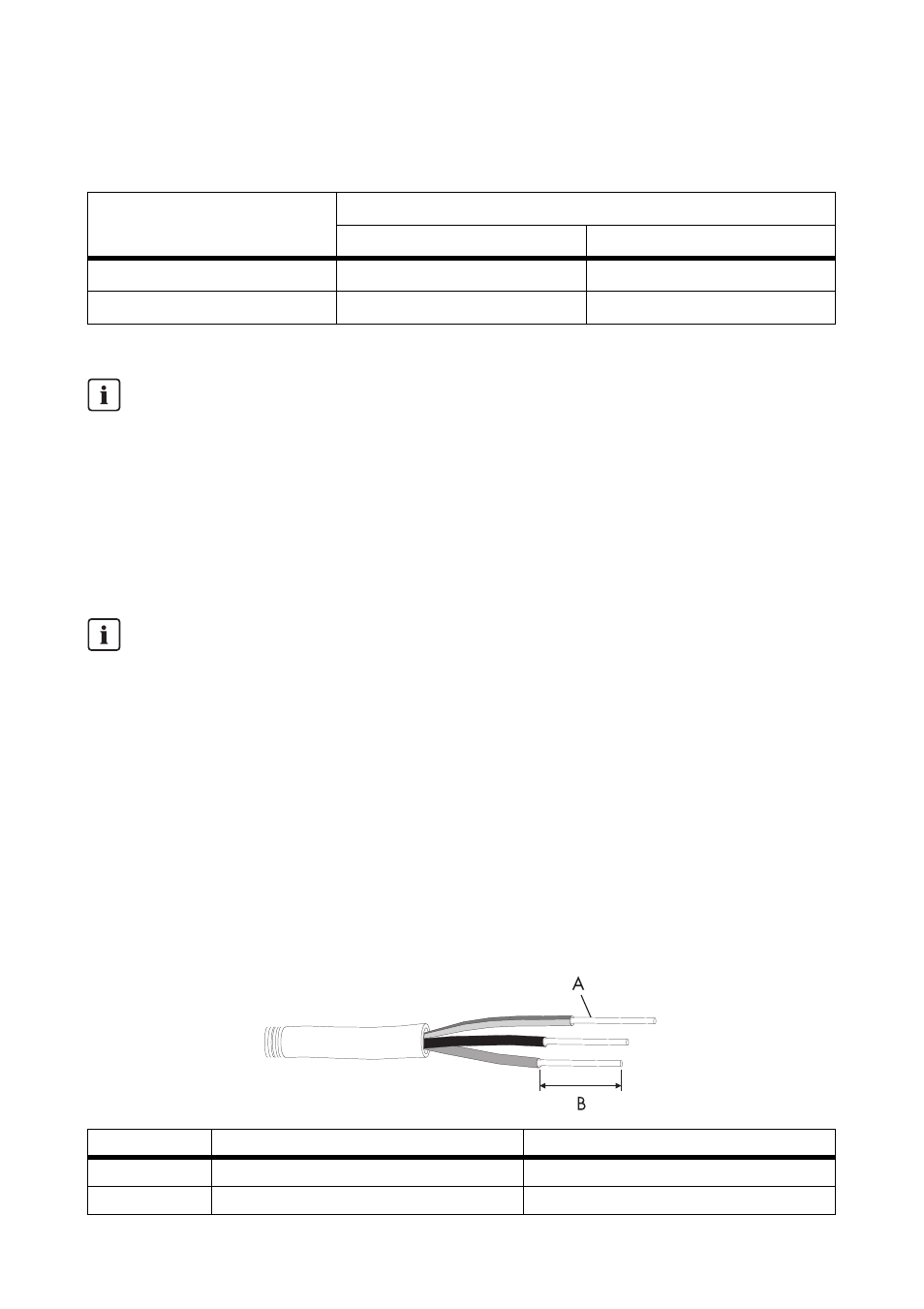

Position Nom Valeur
A Section de conducteur 6 à 2 AWG (16 à 35 mm²)
B Dénudage
3
⁄
4
in. (18 mm)
