7 Affichages sur l’écran et messages SMA America, LLC
54 SB6-11TL-US-IA-fr-13 Instructions d’installation

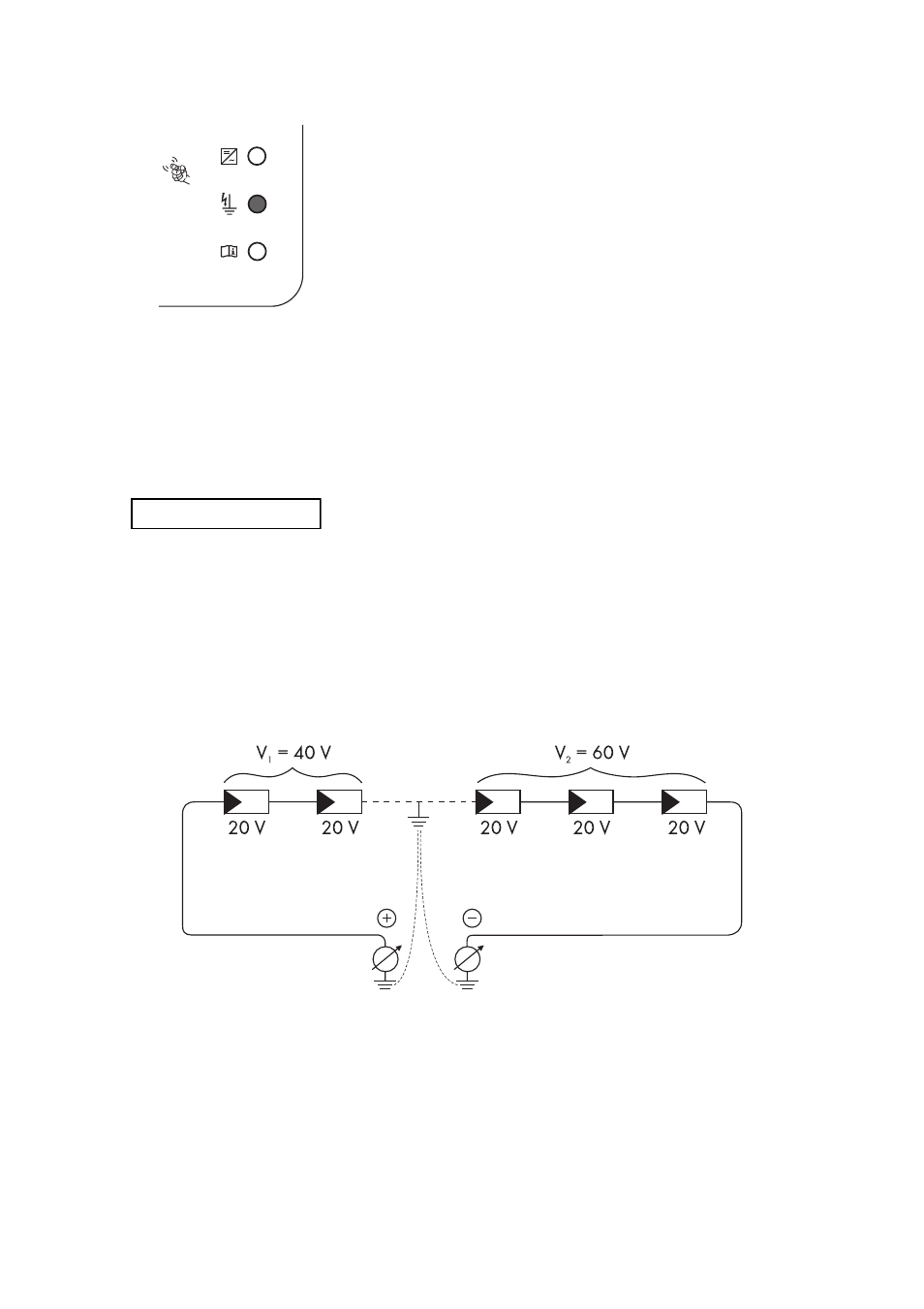

Lorsque la DEL rouge est allumée en continu, il existe un défaut à la terre dans le générateur
photovoltaïque.
1. Débranchez le Sunny Boy côtés AC et DC comme décrit au chapitre 8.1 « Ouverture du Sunny
Boy », page 55.
2. Mesurez les tensions entre le pôle positif et le pôle négatif d’un string par rapport au potentiel
de terre.
✖ Si une tension est mesurée, il existe un défaut à la terre dans le string correspondant.
• La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le pôle négatif par rapport au potentiel de terre.
Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau.
4. Répétez l’étape 2 pour chaque string.
5. Éliminez le défaut à la terre dans le string concerné.
6. Redémarrez le Sunny Boy comme décrit au chapitre 8.2 « Fermeture du Sunny Boy », page 56.
3. 136%&/$&
Endommagement de l’appareil de mesure en raison d’une surtension
• Utilisez un appareil de mesure avec une plage de tension d’entrée DC d’au moins 600 V.
