SMA America, LLC 5 Raccordement électrique
Instructions d’installation SB6-11TL-US-IA-fr-13 37

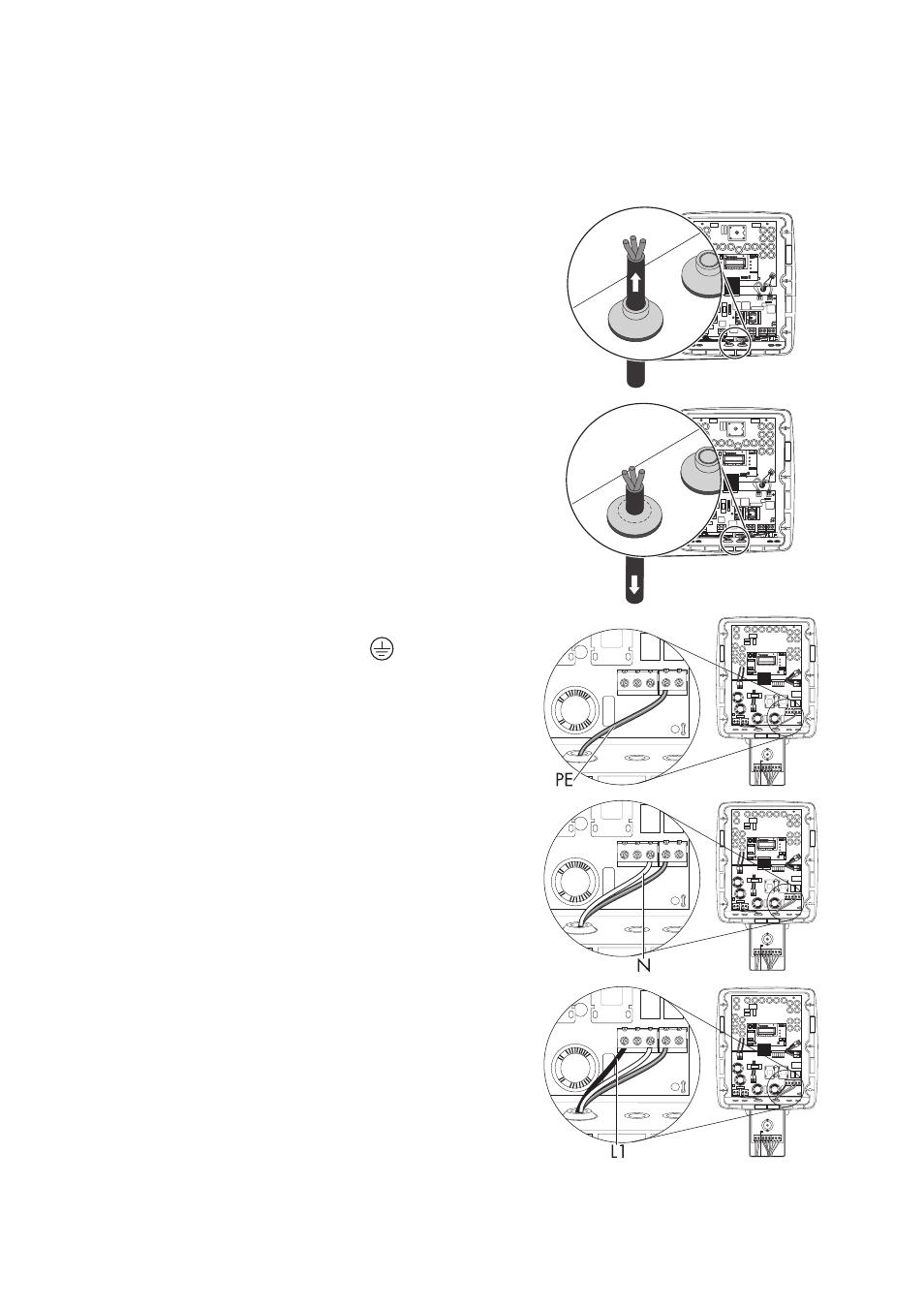

5.4.2 Raccordement des câbles AC dans le Sunny Boy
1. Ouvrez le Sunny Boy comme décrit au chapitre 8.1 « Ouverture du Sunny Boy », page 55.
2. Faites passer le câble dans l’onduleur à travers le
passe-câble en caoutchouc.
3. Retirez légèrement le câble pour obturer le passe-
câble en caoutchouc.
4. Raccordez le câble vert-jaune du DC Disconnect à la
borne identifiée par le symbole .
5. Raccordez le câble blanc du DC Disconnect à la
borne identifiée par N.
6. Raccordez le câble noir du DC Disconnect à la
borne identifiée par L1.
2 3 5 7 A B + -
24 0 V 27 7 V 20 8 V
2 3 5 7 A B + -
24 0 V 27 7 V 20 8 V
