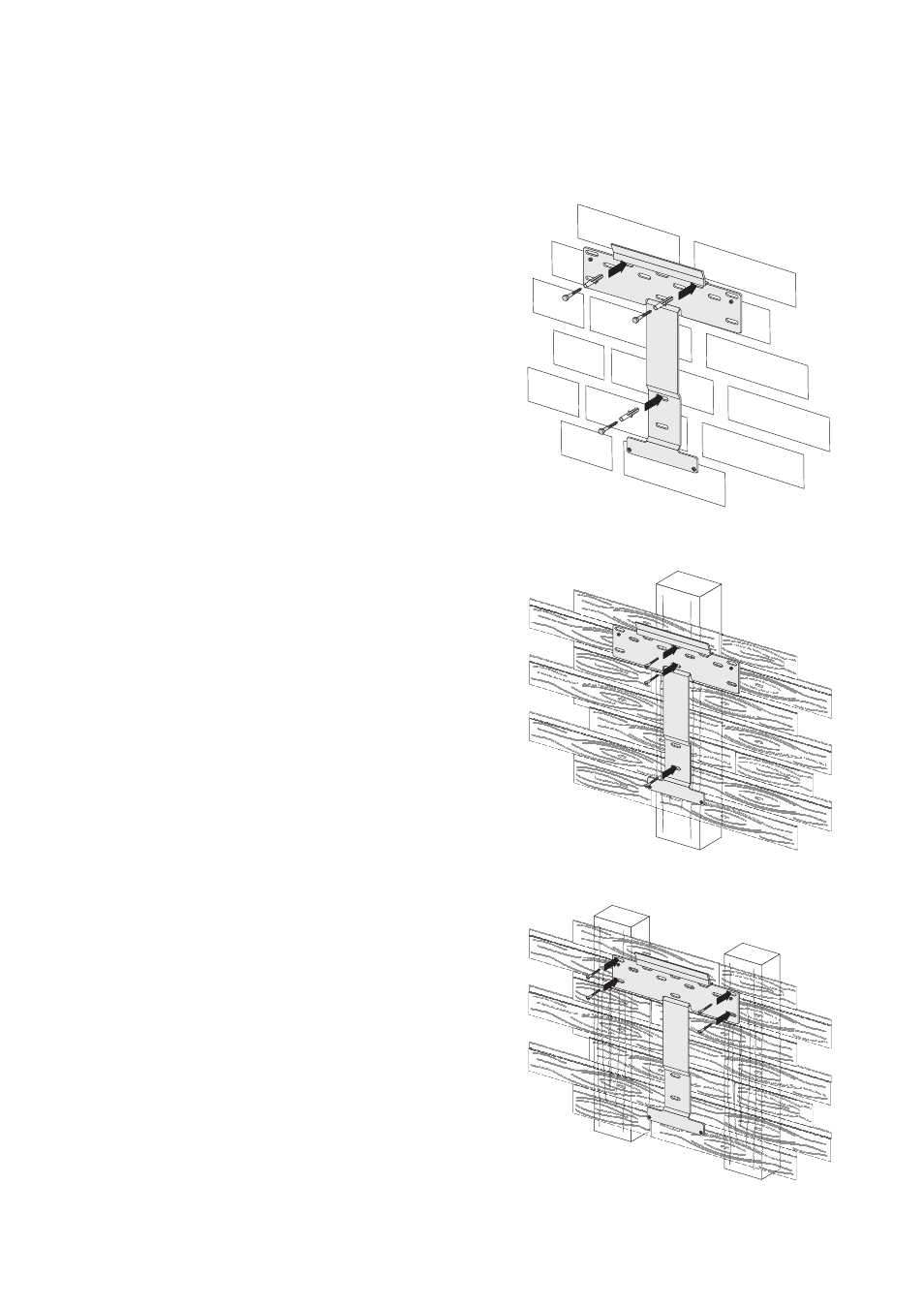

4.2.1 Possibilités de montage du support mural
Montage sur un mur en pierre
Fixez le support mural à l’aide d’au moins 3 vis. Les vis
sur le support mural sont positionnées comme suit :
• 1 vis sur le côté supérieur gauche.
• 1 vis sur le côté supérieur droit.
• 1 vis en bas.
Montez le support mural comme décrit au chapitre 4.2.2
« Montage du support mural », page 24.
Montage sur un mur en bois avec un montant ou sur une poutre
Fixez le support mural à l’aide d’au moins 3 vis. Les vis
sur le support mural sont positionnées comme suit :
• 2 vis en haut de manière centrée.
• 1 vis en bas.
Montez le support mural comme décrit au chapitre 4.2.2
« Montage du support mural », page 24.
Montage sur un mur en bois avec deux montants
Fixez le support mural à l’aide d’au moins 4 vis. Les vis
sur le support mural sont positionnées comme suit :
• 2 vis sur le côté supérieur gauche.
• 2 vis sur le côté supérieur droit.
Utilisez les quatre trous de montage extérieurs sur les
côtés gauche et droit du support mural.
Montez le support mural comme décrit au chapitre 4.2.2
« Montage du support mural », page 24.
