SMA America, LLC 5 Raccordement électrique
Instructions d’installation SB6-11TL-US-IA-fr-13 41
9. Serrez tous les câbles dans les blocs de raccordement du DC Disconnect à un couple de
40 in.-lbs. (4.5 Nm).
10. Vérifiez que toutes les bornes sont câblées correctement et que les câbles sont bien fixés.
☑ Les câbles DC sont à présent raccordés au DC Disconnect.
5.5.3 Raccordement des câbles DC dans le Sunny Boy
1. Ouvrez le Sunny Boy comme décrit au chapitre 8.1 « Ouverture du Sunny Boy », page 55.
5. Contrôlez la polarité des raccordements des
panneaux photovoltaïques et assurez-vous que la
tension d’entrée maximale du Sunny Boy n’est pas
dépassée.
6. Ouvrez complètement les bornes à vis en tournant
les vis dans le sens inverse des aiguilles d’une montre
à l’aide d’un tournevis.

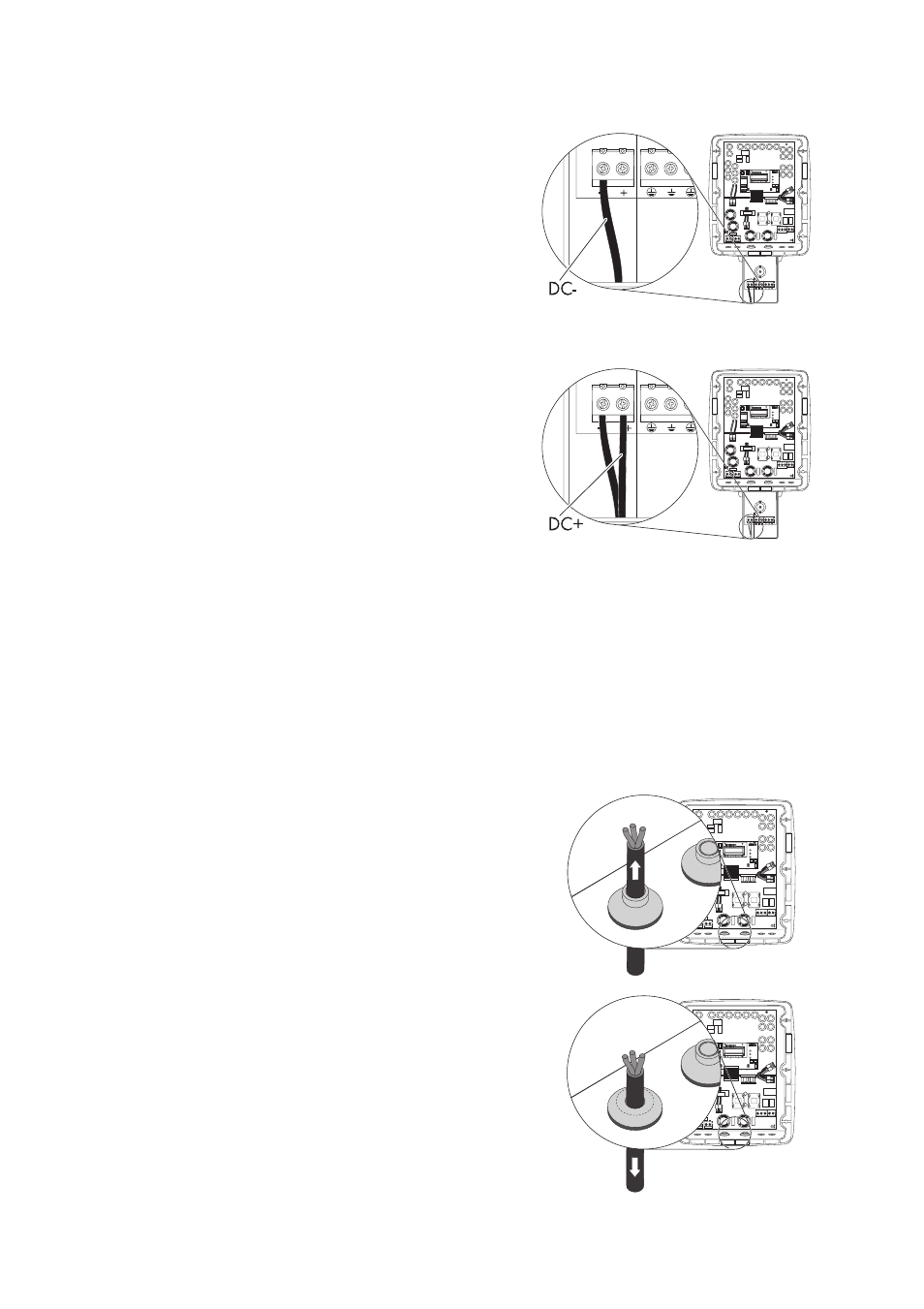

7. Raccordez les câbles DC négatifs (A) à la borne
identifiée par – dans le DC Disconnect.
8. Raccordez les câbles DC positifs (A) à la borne
identifiée par + dans le DC Disconnect.
2. Poussez les câbles DC du DC Disconnect dans le
Sunny Boy à travers le passe-câble d’étanchéité, afin
de transpercer le passe-câble d’étanchéité.
N’utilisez pas d’outil tranchant pour transpercer le
passe-câble d’étanchéité.
3. Retirez légèrement le câble pour obturer le passe-
câble d’étanchéité.
