5 Raccordement électrique SMA America, LLC
32 SB6-11TL-US-IA-fr-13 Instructions d’installation

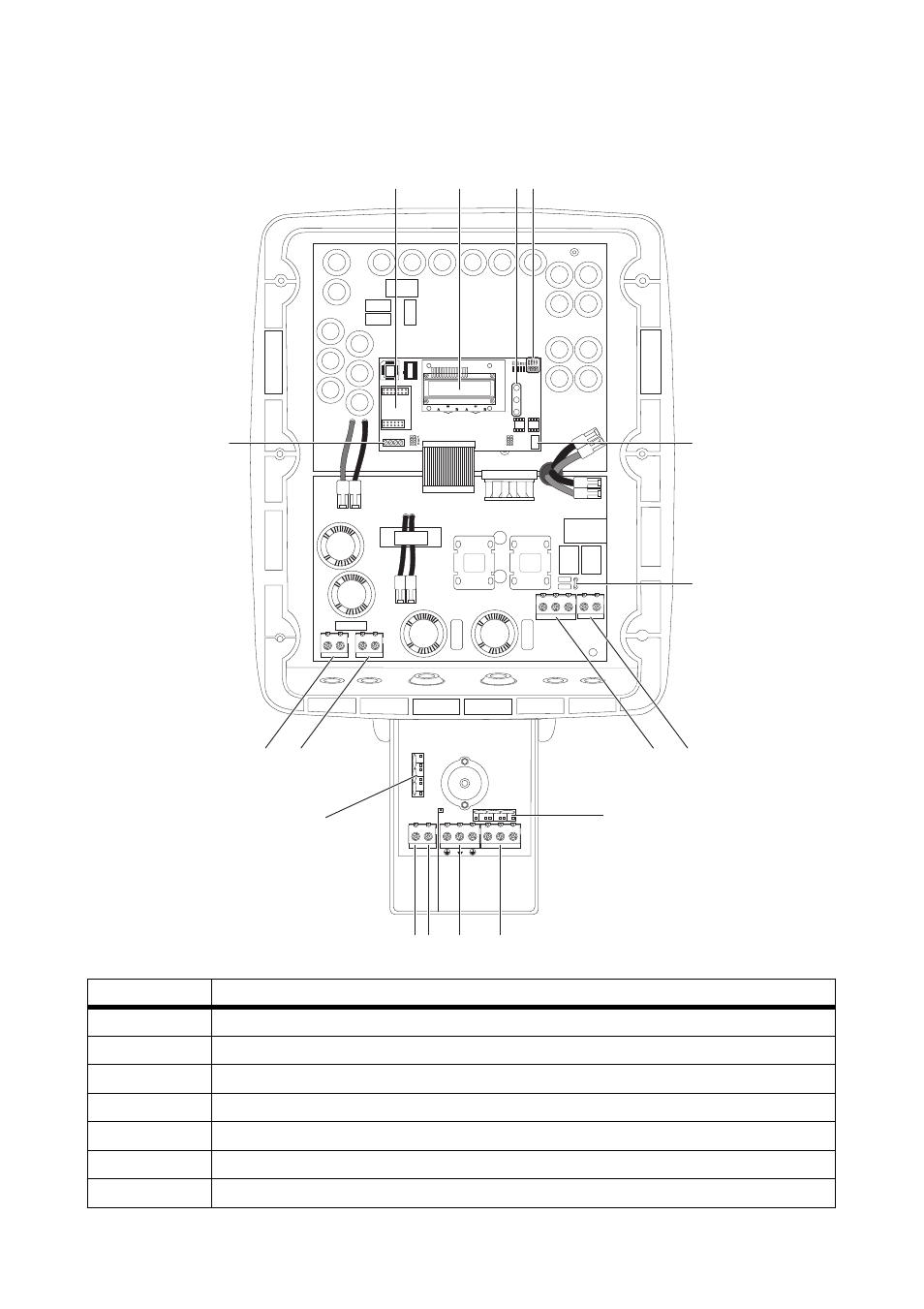

5.3 Zone de raccordement du Sunny Boy
Position Description
A Port pour le Piggy-Back optionnel pour la communication (RS485 ou sans fil)
B Écran
C DEL d’état
D Position des cavaliers pour le contrôle du fonctionnement des ventilateurs
E Borne pour le Power Balancer
F Languette pour la mise à la terre du blindage de câble pour la communication
G Sunny Boy : borne de terre (PE)
2 3 5 7
-
+ L1 L2 N
A B C D
G H
K L M
Q
R
N
I
P
E
F
O
