POINT DE REFERENCE INTERIEUR CERCLE (cycle 412 DIN/ISO :
G412)
15.6
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
489
15.6 POINT DE REFERENCE INTERIEUR
CERCLE (cycle 412 DIN/ISO : G412)
Mode opératoire du cycle

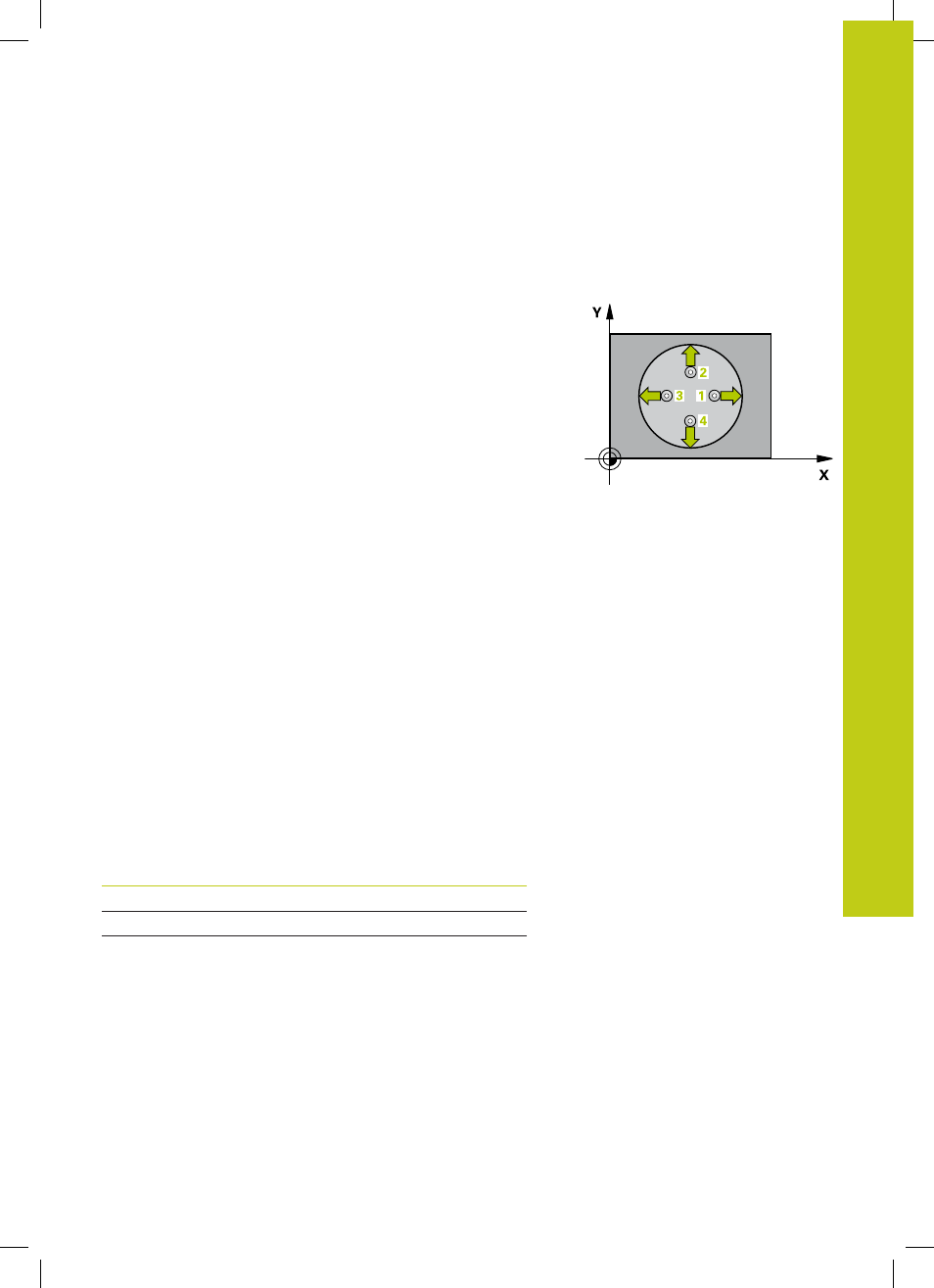

Le cycle palpeur 412 détermine le centre d'une poche circulaire
(trou) et l'initialise comme point d'origine. Si vous le souhaitez, la
TNC peut aussi mémoriser le centre dans un tableau de points zéro
ou de Preset.
1 La TNC positionne le palpeur au point de palpage 1 , en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", page 446)
La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche figurant
dans la colonne
SET_UP du tableau des palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle
initial programmé.
3 Le palpeur suit ensuite une trajectoire circulaire, soit à la
hauteur de mesure, soit à la hauteur de sécurité, pour se
positionner au point de palpage suivant
2 où il exécute la
deuxième opération de palpage.
4 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 et y exécute respectivement la troisième et
la quatrième opération de palpage.
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation
du point de référence", page 472) et enregistre les valeurs
effectives dans les paramètres Q énumérés ci-après.
6 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q153 Valeur effective diamètre
