5.9 Exemples de programmation

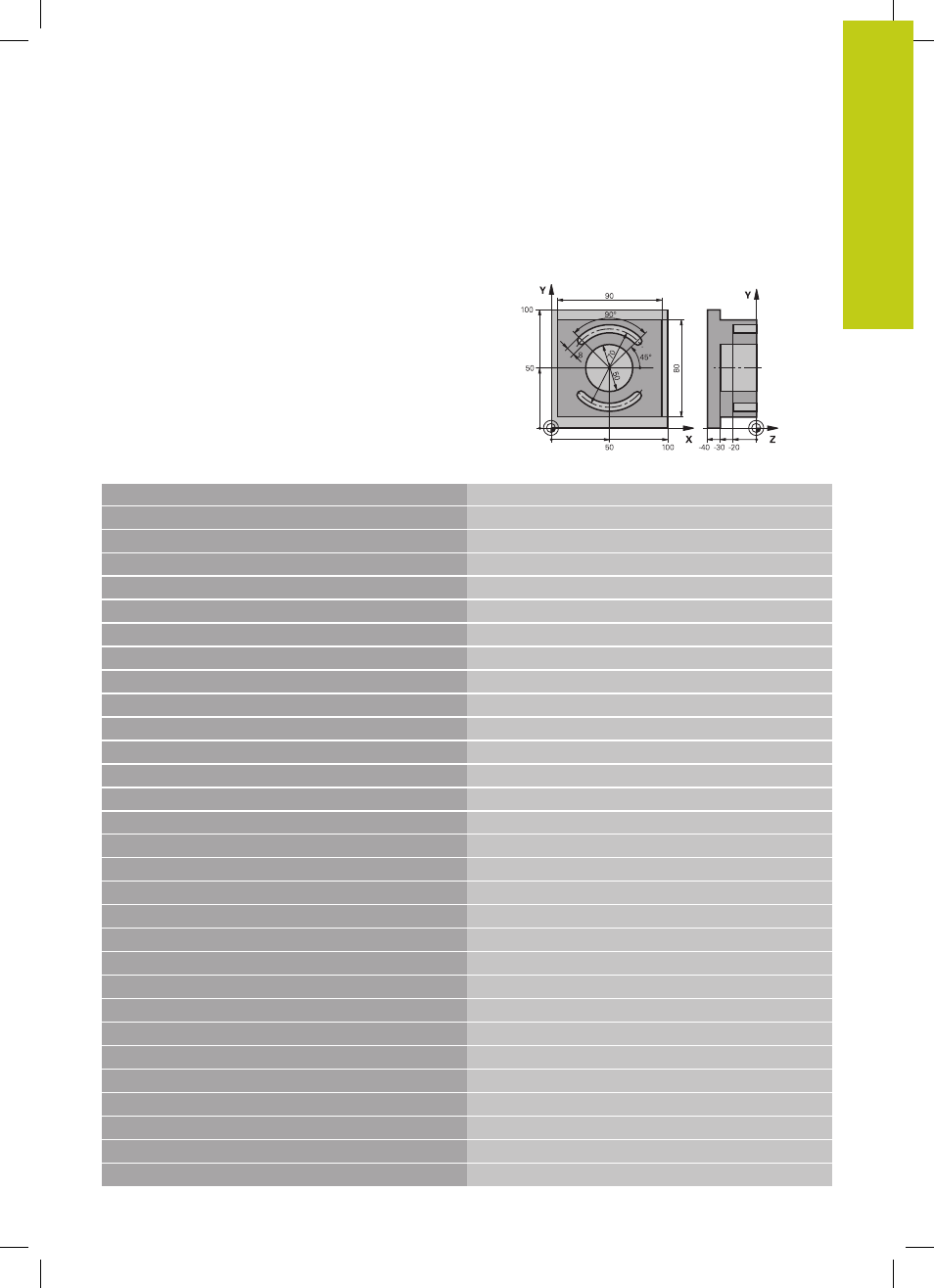

Exemple : Fraisage de poche, tenon, rainure
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Appel de l’outil d’ébauche/de finition
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 256 TENON RECTANGULAIRE
Définition du cycle pour usinage extérieur
Q218=90 ;1ER CÔTÉ
Q424=100 ;COTE PIÈCE BR. 1
Q219=80 ;2ÈME CÔTÉ
Q425=100 ;COTE PIÈCE BR. 2
Q220=0 ;RAYON D'ANGLE
Q368=0 ;SURÉP. LATÉRALE
Q224=0 ;POSITION ANGULAIRE
Q367=0 ;POSITION TENON
Q207=250 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-30 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=250 ;AVANCE PLONGÉE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q370=1 ;FACTEUR DE RECOUVREMENT
Q437=0 ;POSITION D'APPROCHE
6 L X+50 Y+50 R0 M3 M99 Appel du cycle pour usinage extérieur
7 CYCL DEF 252 POCHE CIRCULAIRE Définition du cycle Poche circulaire
Q215=0 ;OPERATIONS D'USINAGE
Q223=50 ;DIAMETRE DU CERCLE
Q368=0.2 ;SUREP. LATERALE
Q207=500 ;AVANCE FRAISAGE
