Cycles d'usinage : poche avec contour
7.12 Exemples de programmation
7
218
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

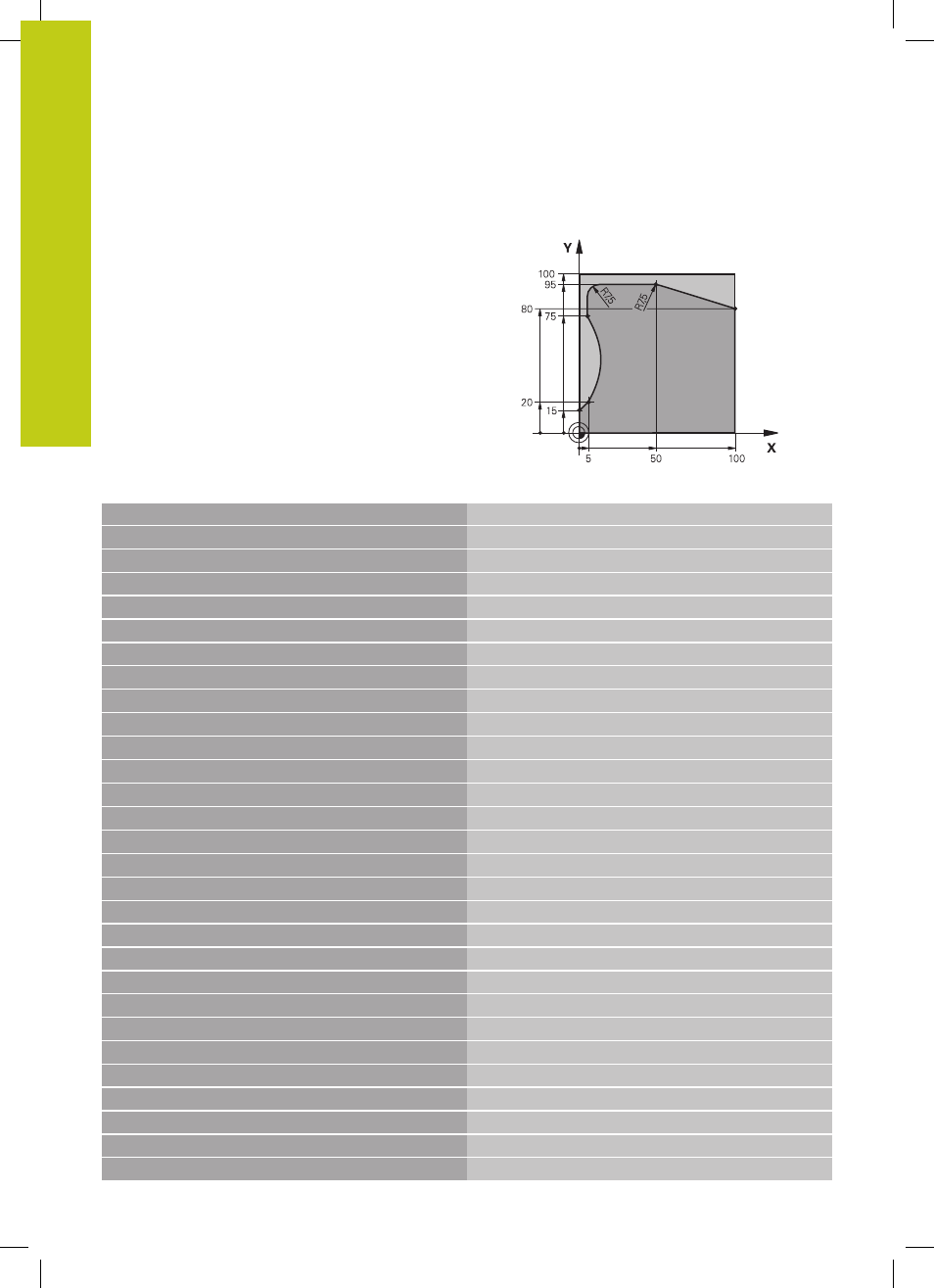

Exemple: Tracé de contour
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Appel de l'outil, diamètre 20
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 14.0 CONTOUR
Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 25 TRACÉ DE CONTOUR
Définir les paramètres d'usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉP. LATÉRALE
Q5=+0 ;COORD. SURFACE PIÈCE
Q7=+250 ;HAUTEUR DE SÉCURITÉ
Q10=5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=200 ;AVANCE FRAISAGE
Q15=+1 ;MODE FRAISAGE
8 CYCL CALL M3 Appel du cycle
9 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
10 LBL 1 Sous-programme de contour
11 L X+0 Y+15 RL
12 L X+5 Y+20
13 CT X+5 Y+75
14 L Y+95
15 RND R7.5
16 L X+50
17 RND R7.5
18 L X+100 Y+80
19 LBL 0
20 END PGM C25 MM
