TOURNAGE TRANSVERSAL PLONGEE
(cycle 823, DIN/ISO : G823)
12.13
12
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
361

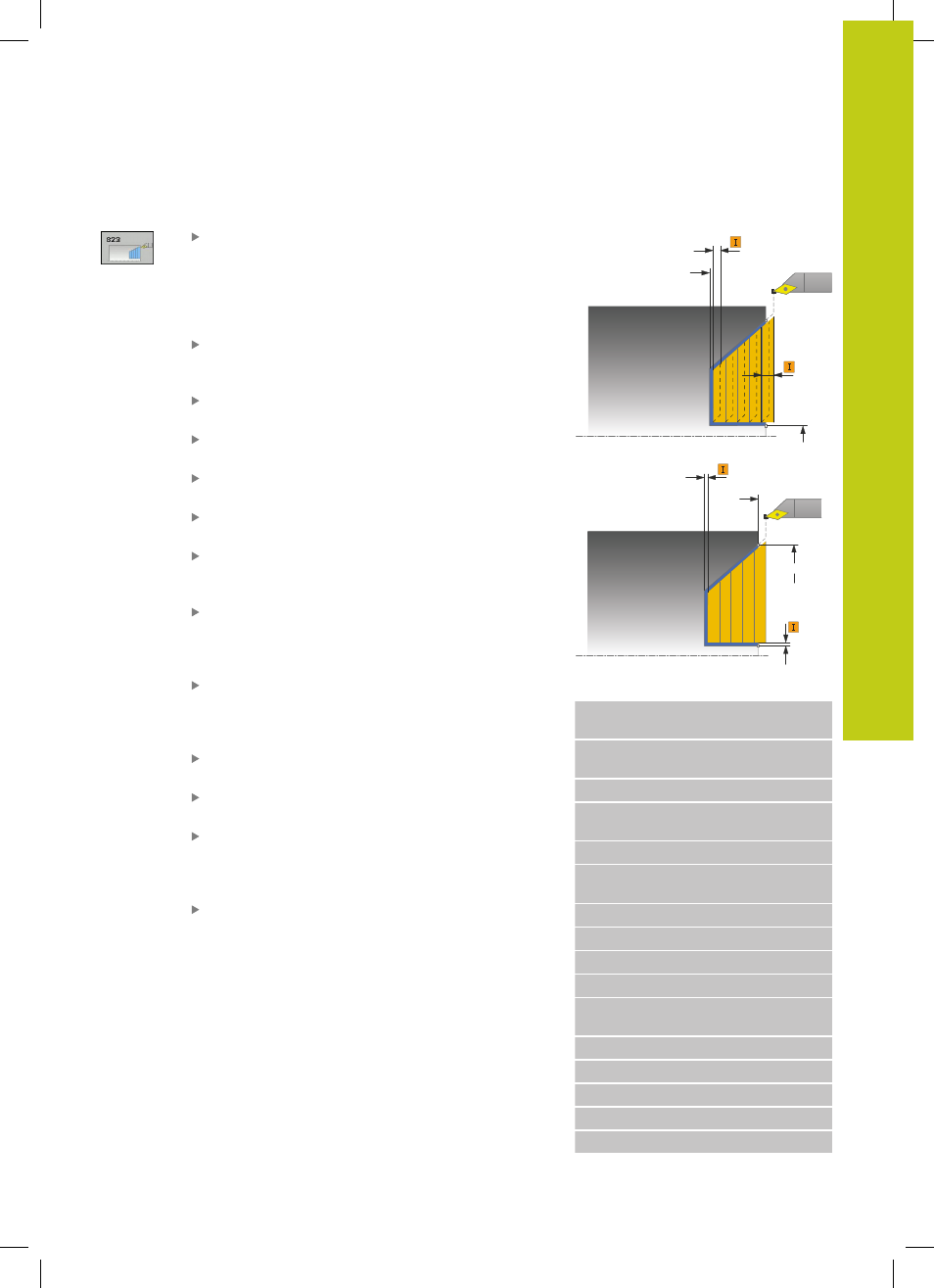

Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0
: ébauche et finition
1
: seulement ébauche
2
: seulement finition à la cote finale
3
: seulement finition à la surépaisseur
Distance d'approche Q460 (en incrémental) :
distance pour mouvement de retrait et
prépositionnement.
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour (cote au diamètre)
Début de contour Z Q492 : coordonnée Z du point
de départ du contour pour la plongée
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle de flanc Q495 : angle du flanc plongeant.
La référence angulaire est la parallèle à l'axe de
rotation.
Profondeur de coupe max. Q463 : passe maximale
dans le sens axial. La plongée est uniformément
répartie pour éviter des passes en dessous de
l'épaisseur de copeaux minimum.
Avance d'ébauche Q478 : vitesse d'avance lors
de l'ébauche. Si vous programmez M136, la TNC
interprète l'avance en millimètres par tour, sans
M136 en millimètres par minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Lissage du contour Q506 :
0
: après chaque coupe le long du contour (à
l'intérieur de la zone de coupe)
1
: après la dernière coupe (contour complet) ;
dégager à 45 °
2
: pas de lissage de contour ; dégager à 45°
Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
Séquences CN
11 CYCL DEF 823 TOURNAGE TRANSV.
PLONGEE
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2
;DISTANCE D'APPROCHE
Q491=+75
;DIAMETRE DEPART
CONTOUR
Q492=+0
;DEPART CONTOUR Z
Q493+20
;DIAMETRE FIN DE
CONTOUR
Q494=-5
;FIN DE CONTOUR Z
Q495=+60
;ANGLE FLANC
Q463=+3
;PROF. COUPE MAX.
Q478=+0.3
;AVANCE EBAUCHE
Q483=+0.4
;SUREPAISSEUR
DIAMETRE
Q484=+0.2
;SUREPAISSEUR Z
Q505=+0.2
;AVANCE DE FINITION
Q506=+0
;LISSAGE CONTOUR
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
