Cycles d'usinage : fraisage de poches/ tenons / rainures
5.6
TENON RECTANGULAIRE (cycle 256, DIN/ISO : G256)
5
160
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Type de fraisage Q351 : type de fraisage pour M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
PREDEF: la TNC utilise la valeur issue de la
séquence GLOBAL DEF (si vous indiquez la
valeur 0, l'usinage se fera en avalant)

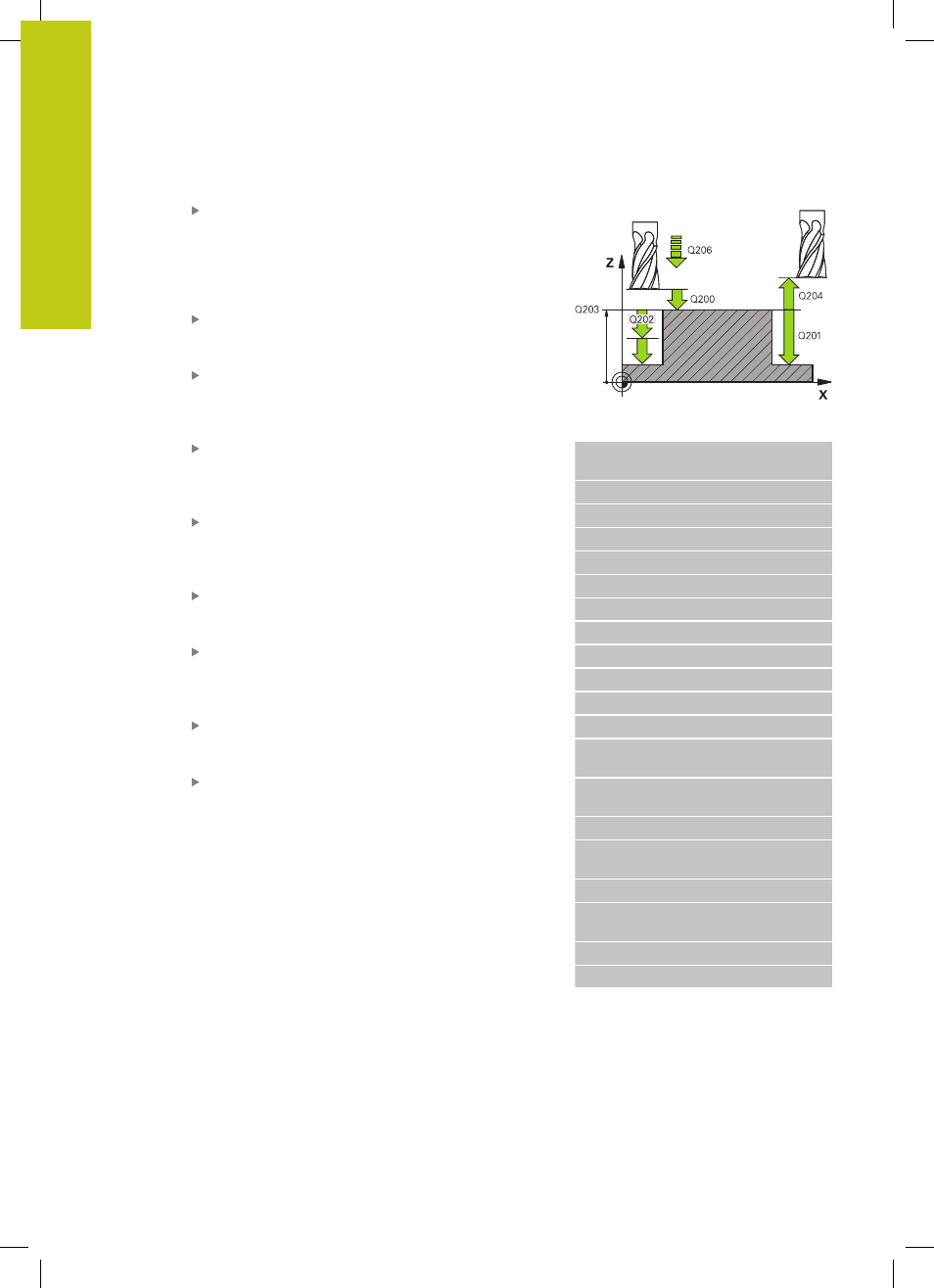

Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et la base du tenon. Plage
d’introduction -99999,9999 à 99999,9999
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FMAX, FAUTO, FU, FZ
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage de saisie de 0 à 99999,9999, sinon
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de
saisie de 0 à 99999,9999, sinon
PREDEF
Facteur de recouvrement Q370 : Q370 x rayon
d'outil donne la passe latérale k. Plage de saisie 0,1
à 1,9999, sinon
PREDEF
Position d'approche (0...4) Q437 : définir la
stratégie d'approche de l'outil :
0
: à droite du tenon (paramétrage par défaut)
1
: coin inférieur gauche
2
: coin inférieur droit
3
: coin supérieur droit
4
: coin supérieur gauche Si avec le paramètre
Q437=0 des marques d'approche apparaissent
à la surface du tenon, choisir une autre position
d'approche.
Séquences CN
8 CYCL DEF 256 TENON
RECTANGULAIRE
Q218=60
;1ER CÔTÉ
Q424=74
;COTE PIÈCE BR. 1
Q219=40
;2ÈME CÔTÉ
Q425=60
;COTE PIÈCE BR. 2
Q220=5
;RAYON D'ANGLE
Q368=0.2
;SUREP. LATERALE
Q224=+0
;POSITION ANGULAIRE
Q367=0
;POSITION DU TENON
Q207=500
;AVANCE DE FRAISAGE
Q351=+1
;MODE DE FRAISAGE
Q201=-20
;PROFONDEUR
Q202=5
;PROFONDEUR DE
PASSE
Q206=150
;AVANCE PLONGEE
PROF.
Q200=2
;DISTANCE D'APPROCHE
Q203=+0
;COORD. SURFACE
PIÈCE
Q204=50
;SAUT DE BRIDE
Q370=1
;FACTEUR
RECOUVREMENT
Q437=0
;POSITION D'APPROCHE
9 L X+50 Y+50 R0 FMAX M3 M99
