12.22 GORGE RADIAL
(cycle 861, DIN/ISO : G861)
12
394
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
12.22 GORGE RADIAL
(cycle 861, DIN/ISO : G861)
Application
Ce cycle permet d'usiner une gorge radiale de forme rectangulaire.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si l'outil se trouve à l'extérieur du contour à usiner lors de l'appel
du cycle, le cycle exécute un usinage extérieur. Si l'outil se trouve à
l'intérieur du contour à usiner, le cycle exécute un usinage intérieur.

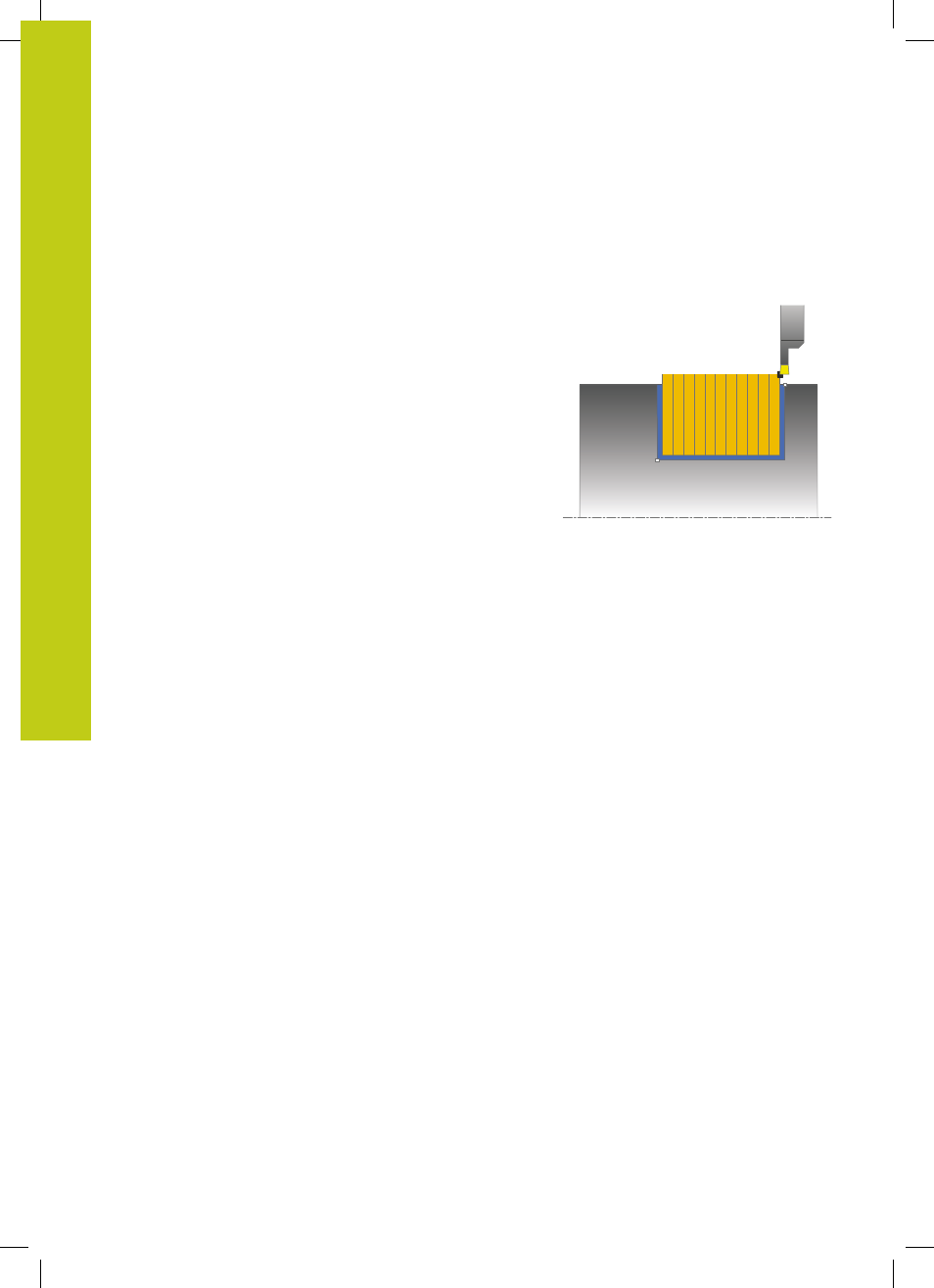

Mode opératoire du cycle d'ébauche
Le cycle usine la zone comprise entre le point de départ de
l'exécution du cycle et le point final défini dans le cycle.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide (passe latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial, selon l'avance définie
Q478.
3 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de
la gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
