PERCAGE MONO-LEVRE (cycle 241, DIN/ISO : G241) 3.10
3
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
95

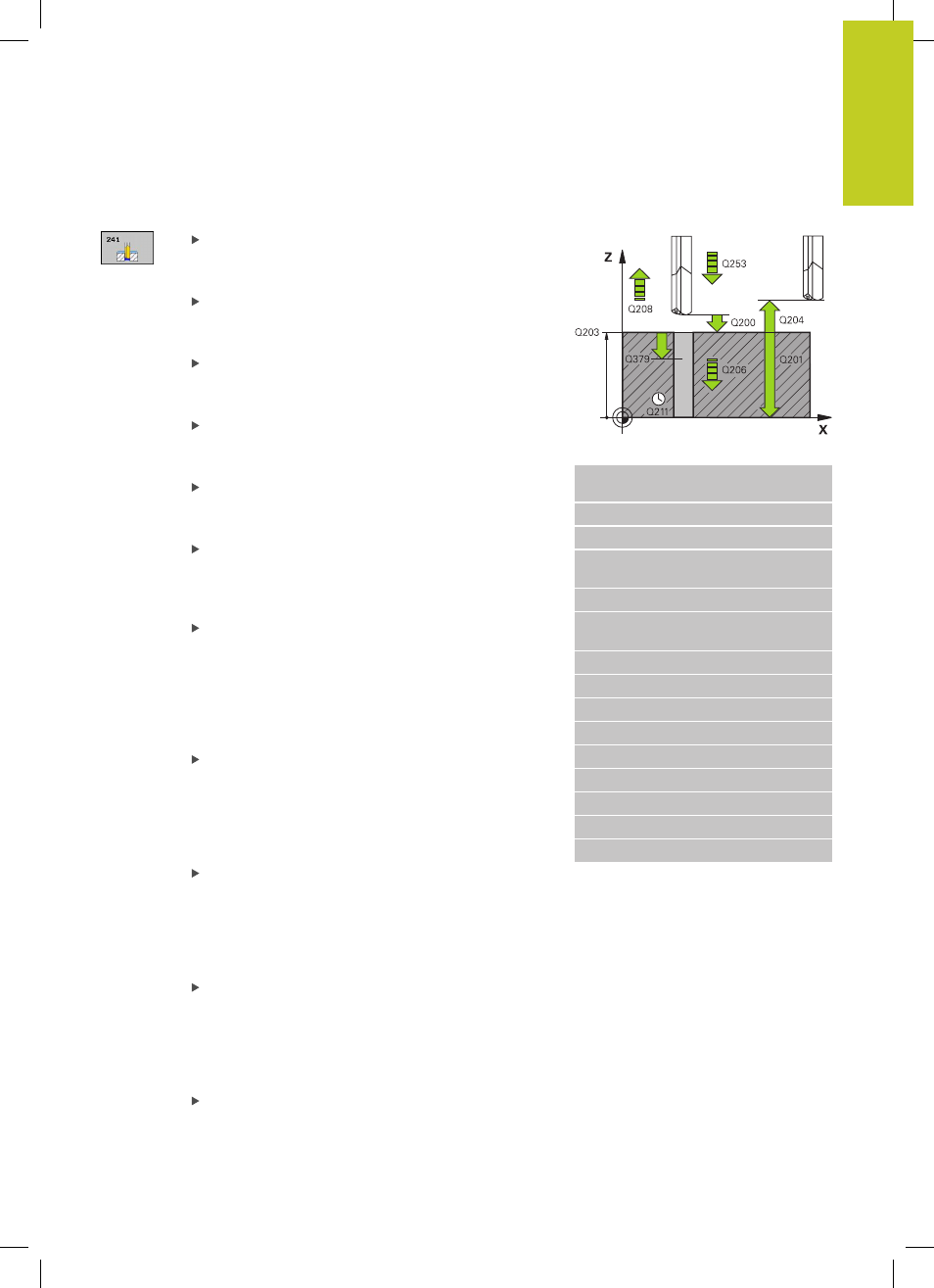

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999 ou
FAUTO, FU
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Point de départ plus profond Q379 (en
incrémental, se réfère à la surface de la pièce) :
point de départ du perçage effectif La TNC amène
l'outil depuis la distance d'approche jusqu'au
point de départ plus profond avec
l'avance de
pré-positionnement. Plage d’introduction 0 à
99999,9999
Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil en mm/min entre la distance
d'approche et le point de départ plus profond.
Possible uniquement si la valeur introduite pour
Q379 est différente de 0. Plage d’introduction 0 à
99999,999 ou
FMAX, FAUTO
Avance retrait Q208 : vitesse de déplacement de
l'outil, en mm/min, au moment de quitter le trou.
Si vous avez introduit Q208=0, la TNC fait sortir
l'outil selon l'avance de plongée en profondeur
Q206. Plage d’introduction 0 à 99999,999 ou
FMAX,
FAUTO
Sens rot. entrée/sortie (3/4/5) Q426 : sens de
rotation de l'outil à l'entrée et à la sortie du trou.
Introduction :
3 : mise en rotation de la broche avec M3
4 : mise en rotation de la broche avec M4
5 : avec broche à l'arrêt
Vitesse broche en entrée/sortie Q427 : vitesse
de rotation de l'outil à l'entrée et à la sortie du trou.
Plage d'introduction 0 à 99999
Séquences CN
11 CYCL DEF 241 PERÇAGE
MONOLÈVRE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE
PROF.
Q211=0.25 ;TEMPO AU FOND
Q203=+100 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q379=7.5 ;POINT DE DÉPART
Q253=750 ;AVANCE PRÉ-POS.
Q208=1000 ;AVANCE RETRAIT
Q426=3 ;SENS ROT. BROCHE
Q427=25 ;VIT. ROT. ENTR./SORT.
Q428=500 ;VIT. ROT. PERÇAGE
Q429=8 ;MARCHE ARROSAGE
Q430=9 ;ARRÊT ARROSAGE
