MESURE CERCLE DE TROUS (cycle 430, DIN/ISO : G430) 17.12
17
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
513
17.12 MESURE CERCLE DE TROUS (cycle
430, DIN/ISO : G430)
Mode opératoire du cycle

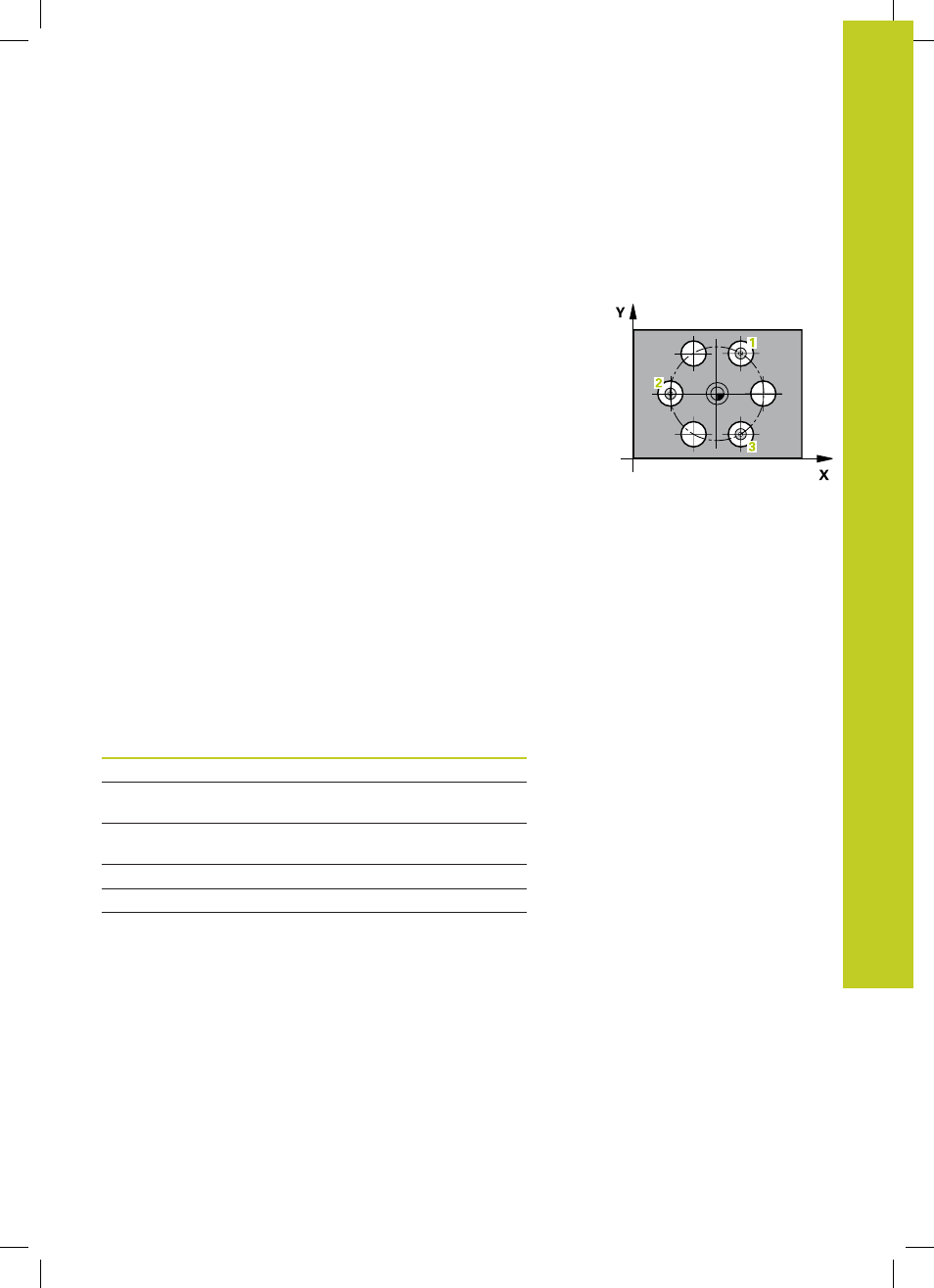

Le cycle palpeur 430 détermine le centre et le diamètre d'un cercle
de trous grâce à la mesure de trois trous. Si vous définissez les
tolérances correspondantes dans le cycle, la TNC compare la
valeur effective à la valeur nominale et mémorise l'écart dans un
paramètre-système.
1 La TNC positionne le palpeur au centre du premier trou
1 en
avance rapide (valeur de la colonne FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 394).
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et enregistre le centre du premier trou en palpant
quatre fois.
3 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du deuxième trou 2.
4 La TNC déplace le palpeur à la hauteur de mesure programmée
et enregistre le centre du deuxième trou en palpant quatre fois.
5 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du troisième trou 3.
6 La TNC déplace le palpeur à la hauteur de mesure programmée
et enregistre le centre du troisième trou en palpant quatre fois.
7 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe
secondaire
Q153 Valeur effective diamètre cercle de
trous
Q161 Ecart centre, axe principal
Q162 Ecart centre, axe secondaire
Q163 Ecart diamètre cercle de trous
